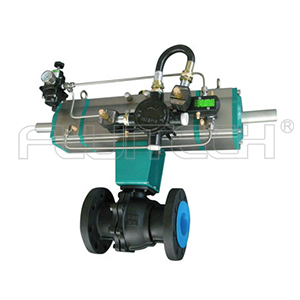

三段式氣動球閥
一、三段式氣動球閥 概述
氣動三段式球閥可以實現在0°到90°之間兩次的開啟和關閉
氣動三段式球閥是由三段式氣缸和球閥組成,實現了對球閥的位置可控性,三段式氣缸需要套電磁閥來控制回路,完成對閥門的控制。
氣動分段式球閥可以實現球閥在0°到90°之間實現兩次的開啟和關閉,達到對管道內流量的控制,般使用場合是在石油和化工產品的散裝系統中。在油品的儲存地裝車過程中,閥門全開開始裝車,當油罐車接近設定值時,閥門再次開啟到30°位置,實現慢開慢關。也可在現場設定0-60°之間進行設定以滿足現場對不同流量的控制。
氣動分段式球閥是由分段三位式氣動執行機構和不銹鋼球閥組成。其中三位式氣動執行機構提供了種0°-45°-90°或者0°-90°-180°的操作方式,通過兩個輔助活塞移動產生機械制動來實現可調的中間位置,比方30°、50°、75°等中間位置。
氣動執行器安裝在閥門上必須考慮閥門的運行力矩加上生產廠家的推薦的安全系數。而球閥的結構原理決定了操作閥門的力矩是由其球芯與閥座,閥桿與填料相互摩擦所決定的。其力矩zui大值發生在出現壓差且球芯在關閉位置向打開方向旋轉時,選用三段式球閥可以實現球閥在0°到90°之間實現兩次的開啟和關閉,達到對管道內流量的控制,減少對設備的影響。由于三位式氣動分段式球閥可以實現球閥在0°到90°之間實現兩次的開啟和關閉,控制管道內流量,使其大量應用在石油和化工產品的散裝系統中。
氣動三段式球閥執行器參數:

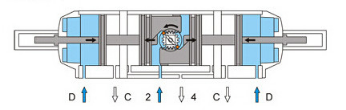

三段式氣缸有二種型號0°-45°-90°和0°-90°-180°,在氣口進氣后活塞想兩端運動倍兩端設計有輔助活塞產生機械限制來實現中間位置的,可直接利用外面兩端調節螺栓很容易調節中間位置角度,如20°、30°、50°、75°和95°、120°、130°、150°、175°等。位置1(中間位置)
氣源壓力同時進入2口和D口,空氣從4口和C口排出,2口作為內部活塞移動,D口是通過輔助活塞推桿限制內部活塞定位在預定的中間位置。位置2(全開位置)

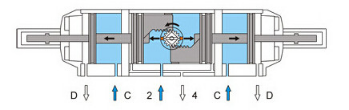

氣源壓力同時進入2口和C口,空氣從4口和D口排出,2口的內部活塞繼續移動,C口味解除輔助活塞推桿限制定位,使內部活塞順利達到全開位置。位置3(全關位置)

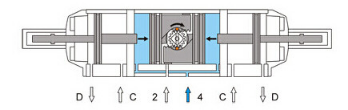

氣源壓力進入4口,空氣從2口排出,內部活塞向中間方向移動到達全關位置??商峁?-45-90彈簧回位型號規格,在斷氣斷電時或氣源故障,通過彈簧迫使內部活塞回位到全關位置。
公司簡介
江蘇富羅泰克控制系統有限公司是一家深受?chē)鴥韧饪蛻?hù)及用戶認可的氣動執行機構及附件專業生產廠家。公司主要骨干從2003年開始從事閥門執行器的研發制造和銷售。憑借十幾年的行業經驗,富羅泰克致力于為客戶提供世界一流的產品和服務。

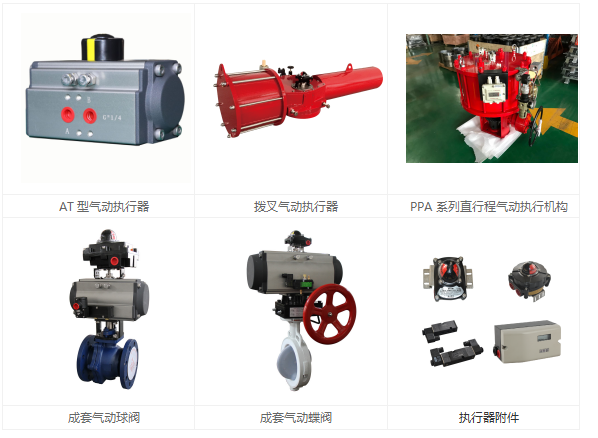

公司產品主要包括 AT系列齒輪齒條氣動執行機構;DRG系列撥叉式氣動執行機構;PPA系列直行程氣動執行機構;各種執行器附件 (離合式手輪機構、限位開關,電磁閥,過濾減壓閥,電氣定位器等控制附件);成套氣動球閥;成套氣動蝶閥等成套閥門解決方案。執行器缸徑從φ32~φ1000mm近百個規格,扭矩范圍覆蓋7.6Nm~ 200000Nm。
