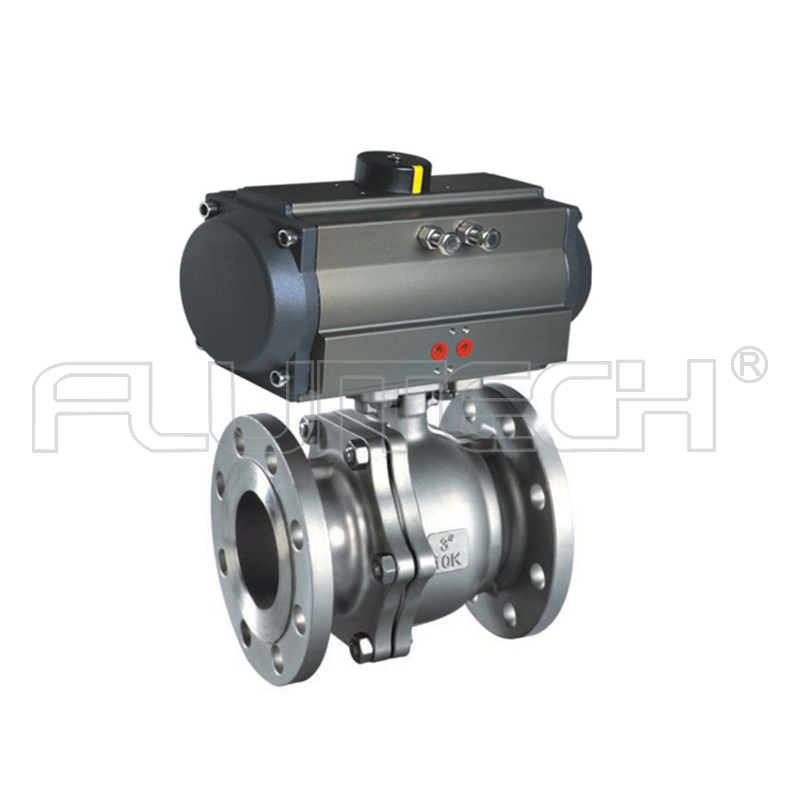

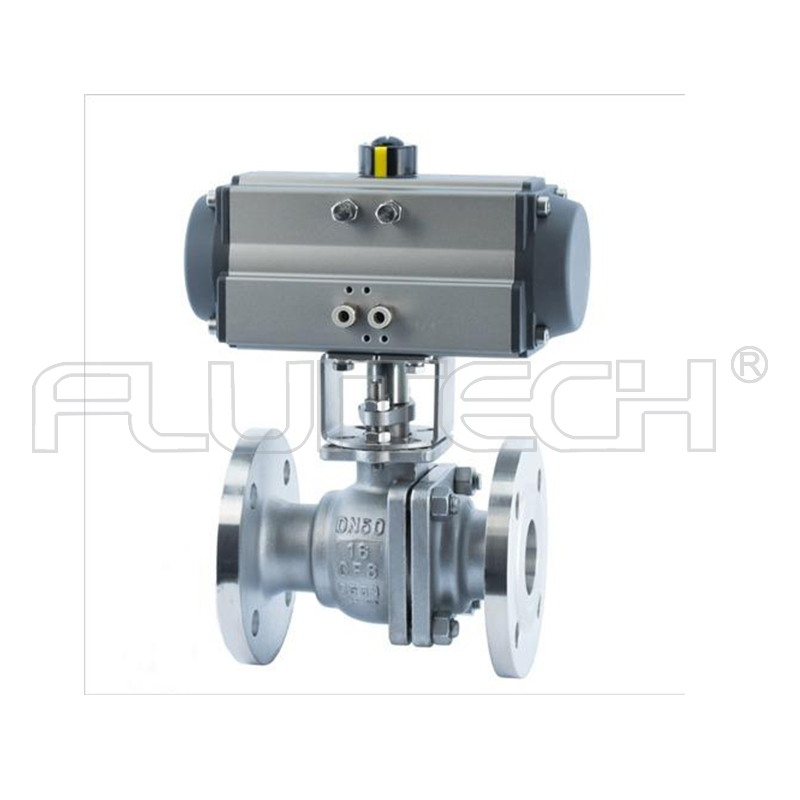

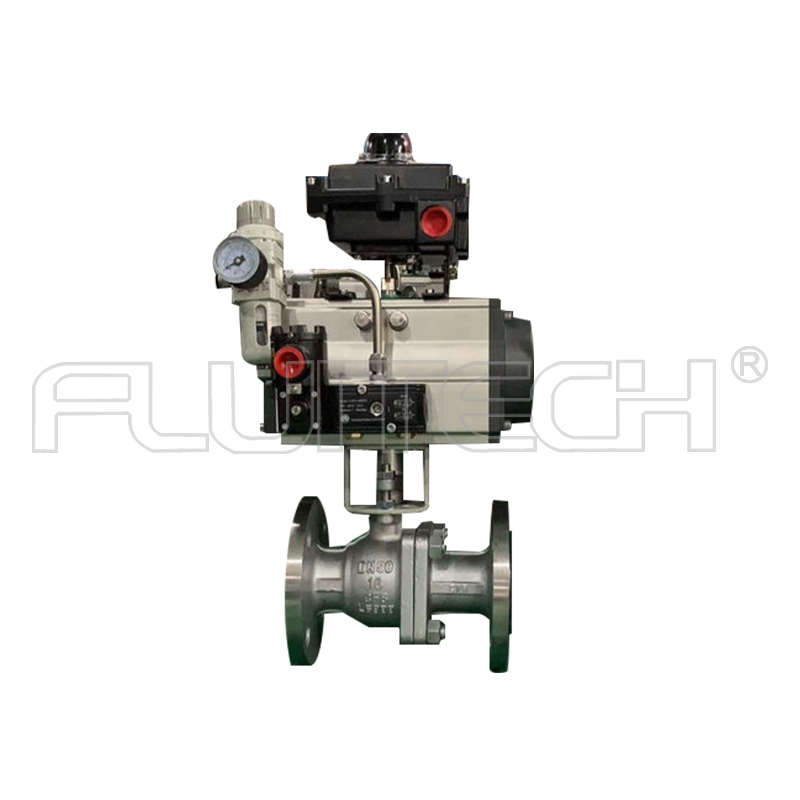

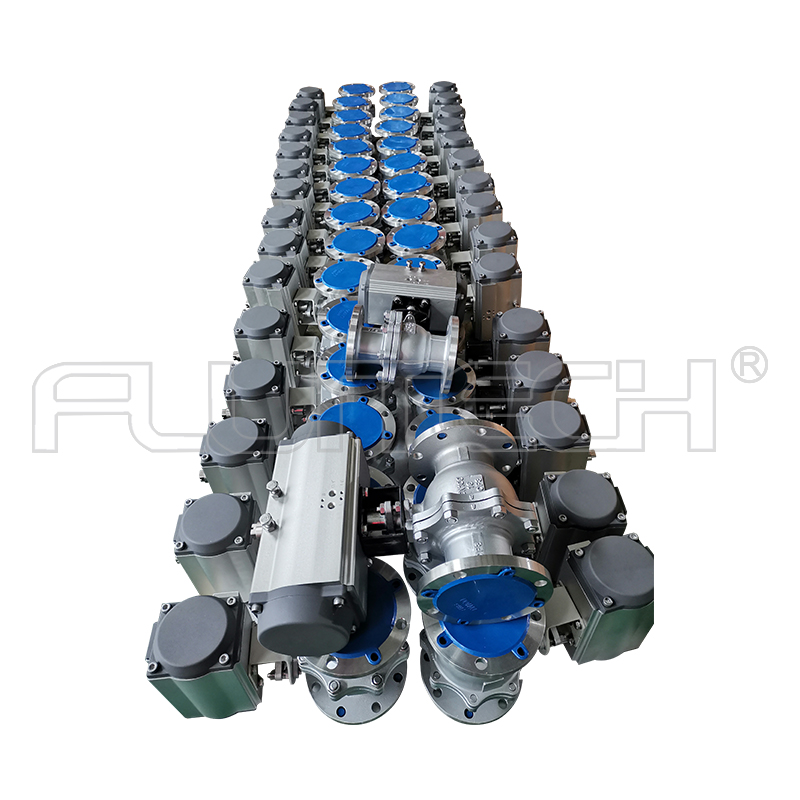

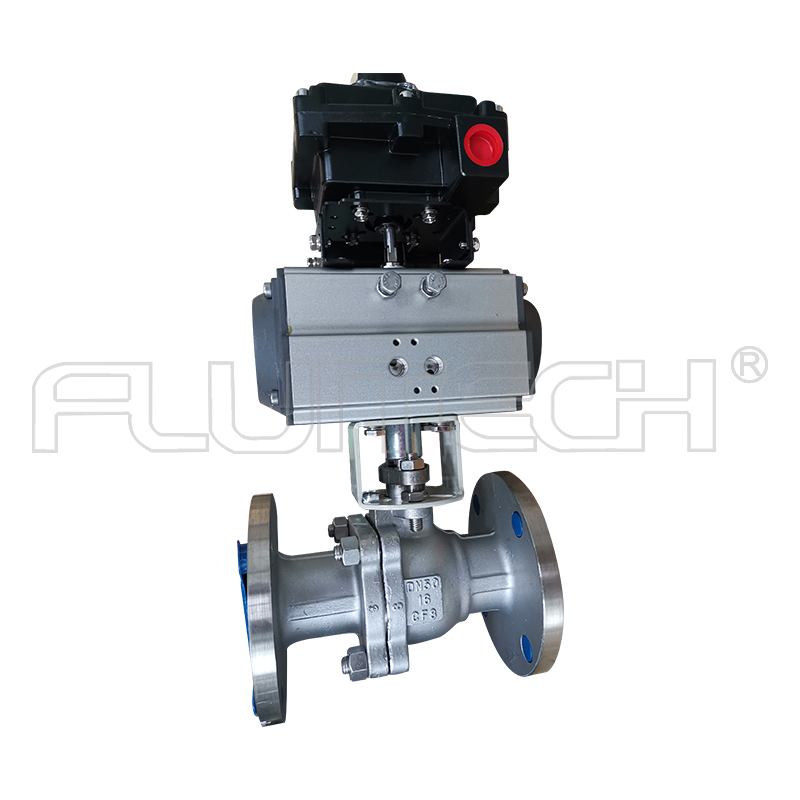

Q641H氣動硬密封球閥
一、氣動硬密封球閥 產品概述
富羅泰克公司的Q641H氣動硬密封球閥適用于兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式。氣動金屬密封球閥主要適用于溫度高溫250度以上的工況場合。氣動金屬密封球閥主要分為兩種密封結構:即單向密封和雙向密封;單向密封:只能在規定的方向即球閥標示的密封方向密封;雙向密封:在兩個方向上都能密封;氣動硬密封球閥的結構形式分為浮動球式和固定球式;連接形式為法蘭連接、焊接連接及螺紋連接。與電氣閥門定位器配套,輸入4~20mADC信號及0.4~0.7MPa氣源即可控制運轉,實現對壓力、流量、溫度、液位等參數的調節。亦配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作,并送出二對無源觸點信號指示閥門的開關。氣動硬密封球閥具有連線簡單,結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。氣動硬密封球閥廣泛用于石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中;化工產品、醫藥和食品經營中;水電、火電和核電的電力經營系統中;城市和工業企業的給排水、供熱和供氣系統中。
二、氣動硬密封球閥 產品特點
1、采用圓柱形彈簧或波形彈簧預載的襝性可動金屬閥座結構,密封預緊力設計合理、閉啟靈活,有效保證密封的可靠性。
2、采用特殊結構裝置的閥桿,不僅確保填寫料處還會(huì )滲漏,且防止了閥桿脫出。
3、根據用戶的需要,可設計成適應粉塵(包括含固體顆粒),漿料等介質的結構,使球閥耐磨及耐高溫性能更好。
4、本身具有防火防靜電功能。
5、氣動金屬密封球閥應按規定流向使用。
三、氣動硬密封球閥 主要技術參數及性能
公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
流量系數Kv | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
公稱壓力(MPa) | PN1.6、2.5、4.0、6.4、10.0MPa | |||||||||||||
泄漏量 | 硬密封:≤額定流量的10-5 | |||||||||||||
閥體形式 | 兩段式閥體(浮動球體) | 兩段式閥體(固定球體) | ||||||||||||
閥芯形式 | “O”型球形閥芯 | |||||||||||||
密封填料 | 聚四氟乙烯(PTFE)、金屬石墨纏繞墊片 | |||||||||||||
連接形式 | 法蘭、焊接、螺紋 | |||||||||||||
流量特性 | 近似快開特性 | |||||||||||||
可調范圍 | DN15-65 | DN80-300 | ||||||||||||
250:1 | 350:1 | |||||||||||||
適用溫度 | 密封面 | |||||||||||||
硬密封≤450℃ | ||||||||||||||
配置執行機構 | GT、SR、ST、AT、AW系列單雙作用氣動執行器 | |||||||||||||
控制方式 | 開關兩位控制、4-20mA模擬量控制 |
四、氣動硬密封球閥 執行器技術參數
執行器型號 | GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
供氣壓力 | 0.4~0.7MPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -30~+70℃ |
作用形式 | 單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC) |
可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
五、氣動硬密封球閥 主要零件材料
零件名稱 | 材料 | |||
閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
閥桿 | 2Cr13 | 304 | 316 | 316L |
閥座密封圈 | 不銹鋼+淡化處理 | |||
填料 | V型PTFE四氟填料、柔性石墨 |
六、氣動硬密封球閥 主要設計標準
設計與制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
法蘭尺寸 | JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543 |
結構長度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
檢驗與試驗 | JB/T 9092、API 598、GB/T13927 |
七、氣動硬密封球閥 主要性能規范
公稱通徑DN(mm) | DN15-300 | |||||
公稱壓力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
試驗壓力 | 強度試驗 | 1.5 | 2.4 | 3.75 | 6.0 | 9.60 |
密封試驗 | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 | |
低壓氣密試驗 | 0.5~0.7 | |||||
適用介質 | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) |
八、氣動硬密封球閥 產品選型
(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
盡量詳細提供氣動硬密封球閥的技術參數,方便我公司經營及技術人員為您準確選型。如有任何疑問.您可以致電給我們,我們一定會(huì )盡心盡力為您提供優質的服務!
公司簡介
江蘇富羅泰克控制系統有限公司是一家深受?chē)鴥韧饪蛻?hù)及用戶認可的氣動執行機構及附件專業生產廠家。公司主要骨干從2003年開始從事閥門執行器的研發制造和銷售。憑借十幾年的行業經驗,富羅泰克致力于為客戶提供世界一流的產品和服務。

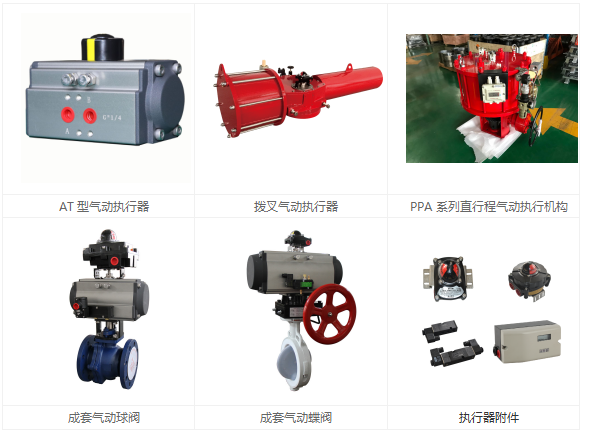

公司產品主要包括 AT系列齒輪齒條氣動執行機構;DRG系列撥叉式氣動執行機構;PPA系列直行程氣動執行機構;各種執行器附件 (離合式手輪機構、限位開關,電磁閥,過濾減壓閥,電氣定位器等控制附件);成套氣動球閥;成套氣動蝶閥等成套閥門解決方案。執行器缸徑從φ32~φ1000mm近百個規格,扭矩范圍覆蓋7.6Nm~ 200000Nm。
