撥叉式氣動執行器工作原理【圖】

    我們知道，氣動執行器的種類是比較多的，而撥叉式氣動執行器就是目前市場上口碑比較好的一種產品，那么你是否知道其工作原理與其他氣動執行器有什么不一樣呢？下面就來為大家介紹撥叉式氣動執行器的工作原理。

    首先我們先來看看怎么區別撥叉式氣動執行器和其他執行器有哪些不一樣，其實區別方法很簡單，就是看內部結構，內部結構為撥叉式和齒輪式的區別在于，撥叉式的內部是光滑的撥叉和滾珠驅動，齒輪式內部是有齒輪咬合，具體內部圖請看下圖：

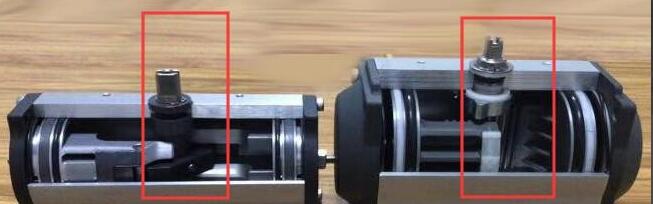

    上圖左為撥叉式氣動執行器內部結構，右為齒輪式氣動執行器內部結構

    撥叉式氣動執行器的工作原理就是由滾珠帶動撥叉滑動，然后帶動軸的轉動，來實現閥門的開啟關閉。由于其內部結構設計獨特，結構減小，體積減小，所以速度更快，用氣量更省。撥叉式氣動執行器還可以設置常開狀態或者常閉狀態。

    撥叉式氣動執行器還有單作用和雙作用之分，雙作用就是旁邊沒有彈簧設計，單作用兩邊有彈簧設計，這樣在停電的時候依靠彈簧的力量可以復原，將閥門關閉，應用于石油化工等危險行業，避免在突然停電的狀態下還進行工作。
