單作用撥叉氣動執行器

DRG01-S03-43 SIL3認證撥叉式大扭矩閥門氣動執行器

客戶詢價單直接撥打0510-88231123至營銷部,或發送至企業郵箱
具體商定:交貨期、是否含稅運、付款方式及特殊要求等事宜
客戶提供:工作壓力、溫度、介質、連接方式等細節參數

工廠地址:江蘇省無錫市錫鴻路15號
銷售電話:0510-88231123
企業郵箱:lucia@china-actuator.net
聯系人:王女士 13275158071

詳細資料下載聯系我們

產品詳情聯系我們

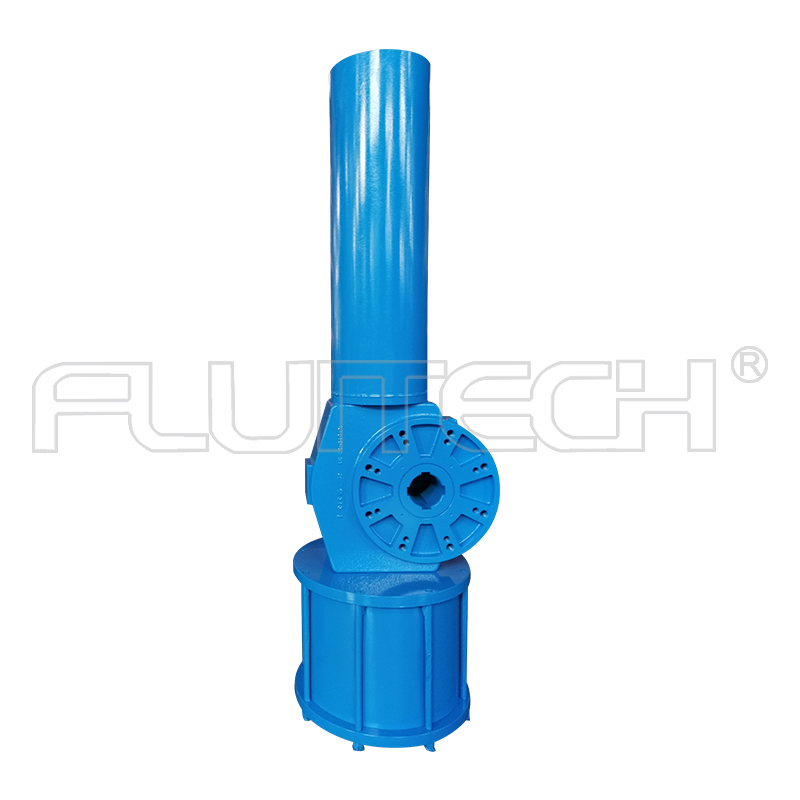

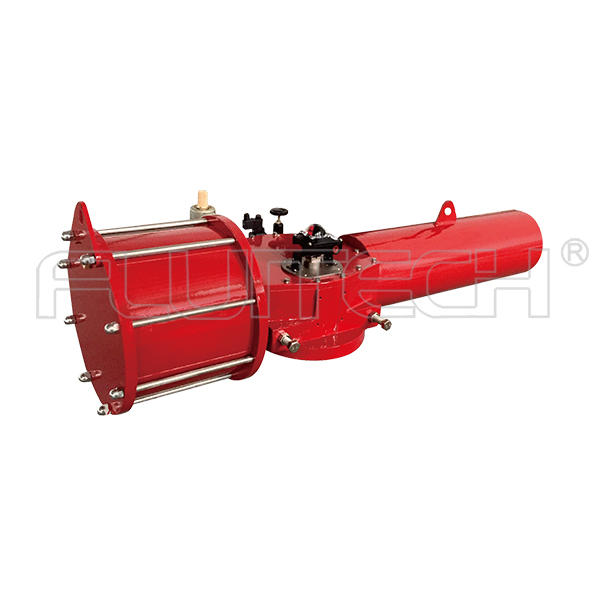

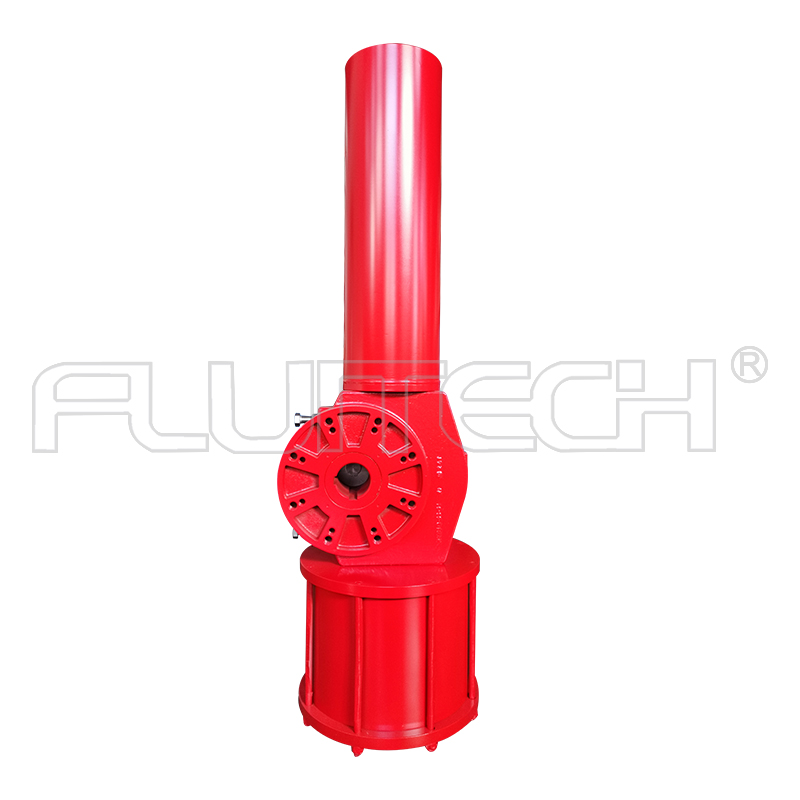

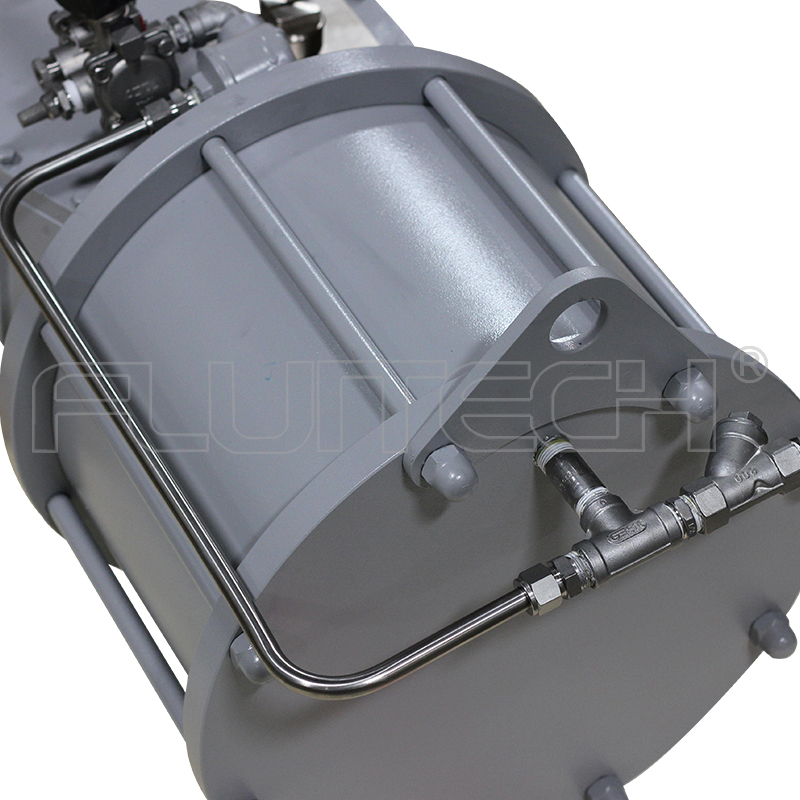

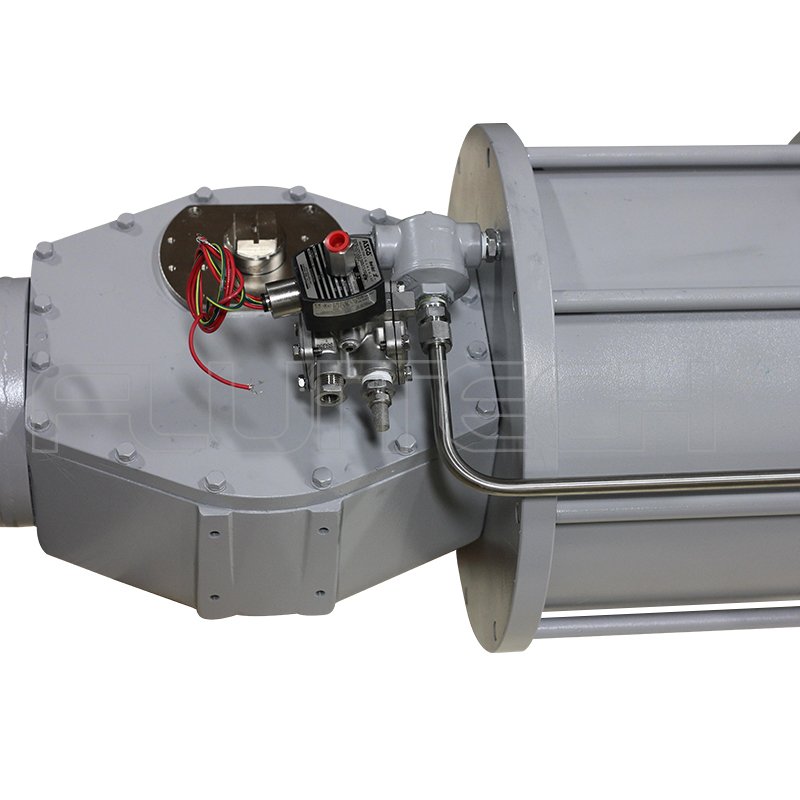

DRG01-S03-43 SIL3認證撥叉式大扭矩閥門氣動執行器

撥叉式氣動執行器產品簡介

撥叉式氣動執行器(英文:Scotch Yoke Pneumatic Actuator),是一種角行程活塞式氣動執行機構,撥叉式氣動執行器設計精巧緊湊,牢固耐用,是專門用于球閥、蝶閥、旋塞閥等適用90°轉角的閥門的開關切斷或調節控制。氣動執行器分雙作用和單作用,雙作用氣動執行器和單作用氣動執行器其實在使用起來是差不多的,最根本的區別在于內部結構,單作用執行器多了彈簧這個零部件,所以其最大的優勢在于斷電后可以復位!

單作用的成本比雙作用要高,單作用氣動執行器(氣動執行器內部有彈簧,在斷開氣源情況下,彈簧會(huì )自動復位,提供力量使球閥恢復到起始的開啟或關閉狀態),若選擇雙作用執行器,在斷開氣源情況下,執行器失去動力,閥位保持在失氣一瞬間處于的那個位置。如果需要在失氣情況,閥門自動復位,就選單作用執行器,如果不需要,就選雙作用執行器。

DRG01-S03-43撥叉式氣動執行器的技術參數

型號

DRG01-S03-43

產地

江蘇無錫

品牌

Fluitech

材質

碳鋼,球墨鑄鐵

執行器類型

單作用氣動執行器

行程

0°~90°(±5°可調)

耗氣量

15.6L

重量

385Kg

氣源壓力

0.4~0.8MPa

環境溫度

標準-20℃~+80℃;

高溫-20℃~+150℃;

低溫-40℃~+80℃;

資質認證

SIL3,ISO,CE,防護等級IP67

連接標準

執行器的連接標準為 ISO 5211,與連接器配套附件的固定方式根據VDI/VDE3845 NAMUR。

選配附件

定位器、過濾減壓閥、放大器、氣控閥、限位開關、電磁閥、保位閥、快排閥等

執行器扭矩

(N.m)

4.2Bar

5.5Bar

R

90°

R

90°

3507

2751

5846

4342

3406

7237

氣動執行器選型介紹

單作用(彈簧復位)系列

使用單作用式執行器,先確定閥門的扭矩,水蒸汽或非潤滑的介質增加25%安全值;非潤滑的干氣介質增加60%安全值;非潤滑氣 體輸送的顆粒粉料介質增加100%安全值;對于清潔、無摩擦的潤滑介質增加20%安全值,然后查找單作用氣動執行器扭矩表,先查彈簧復位終點,再查氣源工作壓力終點,氣源壓力扭矩應該大于彈簧復位扭矩,可得到準確的單作用氣動執行器型號。
單作用輸出扭矩中,彈簧復位"0°"扭矩即為關閉閥門的扭矩,彈簧復位"90°"扭矩即為打開閥門的扭矩。相對應的氣源壓力"0°"的扭矩即為關閉閥門的扭矩,氣源壓力"90°"扭矩即為打開閥門的扭矩。
