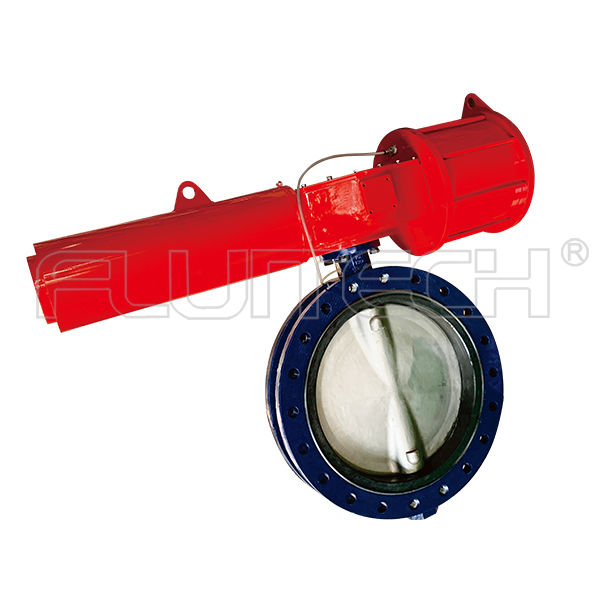

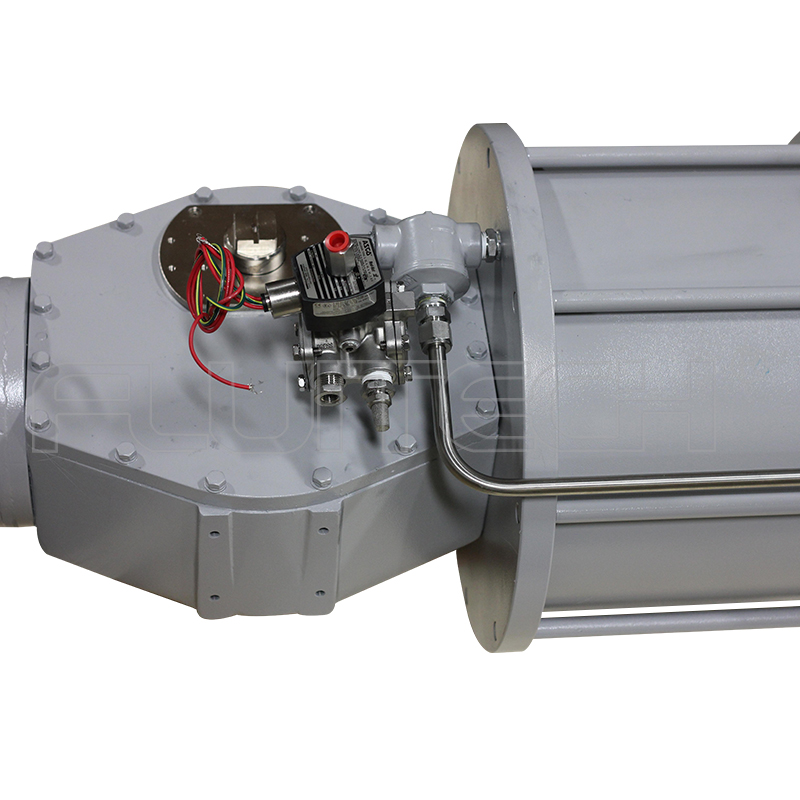

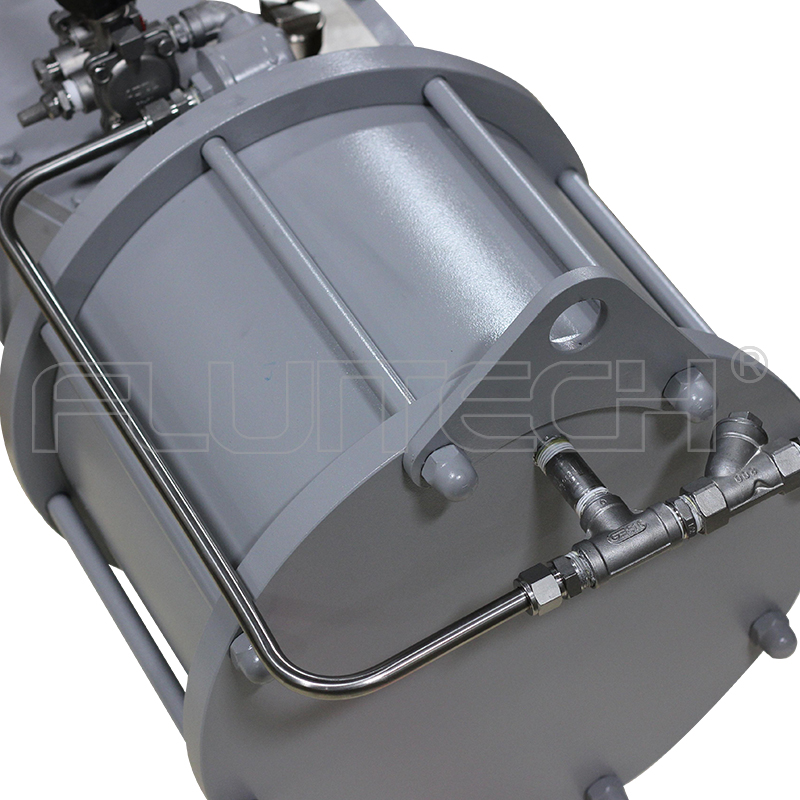

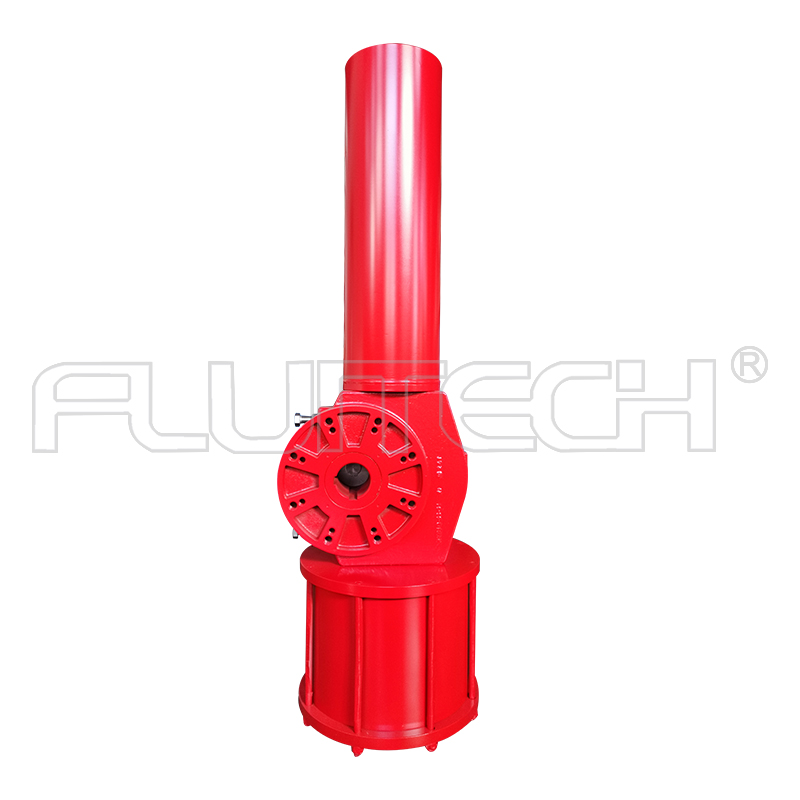

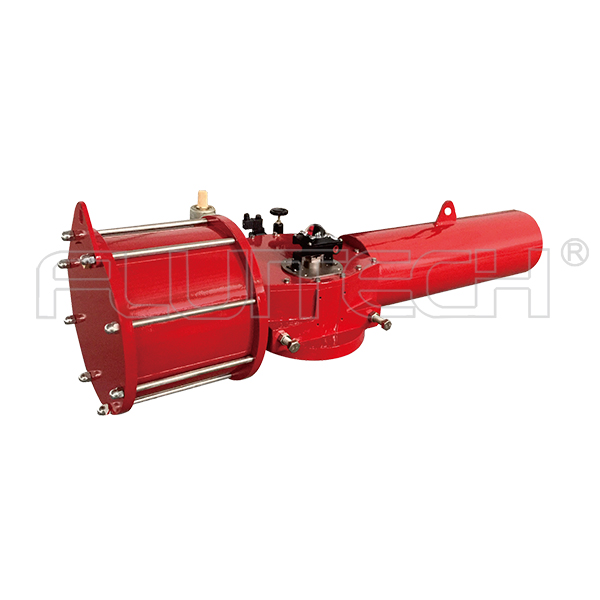

撥叉式氣動執行器產品簡介
撥叉式氣動執行器（英文：Scotch Yoke Pneumatic Actuator），是一種角行程活塞式氣動執行機構，撥叉式氣動執行器設計精巧緊湊，牢固耐用，是專門用于球閥、蝶閥、旋塞閥等適用90°轉角的閥門的開關切斷或調節控制。氣動執行器分雙作用和單作用，雙作用氣動執行器和單作用氣動執行器其實在使用起來是差不多的，最根本的區別在于內部結構，單作用執行器多了彈簧這個零部件，所以其最大的優勢在于斷電后可以復位！
單作用的成本比雙作用要高，單作用氣動執行器(氣動執行器內部有彈簧，在斷開氣源情況下，彈簧會(huì )自動復位，提供力量使球閥恢復到起始的開啟或關閉狀態)，若選擇雙作用執行器，在斷開氣源情況下，執行器失去動力，閥位保持在失氣一瞬間處于的那個位置。如果需要在失氣情況，閥門自動復位，就選單作用執行器，如果不需要，就選雙作用執行器。
DRG01-S07-73 撥叉式氣動執行器的技術參數
型號 | DRG01-S07-73 | 產地 | 江蘇無錫 | |||||
品牌 | Fluitech | 材質 | 碳鋼，球墨鑄鐵 | |||||
執行器類型 | 單作用氣動執行器 | 行程 | 0°～90°（±5°可調） | |||||
耗氣量 | 116.5L | 重量 | 2400Kg | |||||
氣源壓力 | 0.4~0.8MPa | 環境溫度 | 標準-20℃～+80℃； 高溫-20℃～+150℃； 低溫-40℃～+80℃； | |||||
資質認證 | SIL3，ISO,CE,防護等級IP67 | |||||||
連接標準 | 執行器的連接標準為 ISO 5211，與連接器配套附件的固定方式根據VDI/VDE3845 NAMUR。 | |||||||
選配附件 | 定位器、過濾減壓閥、放大器、氣控閥、限位開關、電磁閥、保位閥、快排閥等 | |||||||
執行器扭矩 （N.m） | 4.2Bar | 5.5Bar | ||||||
0° | R | 90° | 0° | R | 90° | |||
25538 | 20029 | 42563 | 31618 | 24798 | 52697 | |||
產品檢驗
每一個執行器出廠前均經過測試盒和檢驗。
每一個執行器都帶有質量檢驗合格標簽。
每一個執行器都有標準ＮＵＭＡＲ接口規矩，及安裝尺寸。
每一個執行器都有特殊的紙箱包裝，帶上產品標簽及說明書。
訂貨須知
氣動執行器：雙作用式，單作用式（常閉式或常開式）;
閥門工作壓力，使用介質及工作的環境溫度，硬或軟密封；
電磁閥：雙電控電磁閥，單電控電磁閥，使用電壓，防爆閥；
信號反饋；機械式開關，接近式開關，使用電壓，輸出電流信號，防爆型；
定位器：氣動定位器，電器定位器，電流信號，氣壓信號，電器轉換器，防爆型；
氣源處理三聯件；
手動裝置；
特殊定制；
附件應說明是國產還是進口。
