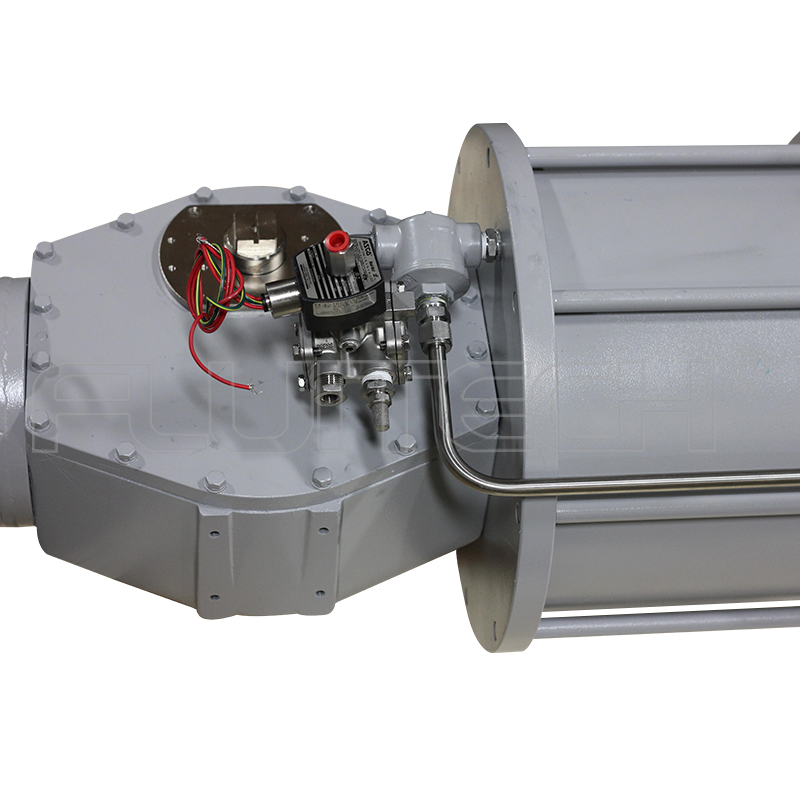

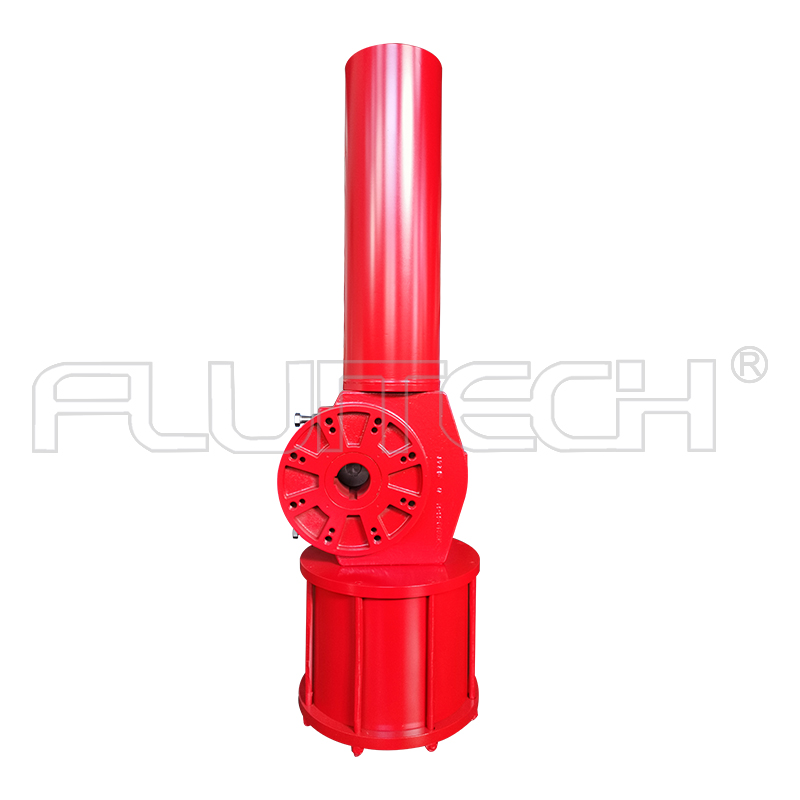

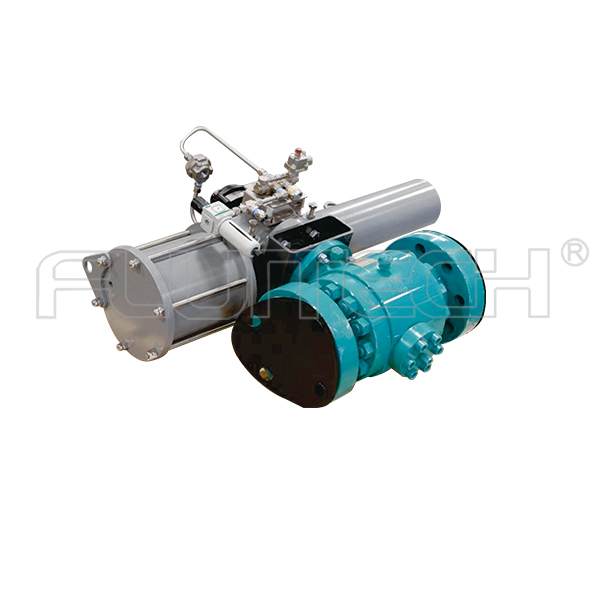

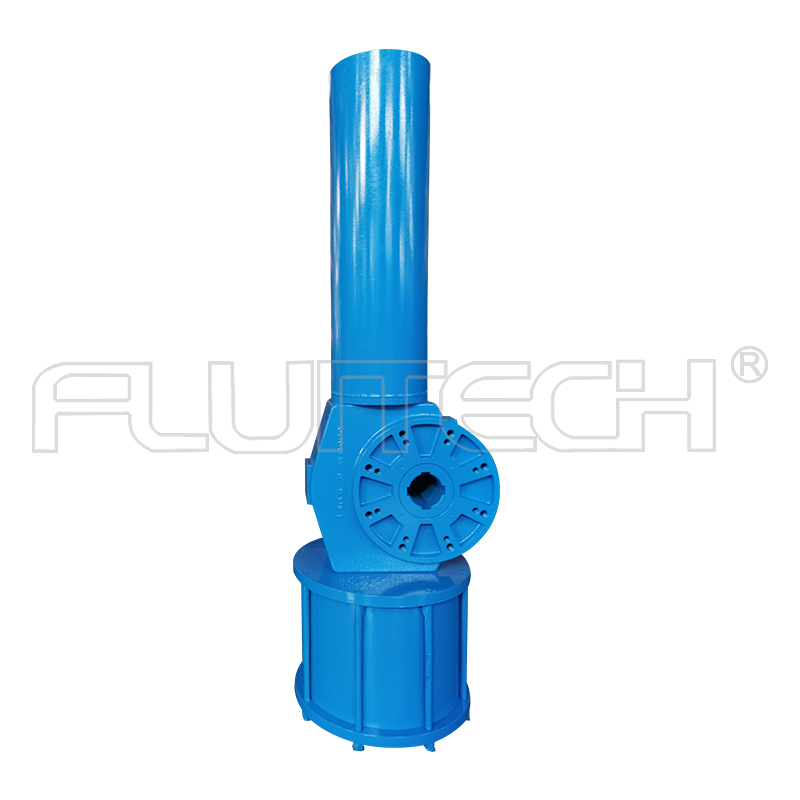

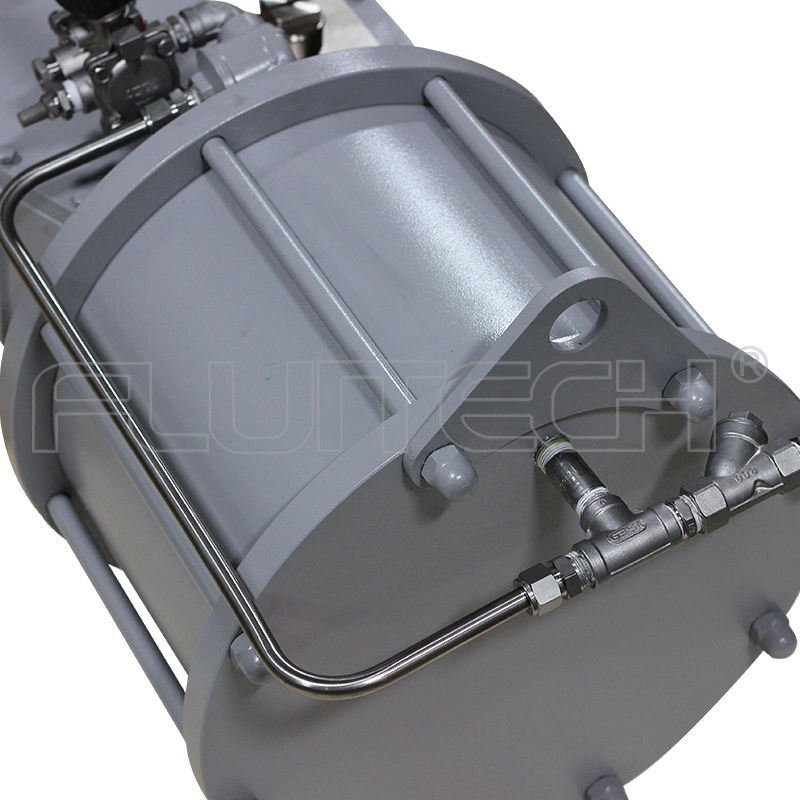

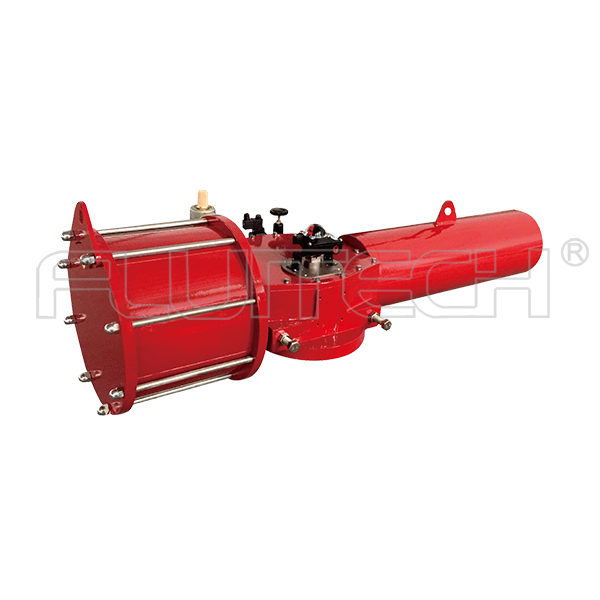

DRG01-S07-73 SIL3認證撥叉式大扭矩閥門氣動執行器

撥叉式氣動執行器產品簡介

撥叉式氣動執行器（英文：Scotch Yoke Pneumatic Actuator），是一種角行程活塞式氣動執行機構，撥叉式氣動執行器設計精巧緊湊，牢固耐用，是專門用于球閥、蝶閥、旋塞閥等適用90°轉角的閥門的開關切斷或調節控制。氣動執行器分雙作用和單作用，雙作用氣動執行器和單作用氣動執行器其實在使用起來是差不多的，最根本的區別在于內部結構，單作用執行器多了彈簧這個零部件，所以其最大的優勢在于斷電后可以復位！

單作用的成本比雙作用要高，單作用氣動執行器(氣動執行器內部有彈簧，在斷開氣源情況下，彈簧會(huì )自動復位，提供力量使球閥恢復到起始的開啟或關閉狀態)，若選擇雙作用執行器，在斷開氣源情況下，執行器失去動力，閥位保持在失氣一瞬間處于的那個位置。如果需要在失氣情況，閥門自動復位，就選單作用執行器，如果不需要，就選雙作用執行器。

DRG01-S07-73 撥叉式氣動執行器的技術參數

氣動執行器的維護

定期檢測

撥叉氣動執行器維護

1）正常條件的動作下只以需要定期的檢驗確定適當的調整，如果循環動作達50萬次時必須進行維護，更換密封圈和軸承重新組裝.在備件包內的零件可替換所有密封圈和軸承。為保證50-100萬次之間動作是必需的。

安裝，調試與維護

1氣動執行器可與閥門直接連接。也可通過支架和接頭與閥門安裝連接。

2安裝時必頂保證氣動執行器的輸出軸與閥門軸的同軸度。

3接頭及導管內應清洗千凈.無多余物、粉劣及油污等。

4電磁閥、電氣定位器、電器轉換移、氣動定位器、回信器等應按相關說明書進行安裝、

調試。

5、氣動執行器兩端的調節螺釘，可以微量調整閥門的開啟角度，調整后必須把螺母銷緊。

6執行器與閥門應同時調試，對閥門加壓到額定壓力，執行器以氣源壓力

0.3-0.8兩個進氣口進行切換進氣。觀察閥門打開和關團情況，并進行多次反復試驗，齒軸應轉動靈活且活塞無爬行現象。

7安裝電磁閥的氣動執行器，調試時應先用手動按扭操作（電磁閥上的紅色按扭調試，然后再通電調試。

8氣源應保持干燥、清潔、定期與執行器相配合使用的空氣過濾器進行放水、排污。

2）檢測項目

1檢查活塞速度和循環時間方面是否發生任何變化。

2檢查內部和/或外部氣體泄漏情況。

3檢查行程是否正常。

4檢查密封件性能否完好

5端蓋上出現腐蝕或裂紋。

檢查所有上述項目。如果發現任何異常情況，則要對故障件進行維修或將它們替換掉。
