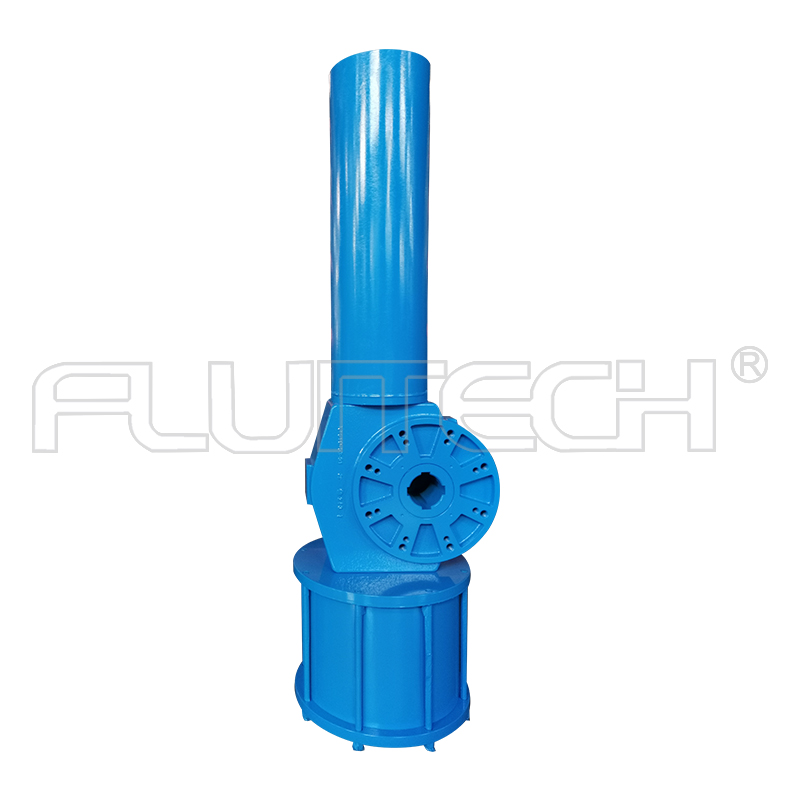

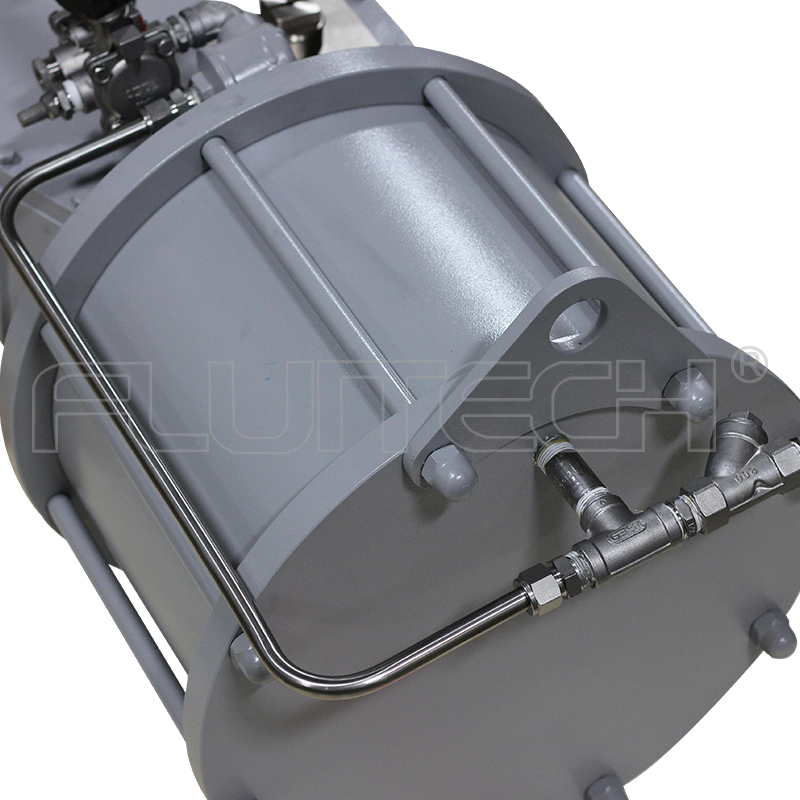

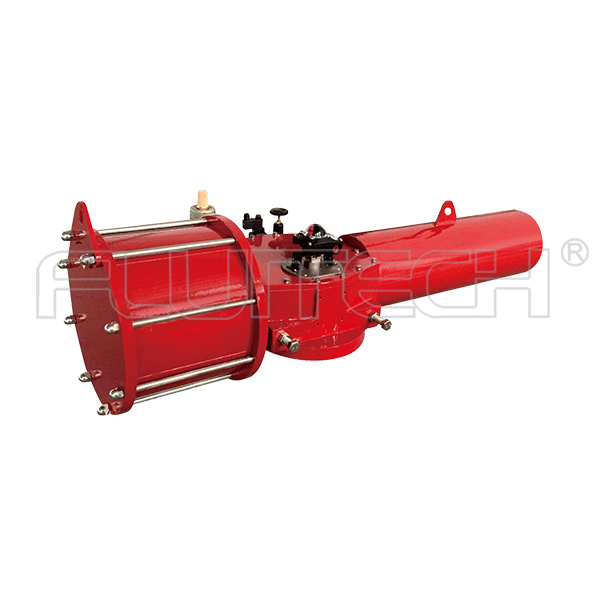

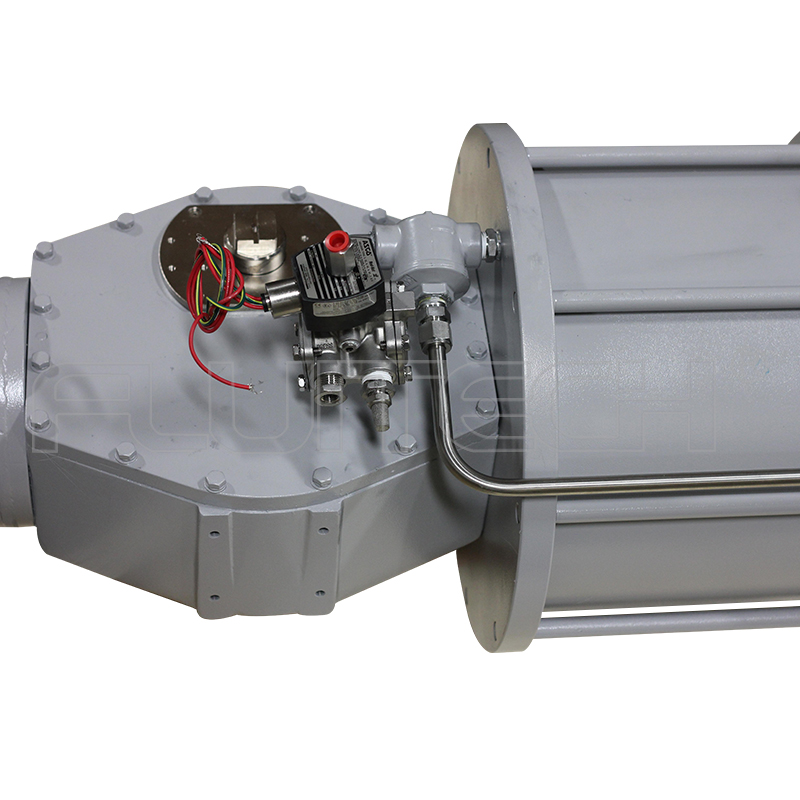

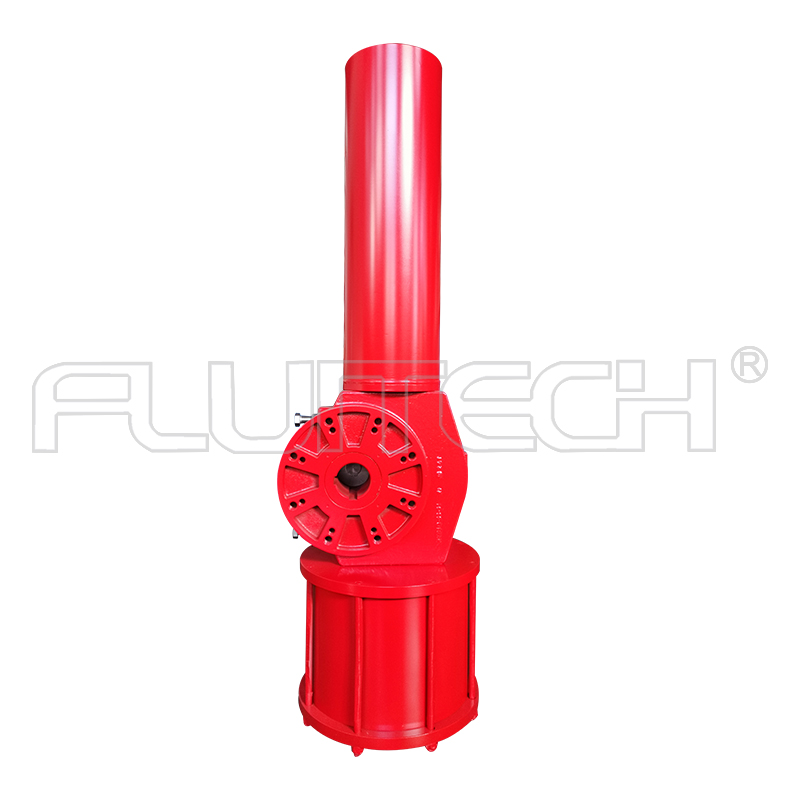

DRG01-S05-63 SIL3認證撥叉式大扭矩閥門氣動執行器
撥叉式氣動執行器產品簡介
撥叉式氣動執行器（英文：Scotch Yoke Pneumatic Actuator），是一種角行程活塞式氣動執行機構，撥叉式氣動執行器設計精巧緊湊，牢固耐用，是專門用于球閥、蝶閥、旋塞閥等適用90°轉角的閥門的開關切斷或調節控制。氣動執行器分雙作用和單作用，雙作用氣動執行器和單作用氣動執行器其實在使用起來是差不多的，最根本的區別在于內部結構，單作用執行器多了彈簧這個零部件，所以其最大的優勢在于斷電后可以復位！
單作用的成本比雙作用要高，單作用氣動執行器(氣動執行器內部有彈簧，在斷開氣源情況下，彈簧會(huì )自動復位，提供力量使球閥恢復到起始的開啟或關閉狀態)，若選擇雙作用執行器，在斷開氣源情況下，執行器失去動力，閥位保持在失氣一瞬間處于的那個位置。如果需要在失氣情況，閥門自動復位，就選單作用執行器，如果不需要，就選雙作用執行器。
DRG01-S05-63 撥叉式氣動執行器的技術參數
型號 | DRG01-S05-63 | 產地 | 江蘇無錫 | |||||
品牌 | Fluitech | 材質 | 碳鋼，球墨鑄鐵 | |||||
執行器類型 | 單作用氣動執行器 | 行程 | 0°～90°（±5°可調） | |||||
耗氣量 | 52.5L | 重量 | 1140Kg | |||||
氣源壓力 | 0.4~0.8MPa | 環境溫度 | 標準-20℃～+80℃； 高溫-20℃～+150℃； 低溫-40℃～+80℃； | |||||
資質認證 | SIL3，ISO,CE,防護等級IP67 | |||||||
連接標準 | 執行器的連接標準為 ISO 5211，與連接器配套附件的固定方式根據VDI/VDE3845 NAMUR。 | |||||||
選配附件 | 定位器、過濾減壓閥、放大器、氣控閥、限位開關、電磁閥、保位閥、快排閥等 | |||||||
執行器扭矩 （N.m） | 4.2Bar | 5.5Bar | ||||||
0° | R | 90° | 0° | R | 90° | |||
11491 | 9013 | 19152 | 14227 | 1159 | 23712 | |||
撥叉氣動執行器的預防性維護
1.1 這部分基本上就是做周期性的檢查，看看氣動執行器是否運行正常。
1.2氣動執行器至少每六個月運行1次，但是考慮到氣動執行器的應用不同，可能在更短的周期內需要運行。
1.3 最終用戶應根據各自的工作情況建立相應的操作步驟。
1.4 如果氣動執行器安裝有較大的改變，建議更換密封圈，滑動異片和墊圈。
2.運行維護
2.1 氣動執行器拆卸前的防范工作
2.1.1 先將氣動執行器和其他附件上的氣源線和電源線拆下；
2.1.2 再將電磁閥從氣動執行器上拆下；
2.1.3 按照氣動執行器使用說明書按照順序依次拆下各個部件進行更換
