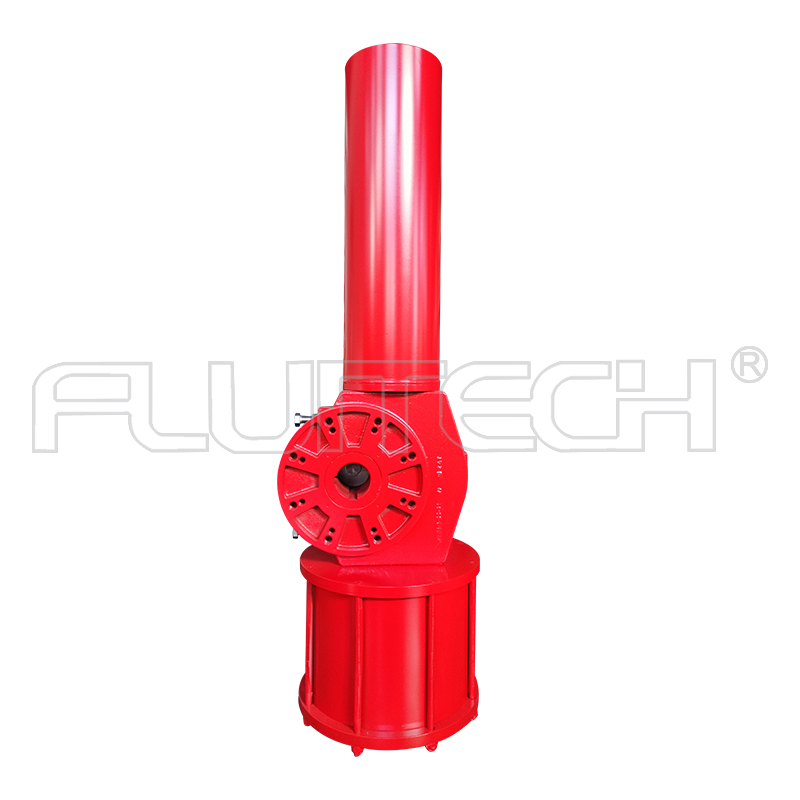

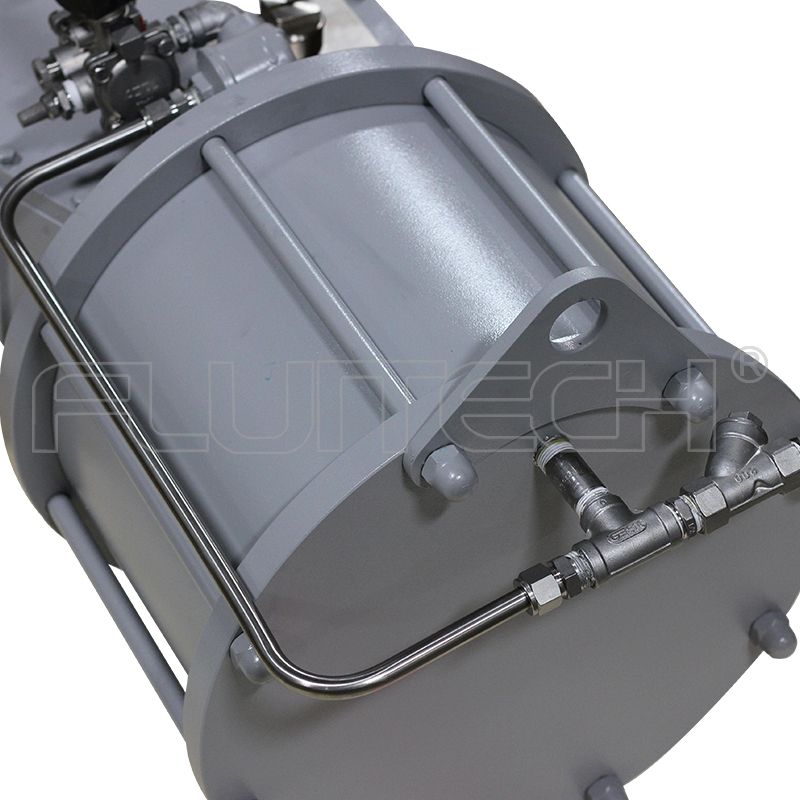

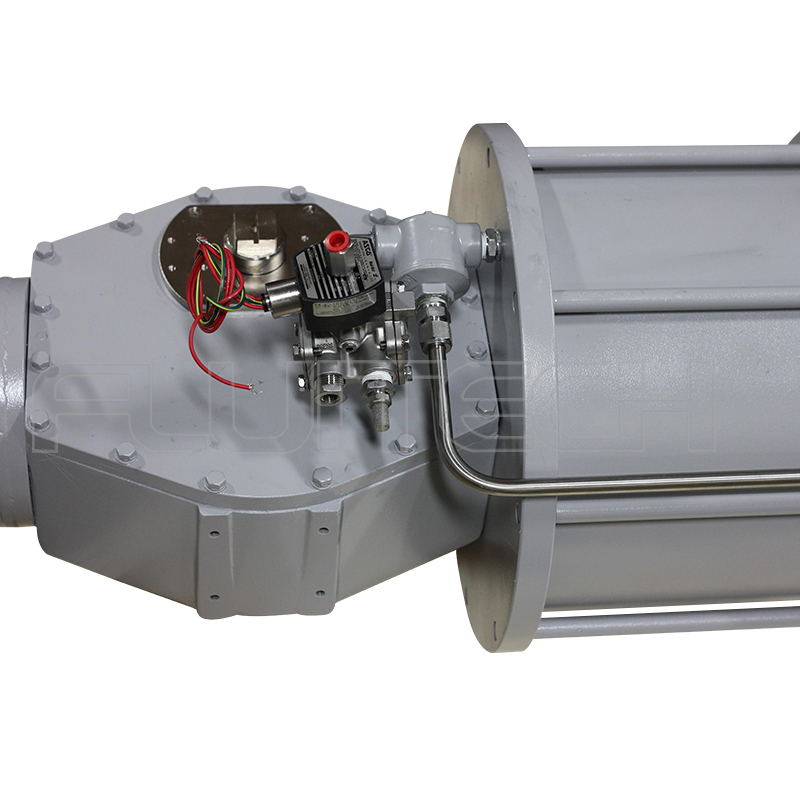

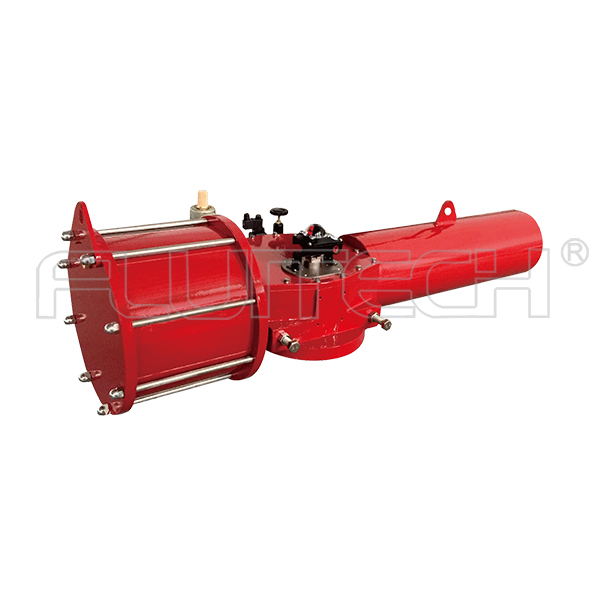

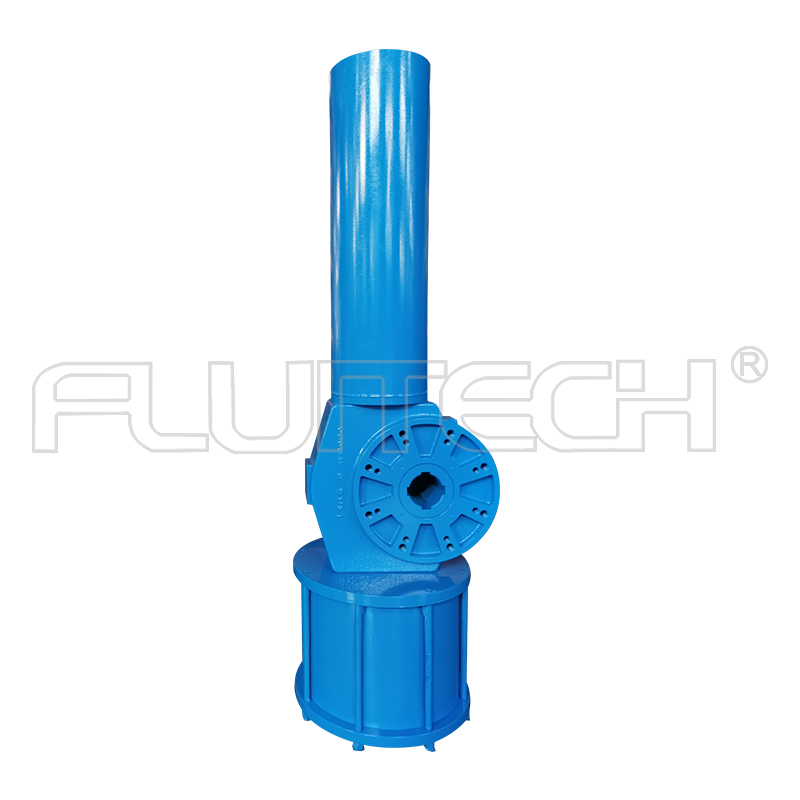

撥叉式氣動執行器產品簡介

撥叉式氣動執行器（英文：Scotch Yoke Pneumatic Actuator），是一種角行程活塞式氣動執行機構，撥叉式氣動執行器設計精巧緊湊，牢固耐用，是專門用于球閥、蝶閥、旋塞閥等適用90°轉角的閥門的開關切斷或調節控制。氣動執行器分雙作用和單作用，雙作用氣動執行器和單作用氣動執行器其實在使用起來是差不多的，最根本的區別在于內部結構，單作用執行器多了彈簧這個零部件，所以其最大的優勢在于斷電后可以復位！

單作用的成本比雙作用要高，單作用氣動執行器(氣動執行器內部有彈簧，在斷開氣源情況下，彈簧會(huì )自動復位，提供力量使球閥恢復到起始的開啟或關閉狀態)，若選擇雙作用執行器，在斷開氣源情況下，執行器失去動力，閥位保持在失氣一瞬間處于的那個位置。如果需要在失氣情況，閥門自動復位，就選單作用執行器，如果不需要，就選雙作用執行器。

DRG01-S05-58 撥叉式氣動執行器的技術參數

1.氣動執行器的交付和存儲時的檢驗

1.1所有的氣動頭在交付時必須經過仔細檢查以確保在運輸過程中未受損壞。如果發現任何損壞，應立即告知供應商。

1.2 標準氣動頭在出廠時保持關閉位置

1.3 為了防止惡劣天氣的影響和受潮，每臺氣動頭在存放時都用封閉式紙箱包裝完好。

1.4 氣動頭在要安裝之前不得拆除包裝，除非測試需要。

2.安裝

2.1 在搬運氣動頭時，根據氣動頭的大小和重量用合適的設備謹慎操作，以免發生危險。

在安裝時最好先檢查一下氣動頭的外觀狀況，防止在運送和操作過程中發生損壞。

2.2 為了方便定期檢測和相應的維護操作，氣動頭應安裝在容易接觸到的地方，保證設計要求的性能。

  氣動頭安裝時應保證——對應，以確保氣動頭不會(huì )受到因安裝不當引起的意外壓力的影響。

安裝完畢后，在會(huì )后檢查一下氣動頭，開啟和關閉操作幾次，以確保氣動頭正常運作。

氣動頭在裝備時已加過潤滑油，因此以后不需要在額外加潤滑油。

利用干燥且干凈的空氣可以延長氣動頭合其他附件的使用壽命。

2.2.1推薦的空氣質量

含油量：上限：5mg/m3 下限：1mg/m3

含水量：上限3oc下線：-20oc

粉塵顆粒的最大尺寸：40微米

2.2.2 氣動頭安裝可以與管道平行，也可以與之成90°

2.2.3 通常情況下操作氣動頭的方法是順時針關閉，逆時針開啟，在有特定要求情況下可以逆轉。

2.3確定氣動頭和閥門同時處于開啟或關閉的位置。

2.4在閥門上裝備氣動頭時，檢查整套裝置（閥門的氣動頭）是否正確對齊，以確保聯接部分能銜接。

2.5 無論氣動頭是直接與閥門連接還是用支架與閥門連接，聯接螺栓必須先按比例預緊，以分散壓力，然后才能完全擰緊。

在完全擰緊連接螺栓前，對氣動頭進行試操作兩次，以確保能正確合軸。
