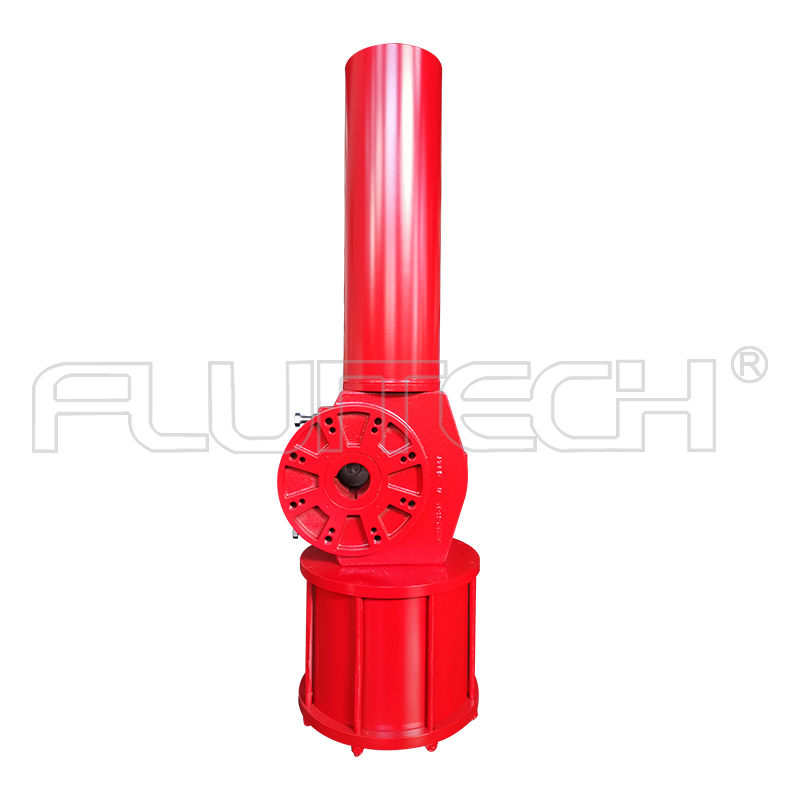

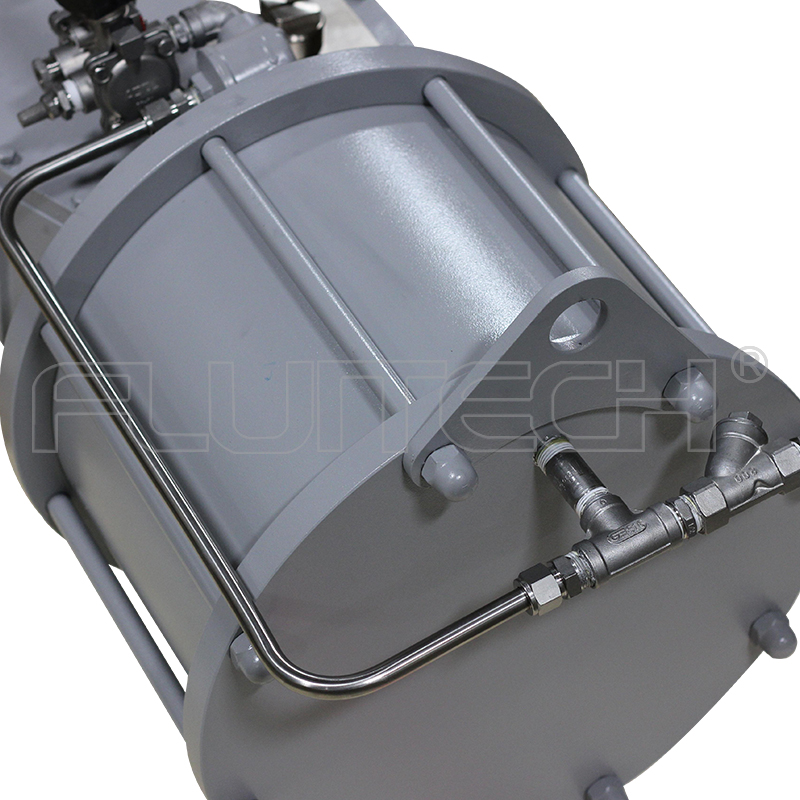

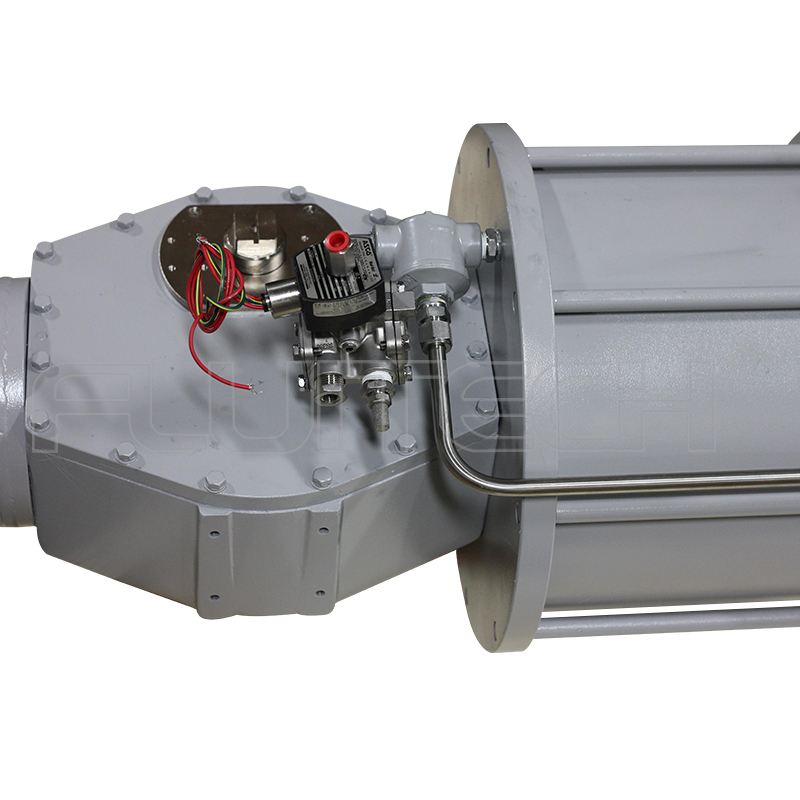

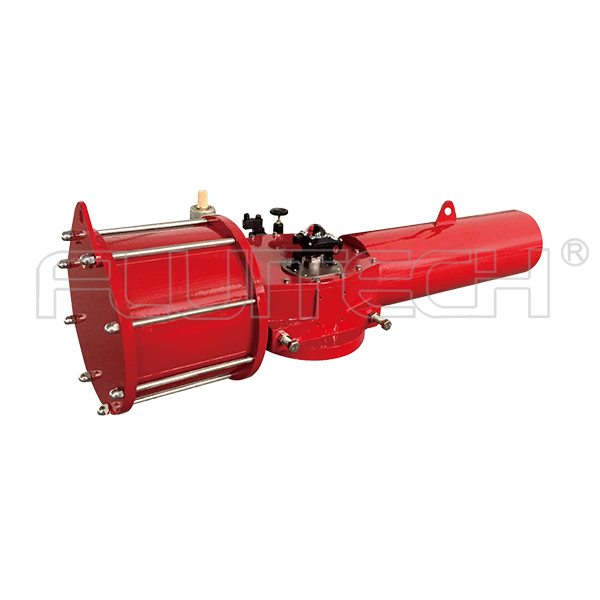

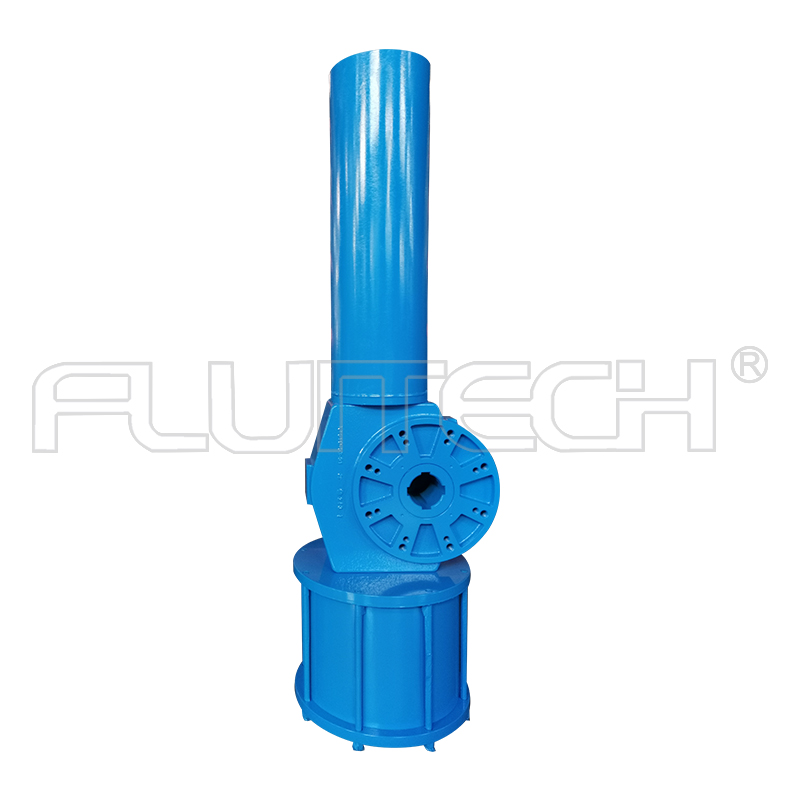

DRG01-S04-43 SIL3認證撥叉式大扭矩閥門氣動執行器
撥叉式氣動執行器產品簡介
撥叉式氣動執行器（英文：Scotch Yoke Pneumatic Actuator），是一種角行程活塞式氣動執行機構，撥叉式氣動執行器設計精巧緊湊，牢固耐用，是專門用于球閥、蝶閥、旋塞閥等適用90°轉角的閥門的開關切斷或調節控制。氣動執行器分雙作用和單作用，雙作用氣動執行器和單作用氣動執行器其實在使用起來是差不多的，最根本的區別在于內部結構，單作用執行器多了彈簧這個零部件，所以其最大的優勢在于斷電后可以復位！
單作用的成本比雙作用要高，單作用氣動執行器(氣動執行器內部有彈簧，在斷開氣源情況下，彈簧會(huì )自動復位，提供力量使球閥恢復到起始的開啟或關閉狀態)，若選擇雙作用執行器，在斷開氣源情況下，執行器失去動力，閥位保持在失氣一瞬間處于的那個位置。如果需要在失氣情況，閥門自動復位，就選單作用執行器，如果不需要，就選雙作用執行器。
DRG01-S04-43撥叉式氣動執行器的技術參數
型號 | DRG01-S04-43 | 產地 | 江蘇無錫 | |||||
品牌 | Fluitech | 材質 | 碳鋼，球墨鑄鐵 | |||||
執行器類型 | 單作用氣動執行器 | 行程 | 0°～90°（±5°可調） | |||||
耗氣量 | 20L | 重量 | 490Kg | |||||
氣源壓力 | 0.4~0.8MPa | 環境溫度 | 標準-20℃～+80℃； 高溫-20℃～+150℃； 低溫-40℃～+80℃； | |||||
資質認證 | SIL3，ISO,CE,防護等級IP67 | |||||||
連接標準 | 執行器的連接標準為 ISO 5211，與連接器配套附件的固定方式根據VDI/VDE3845 NAMUR。 | |||||||
選配附件 | 定位器、過濾減壓閥、放大器、氣控閥、限位開關、電磁閥、保位閥、快排閥等 | |||||||
執行器扭矩 （N.m） | 4.2Bar | 5.5Bar | ||||||
0° | R | 90° | 0° | R | 90° | |||
4357 | 3417 | 7261 | 5394 | 4230 | 8990 | |||
撥叉式氣動執行器，通常指的是結構為"單氣缸-變扭矩撥叉式"氣動執行器。撥叉式氣動執行器可分為雙作用和單作用兩種類型；單作用執行機構又可分為常開（FO)和常閉(FC)兩種?？蛻?hù)可根據不同的工況選擇不同的執行機構。撥叉式氣動執行器，具有較大的扭矩輸出，而且經濟實惠，具備高性能、長壽命、安全可靠、節能環保等特點；
撥叉式執行機構輸出扭矩隨角度變化而變化，在開啟和關閉點時達到最大值，與蝶閥、球閥啟閉所需扭矩最大的特性完全相符，能夠真正的發揮執行機構的作用，保證閥門的性能并延長閥門的使用壽命。
