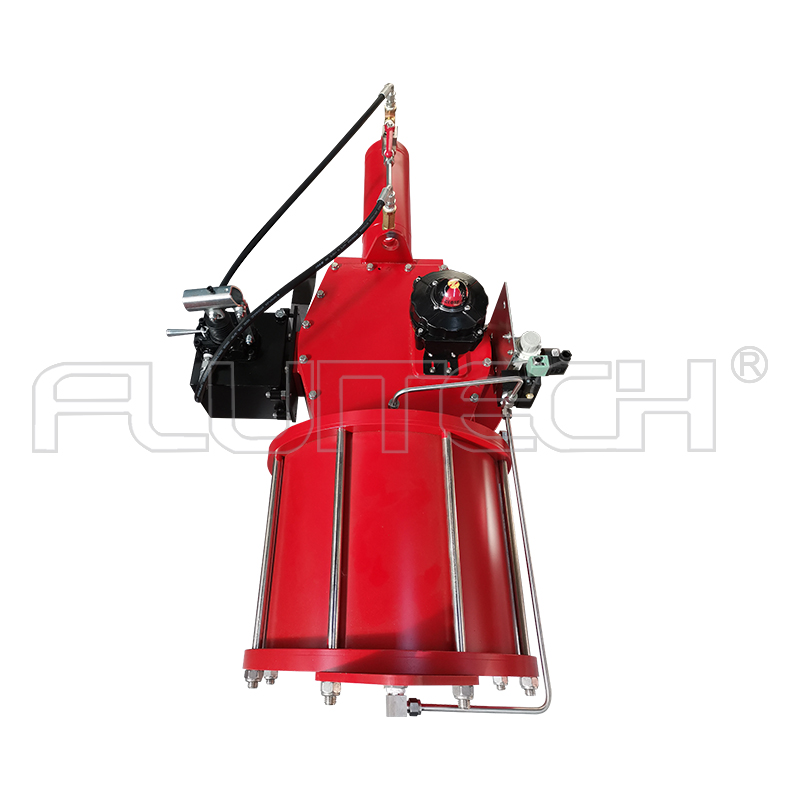

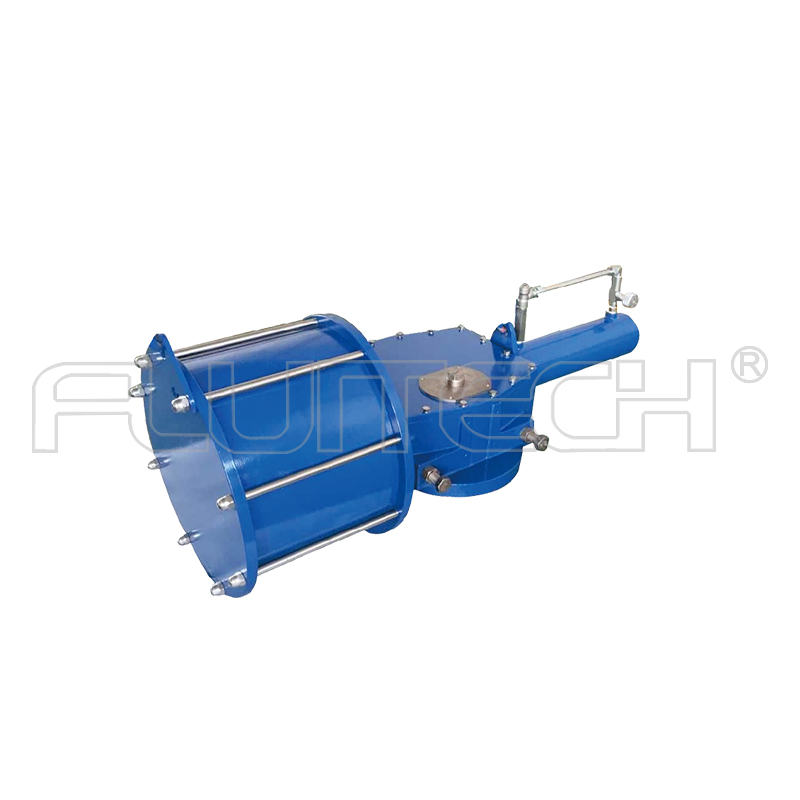

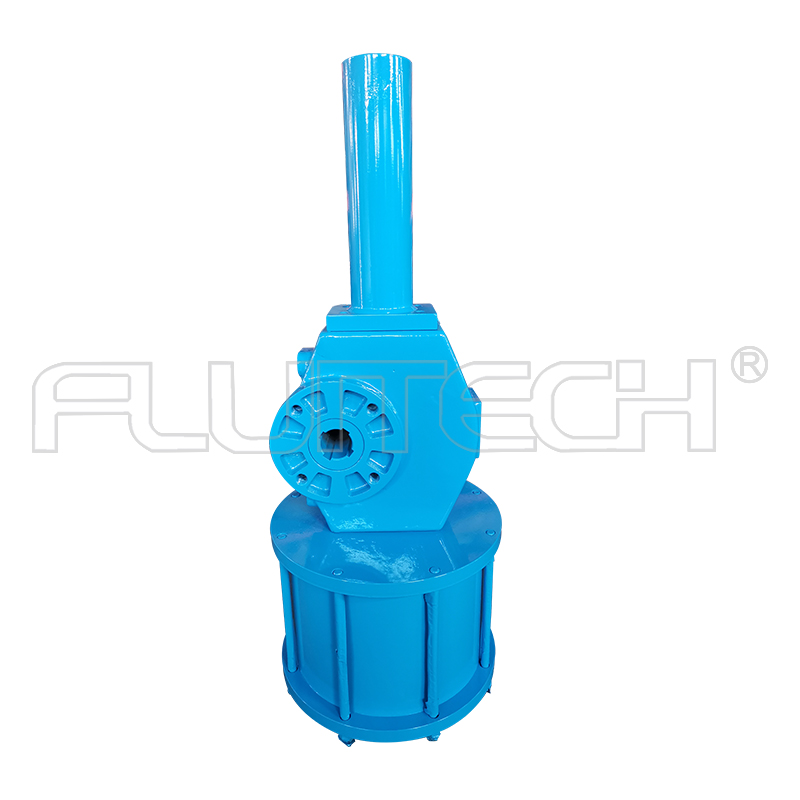

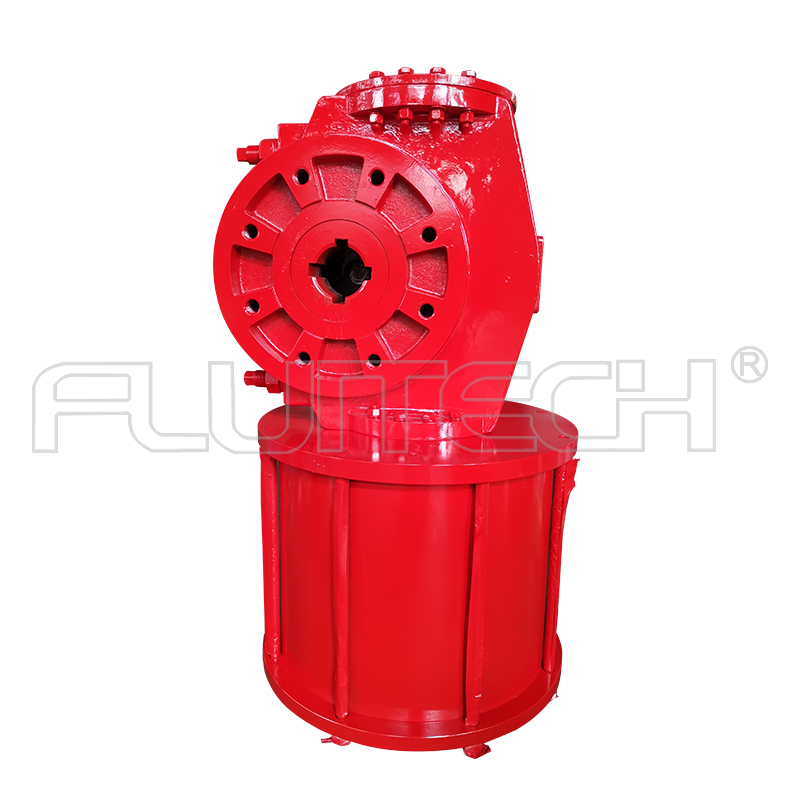

DRG01-D08-90 SIL3認證撥叉式大扭矩閥門氣動執行器

DRG01-D08-90 SIL3認證撥叉式大扭矩閥門氣動執行器

雙作用撥叉式氣動執行器產品簡介

撥叉式氣動執行器（英文：Scotch Yoke Pneumatic Actuator），是一種角行程活塞式氣動執行機構，撥叉式氣動執行器設計精巧緊湊，牢固耐用，是專門用于球閥、蝶閥、旋塞閥等適用90°轉角的閥門的開關切斷或調節控制。Fluitech  DRG系列氣動執行器具有非常特別的外形，為了提高效率而專門進行了增強模塊設計，從而減少延長使用壽命，并且已經取得TUV的SIL3認證，防護等級認證IP67，CE,ISO認證等證書。

氣動執行機構可以分為單作用和雙作用兩種類型：執行機構的開關動作都通過氣源來驅動執行的，叫做雙作用執行機構（DOUBLE ACTING）。比如氣缸的打開和關閉兩個方向的運動都是靠氣源的換向驅動來實現的，這種氣缸就稱為雙作用氣缸。而單作用執行機構的開關動作只有打開動作是氣源驅動，而關閉動作時彈簧復位。

 所以說，如果需要在失氣的情況，閥門自動復位，就選單作用氣動執行器，如果不需要，就選擇雙作用氣動執行器。

DRG01-D08-90撥叉式氣動執行器的技術參數

氣動執行器的分類

氣動執行器的執行機構和調節機構是統一的整體，是以壓縮氣體作為能源，可分為單作用和雙作用兩種類型：執行器的開關動作都通過氣源來驅動執行，叫做DOUBLEACTING(雙作用)。SPRINGRETURN(單作用)的開關動作只有開動作是氣源驅動，而關動作時彈簧復位。其執行機構有薄膜式、活塞式、撥叉式和齒輪齒條式?；钊叫谐涕L(cháng)，適用于要求有較大推力的場合；而薄膜式行程較小，只能直接帶動閥桿。撥叉式氣動執行器具有扭矩大、扭矩曲線更符合閥門的扭矩曲線等特點；常用在大扭矩的閥門上。齒輪齒條式氣動執行機構有結構簡單，動作平穩可靠，并且安全防爆等優點。

執行機構的三種驅動方式中，應用最廣的是氣動執行機構，這是因為氣動執行機構的門檻最低。它的性?xún)r(jià)比好、使用簡單方便、易于維護，對人員技術要求相對較低。另外，氣動執行機構的最具防火、防爆優勢，安全性最高。適合應用于石化、石油、油品加工等行業。

氣動執行器使用場所

執行機構是自動化系統中用于執行系統控制操作信號，并改變操作量的機構，在生產過程中起控制產品質量的作用，因此執行器的工作性能決定了自動化系統的工作水平。就執行機構這三種驅動方式，綜合來說，氣動執行機構最適宜應用在普通工作場合，它的精確度不高卻足以滿足日?？刂菩枰?，防火防爆場合也多使用氣動執行機構，因此在發電、化工、石油等對安全性要求較高的生產行業有著比較普遍的應用。
