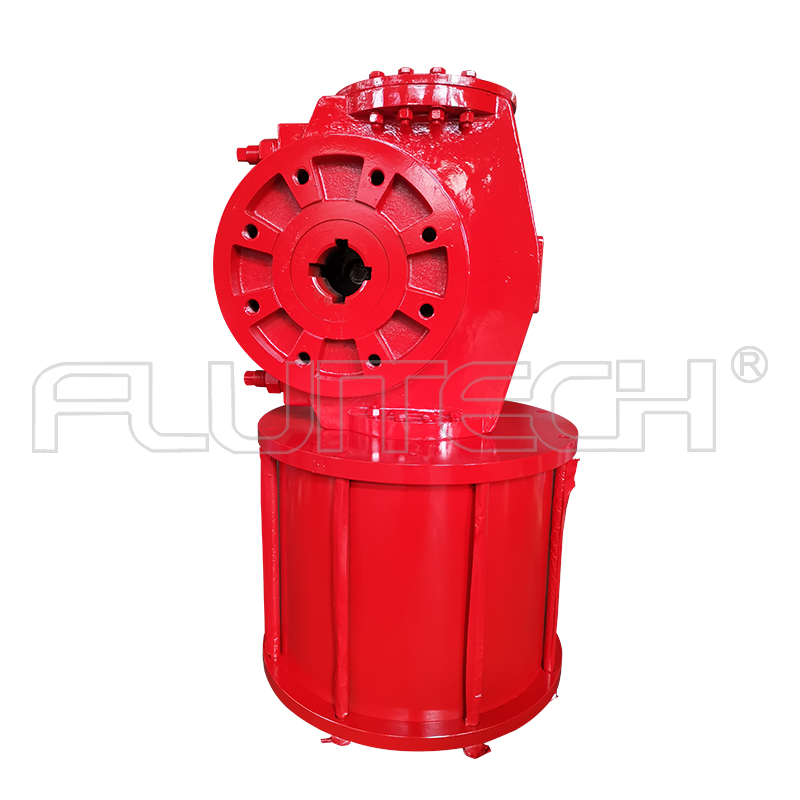

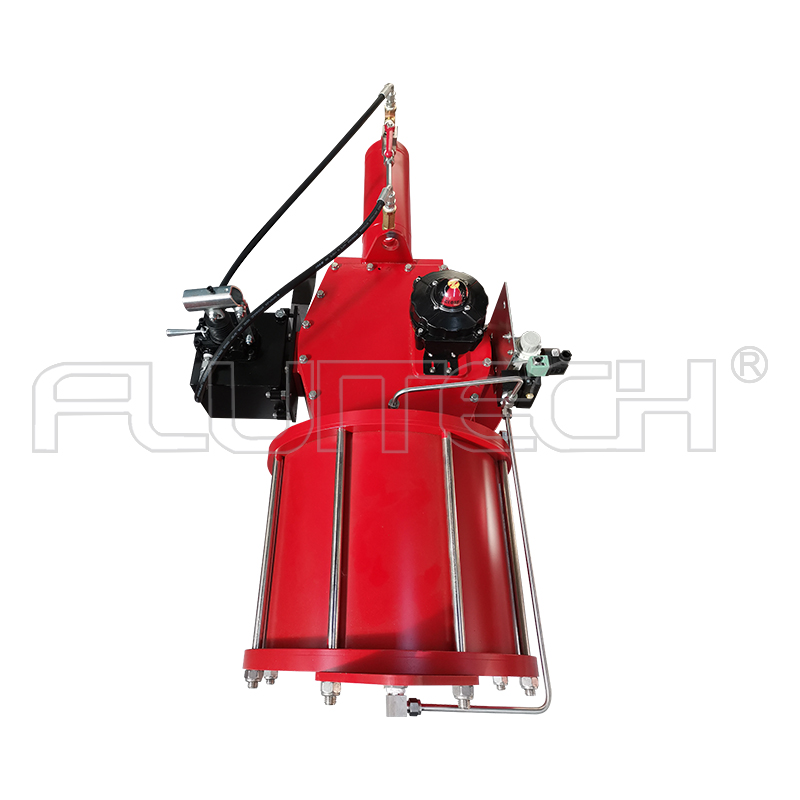

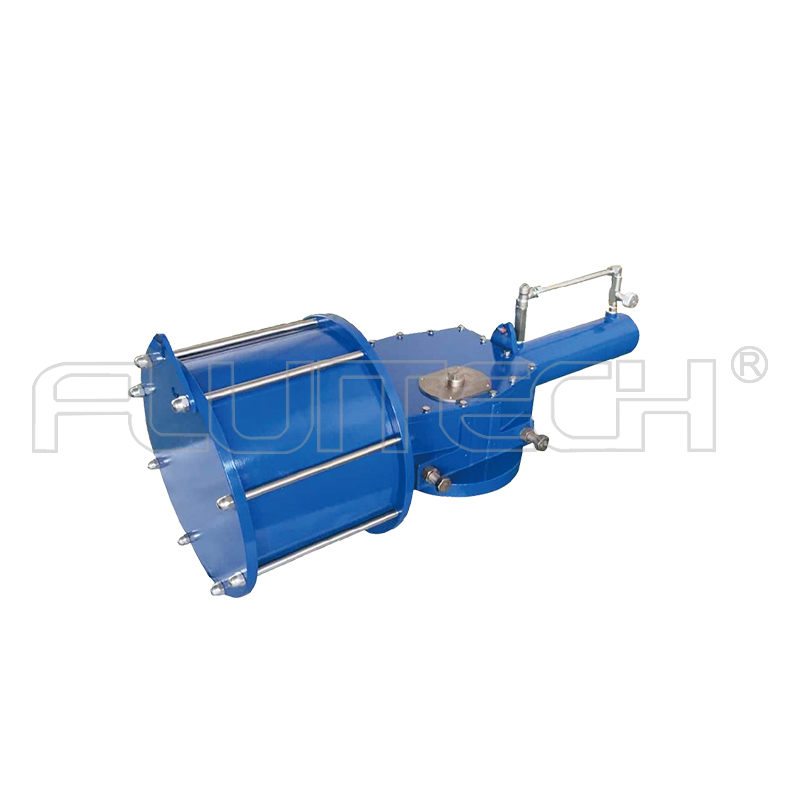

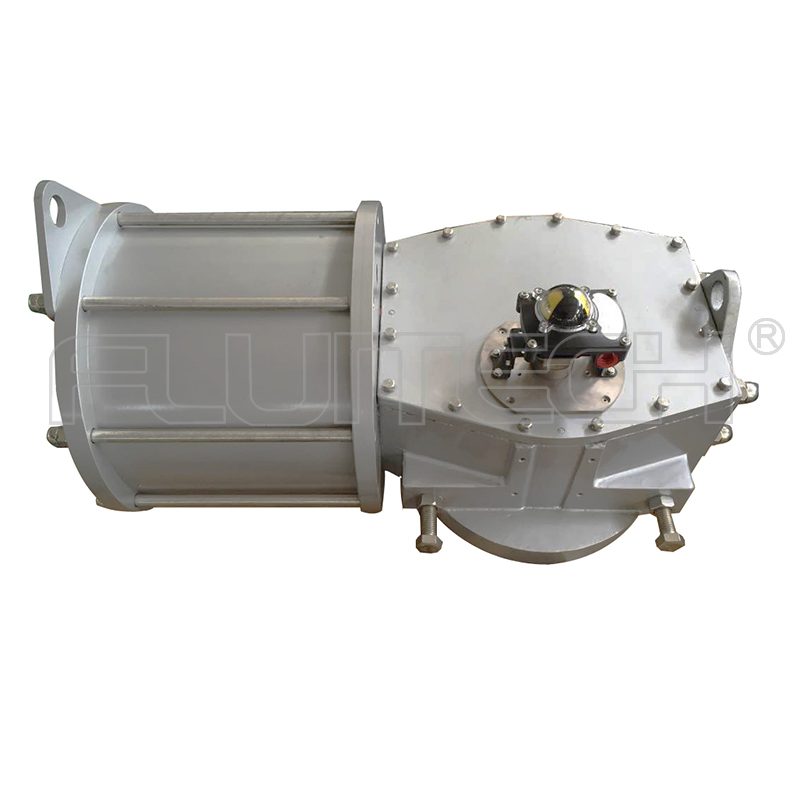

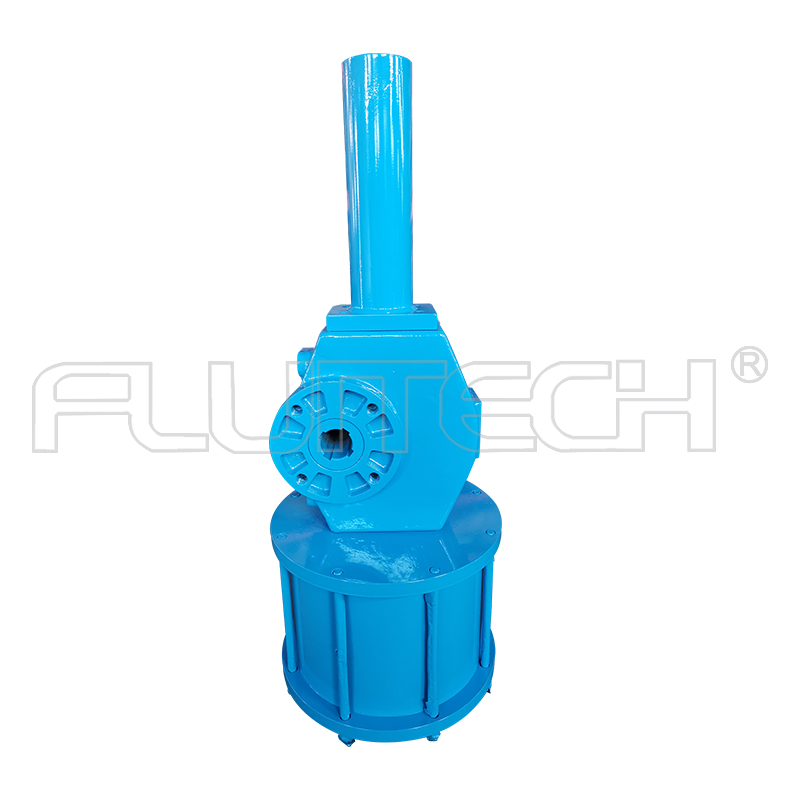

雙作用撥叉式氣動執行器產品簡介

撥叉式氣動執行器（英文：Scotch Yoke Pneumatic Actuator），是一種角行程活塞式氣動執行機構，撥叉式氣動執行器設計精巧緊湊，牢固耐用，是專門用于球閥、蝶閥、旋塞閥等適用90°轉角的閥門的開關切斷或調節控制。Fluitech  DRG系列氣動執行器具有非常特別的外形，為了提高效率而專門進行了增強模塊設計，從而減少延長使用壽命，并且已經取得TUV的SIL3認證，防護等級認證IP67，CE,ISO認證等證書。

氣動執行機構可以分為單作用和雙作用兩種類型：執行機構的開關動作都通過氣源來驅動執行的，叫做雙作用執行機構（DOUBLE ACTING）。比如氣缸的打開和關閉兩個方向的運動都是靠氣源的換向驅動來實現的，這種氣缸就稱為雙作用氣缸。而單作用執行機構的開關動作只有打開動作是氣源驅動，而關閉動作時彈簧復位。

 所以說，如果需要在失氣的情況，閥門自動復位，就選單作用氣動執行器，如果不需要，就選擇雙作用氣動執行器。

DRG01-D07-73撥叉式氣動執行器的技術參數

氣動執行器的維護

定期檢測

撥叉氣動執行器維護

1）正常條件的動作下只以需要定期的檢驗確定適當的調整，如果循環動作達50萬次時必須進行維護，更換密封圈和軸承重新組裝.在備件包內的零件可替換所有密封圈和軸承。為保證50-100萬次之間動作是必需的。

安裝，調試與維護

1、氣動執行器可與閥門直接連接。也可通過支架和接頭與閥門安裝連接。

2、安裝時必頂保證氣動執行器的輸出軸與閥門軸的同軸度。

3、接頭及導管內應清洗千凈.無多余物、粉劣及油污等。

4、電磁閥、電氣定位器、電器轉換移、氣動定位器、回信器等應按相關說明書進行安裝、

調試。

5、氣動執行器兩端的調節螺釘，可以微量調整閥門的開啟角度，調整后必須把螺母銷緊。

6、執行器與閥門應同時調試，對閥門加壓到額定壓力，執行器以氣源壓力

0.3-0.8兩個進氣口進行切換進氣。觀察閥門打開和關團情況，并進行多次反復試驗，齒軸應轉動靈活且活塞無爬行現象。

7、安裝電磁閥的氣動執行器，調試時應先用手動按扭操作（電磁閥上的紅色按扭調試，然后再通電調試。

8、氣源應保持干燥、清潔、定期與執行器相配合使用的空氣過濾器進行放水、排污。

2）檢測項目

1、檢查活塞速度和循環時間方面是否發生任何變化。

2、檢查內部和/或外部氣體泄漏情況。

3、檢查行程是否正常。

4、檢查密封件性能否完好

5、端蓋上出現腐蝕或裂紋。

檢查所有上述項目。如果發現任何異常情況，則要對故障件進行維修或將它們替換掉。
