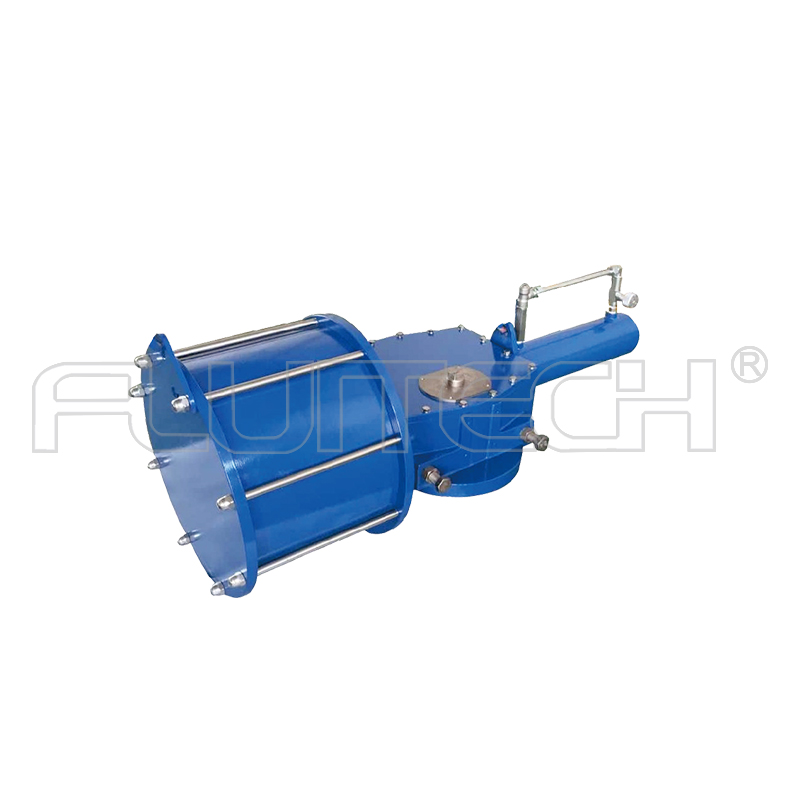

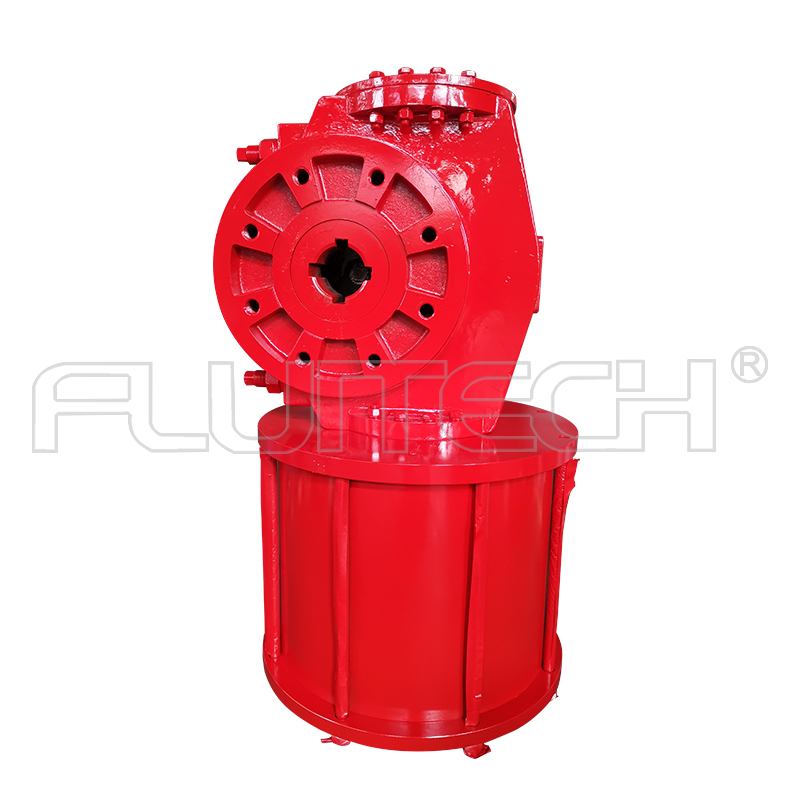

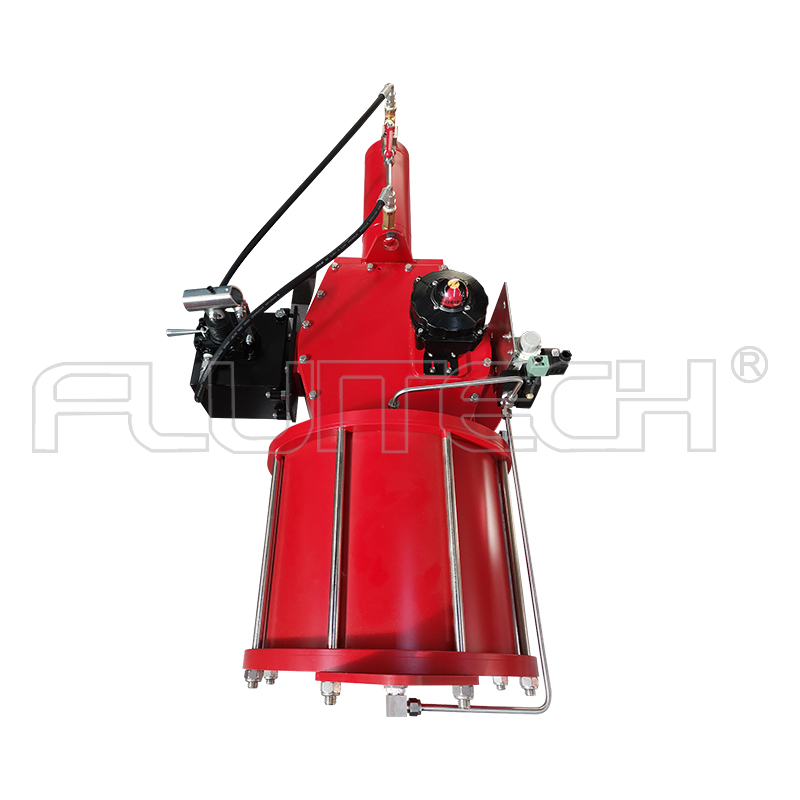

雙作用撥叉式氣動執行器產品簡介
撥叉式氣動執行器（英文：Scotch Yoke Pneumatic Actuator），是一種角行程活塞式氣動執行機構，撥叉式氣動執行器設計精巧緊湊，牢固耐用，是專門用于球閥、蝶閥、旋塞閥等適用90°轉角的閥門的開關切斷或調節控制。Fluitech DRG系列氣動執行器具有非常特別的外形，為了提高效率而專門進行了增強模塊設計，從而減少延長使用壽命，并且已經取得TUV的SIL3認證，防護等級認證IP67，CE,ISO認證等證書。
氣動執行機構可以分為單作用和雙作用兩種類型：執行機構的開關動作都通過氣源來驅動執行的，叫做雙作用執行機構（DOUBLE ACTING）。比如氣缸的打開和關閉兩個方向的運動都是靠氣源的換向驅動來實現的，這種氣缸就稱為雙作用氣缸。而單作用執行機構的開關動作只有打開動作是氣源驅動，而關閉動作時彈簧復位。
所以說，如果需要在失氣的情況，閥門自動復位，就選單作用氣動執行器，如果不需要，就選擇雙作用氣動執行器。
DRG01-D05-63撥叉式氣動執行器的技術參數
型號 | DRG01-D05-63 | 產地 | 江蘇無錫 | ||||||
品牌 | Fluitech | 材質 | 碳鋼，球墨鑄鐵 | ||||||
執行器類型 | 雙作用氣動執行器 | 行程 | 0°～90°（±5°可調） | ||||||
耗氣量 | 開向體積 | 關向體積 | 重量 | 680Kg | |||||
103.3L | 105L | ||||||||
氣源壓力 | 0.4~0.8MPa | 環境溫度 | 標準-20℃～+80℃； 高溫-20℃～+150℃； 低溫-40℃～+80℃； | ||||||
資質認證 | SIL3，ISO,CE,防護等級IP67 | ||||||||
連接標準 | 執行器的連接標準為 ISO 5211，與連接器配套附件的固定方式根據VDI/VDE3845 NAMUR。 | ||||||||
選配附件 | 定位器、過濾減壓閥、放大器、氣控閥、限位開關、電磁閥、保位閥、快排閥等 | ||||||||
執行器扭矩 （N.m） | 4.0Bar | 5.0Bar | |||||||
0° | R | 90° | 0° | R | 90° | ||||
29184 | 17167 | 28824 | 36481 | 21459 | 36030 | ||||
氣動執行器的正確選型
以氣動為例，氣動又分單作用（彈簧復位）和雙作用。
1.根據氣源壓力（儀表氣）的大小來選執行器
2、氣動執行器的輸出扭力取決于閥門所需的扭力
閥門啟閉所需的扭力決定著電動執行器選擇多大的輸出扭力，一般由使用者提出或閥門廠家自行選配，做為執行器廠家只對執行器的輸出扭力負責，閥門正常啟閉所需的扭力由閥門口徑大小、工作壓力等因素決定，但因閥門廠家加工精度、裝配工藝有所區別，所以不同廠家生產的同規格閥門所需扭力也有所區別，即使是同個閥門廠家生產的同規格閥門扭力也有所差別，當選型時執行器的扭力選擇太小就會(huì )造成無法正常啟閉閥門，因此氣動執行器必需選擇一個合理的扭力范圍。
2.轉動閥門所需的扭矩，太小轉不動，太大閥門壽命不長。一般給扭矩留出 30%的余量就OK了。
差別，當選型時執行器的扭力選擇太小就會(huì )造成無法正常啟閉閥門，因此氣動執行器必需選擇一個合理的扭力范圍。
