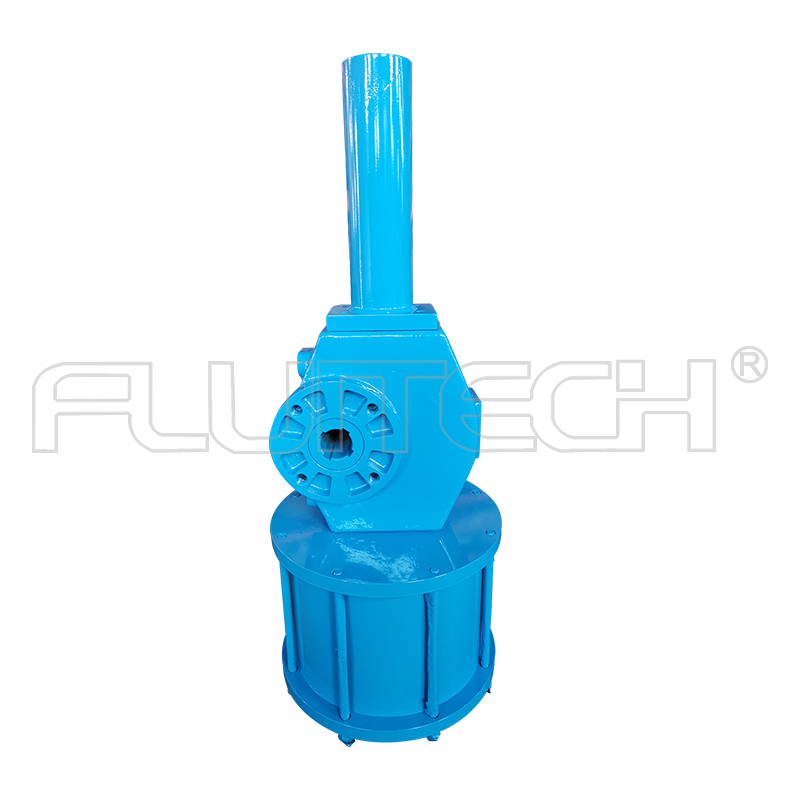

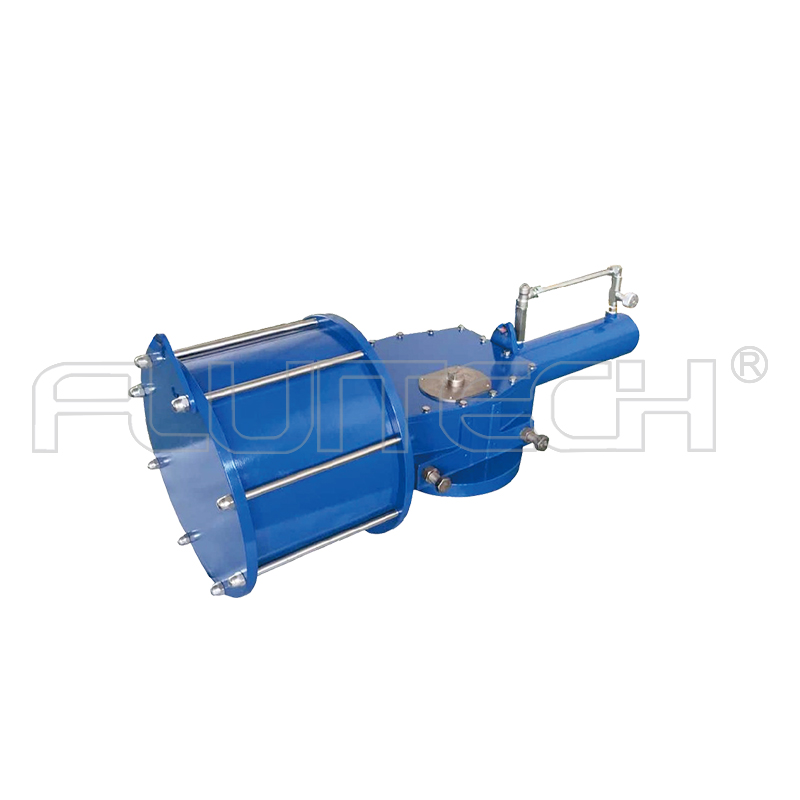

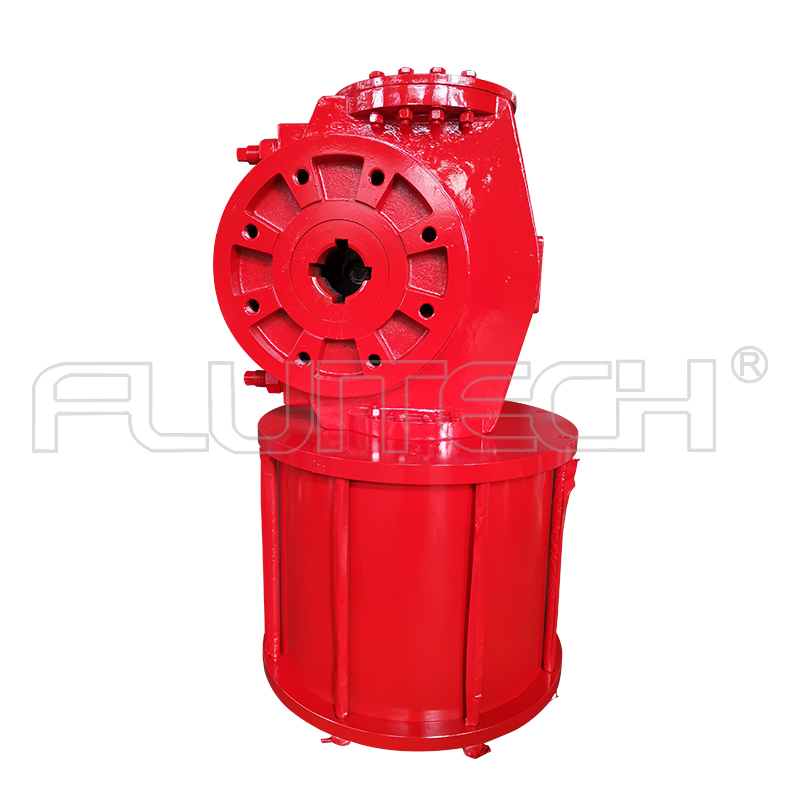

DRG01-D03-38 SIL3認證撥叉式大扭矩閥門氣動執行器
雙作用撥叉式氣動執行器產品簡介
撥叉式氣動執行器（英文：Scotch Yoke Pneumatic Actuator），是一種角行程活塞式氣動執行機構，撥叉式氣動執行器設計精巧緊湊，牢固耐用，是專門用于球閥、蝶閥、旋塞閥等適用90°轉角的閥門的開關切斷或調節控制。Fluitech DRG系列氣動執行器具有非常特別的外形，為了提高效率而專門進行了增強模塊設計，從而減少延長使用壽命，并且已經取得TUV的SIL3認證，防護等級認證IP67，CE,ISO認證等證書。
氣動執行機構可以分為單作用和雙作用兩種類型：執行機構的開關動作都通過氣源來驅動執行的，叫做雙作用執行機構（DOUBLE ACTING）。比如氣缸的打開和關閉兩個方向的運動都是靠氣源的換向驅動來實現的，這種氣缸就稱為雙作用氣缸。而單作用執行機構的開關動作只有打開動作是氣源驅動，而關閉動作時彈簧復位。
所以說，如果需要在失氣的情況，閥門自動復位，就選單作用氣動執行器，如果不需要，就選擇雙作用氣動執行器。
DRG01-D03-38撥叉式氣動執行器的技術參數
型號 | DRG01-D03-38 | 產地 | 江蘇無錫 | ||||||
品牌 | Fluitech | 材質 | 碳鋼，球墨鑄鐵 | ||||||
執行器類型 | 雙作用氣動執行器 | 行程 | 0°～90°（±5°可調） | ||||||
耗氣量 | 開向體積 | 關向體積 | 重量 | 220Kg | |||||
23.7L | 24.3L | ||||||||
氣源壓力 | 0.4~0.8MPa | 環境溫度 | 標準-20℃～+80℃； 高溫-20℃～+150℃； 低溫-40℃～+80℃； | ||||||
資質認證 | SIL3，ISO,CE,防護等級IP67 | ||||||||
連接標準 | 執行器的連接標準為 ISO 5211，與連接器配套附件的固定方式根據VDI/VDE3845 NAMUR。 | ||||||||
選配附件 | 定位器、過濾減壓閥、放大器、氣控閥、限位開關、電磁閥、保位閥、快排閥等 | ||||||||
執行器扭矩 （N.m） | 4.0Bar | 5.0Bar | |||||||
0° | R | 90° | 0° | R | 90° | ||||
6957 | 4092 | 6783 | 8696 | 5115 | 8479 | ||||
撥叉式氣動執行器的結構特點：
1、DRG 系列重型執行器，通用于一般以90度旋轉的閥門。例如：球閥，蝶閥，旋轉閥等開關或調節流量的功能；
2、DRG 01系列執行器是對稱設計。在0度與90度時輸出扭矩最大。中間位置輸出扭矩最小。正對應于球閥類產生的扭矩特性；
3、DRG 02系列執行器是采用傾斜設計，可以輸出更大的起始扭矩。更符合蝶閥類的扭矩特性；
4、缸體內壁采用鍍硬鉻工藝，保證更長的實用壽命；
5、軌道高頻淬火研磨處理，滑塊采用方形自潤滑工藝，能保證永久的實用性；

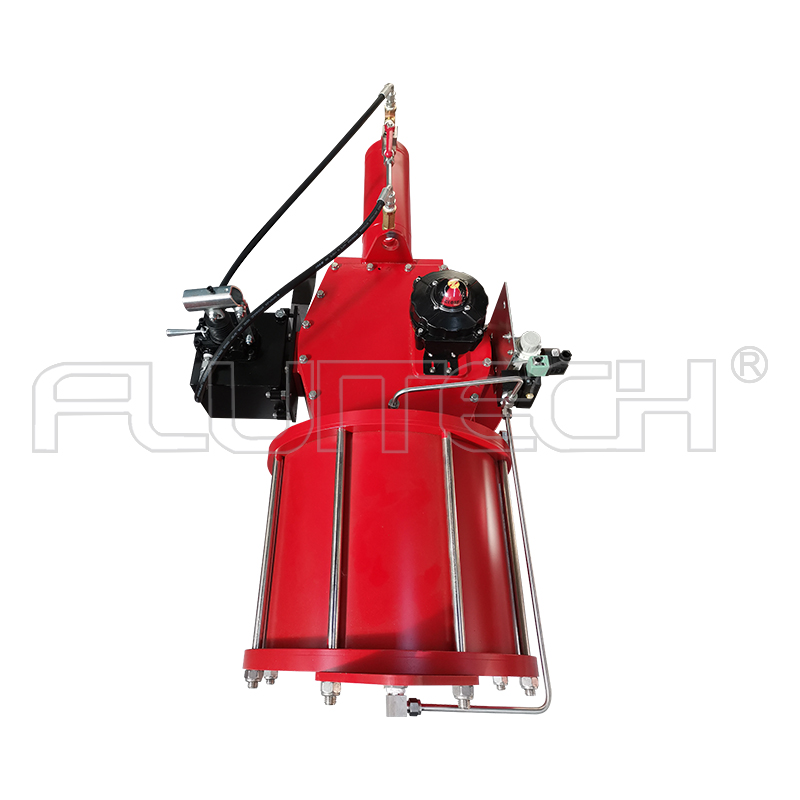

6、DRG系列執行器擁有一整套安裝配件包括：手動手輪，液壓手動，限位開關，電磁閥，定位器及其他控制部件；
7、模塊化設計和結構在安裝、維修和儲存方面提供最大化便利；
