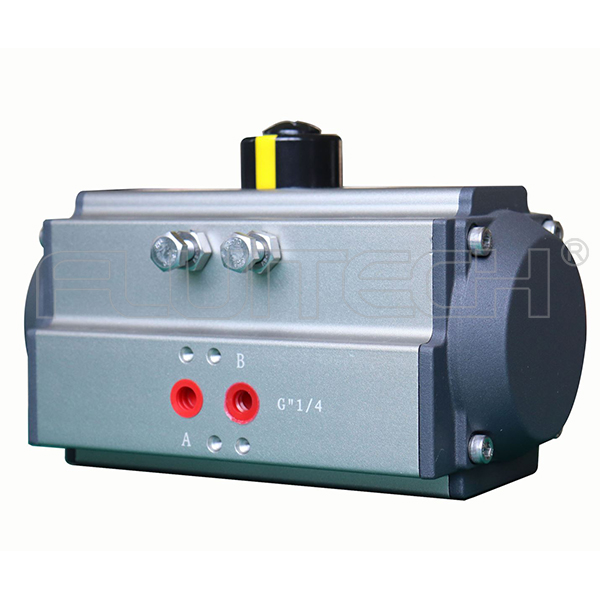

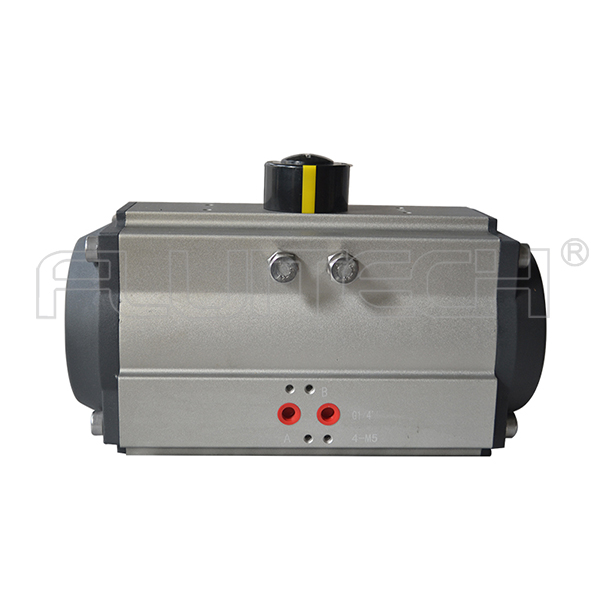

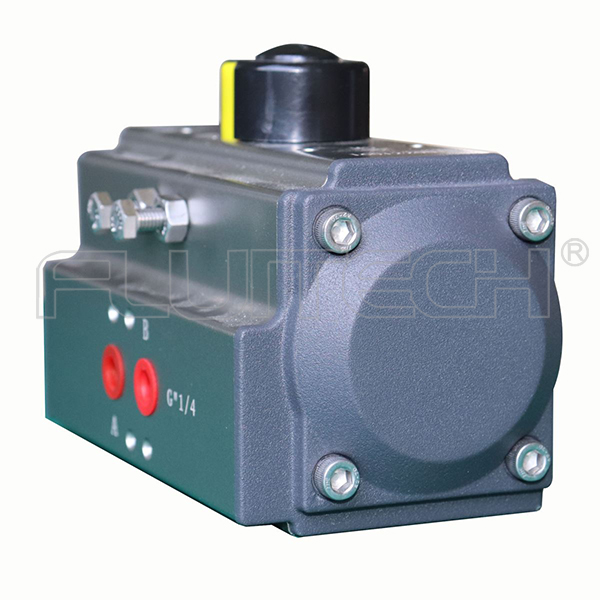

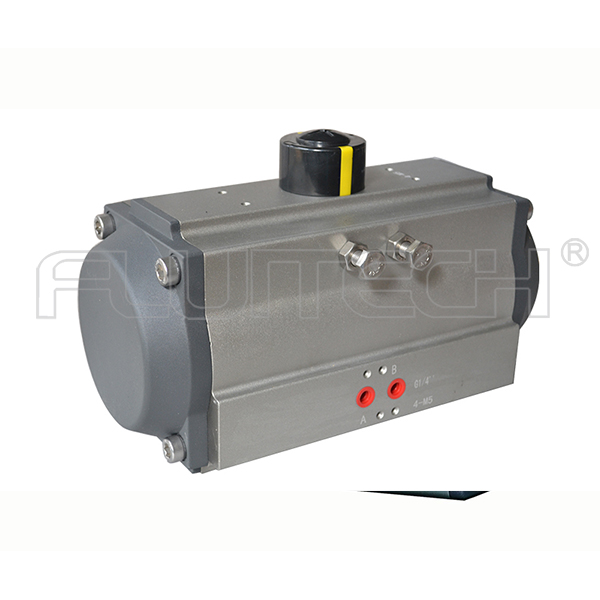

CTA2600D 雙作用AT型齒輪齒條活塞式小扭矩鋁合金氣動執行器
CTA2600D雙作用氣動執行器的技術參數
型號 | CTA2600D | 產地 | 江蘇無錫 | ||||||
品牌 | Fluitech | 材質 | 鋁合金 | ||||||
執行器類型 | 雙作用氣動執行器 | 行程 | 0°～90°（±5°可調） | ||||||
耗氣量 | 開向體積 | 關向體積 | 重量 | 100.6Kg | |||||
23.8L | 29.7L | 缸徑 | 300mm | ||||||
氣源壓力 | 0.4~0.8MPa | 環境溫度 | 標準-20℃～+80℃； 高溫-20℃～+150℃； 低溫-40℃～+80℃； | ||||||
資質認證 | SIL3，ISO,CE,防護等級IP67 | ||||||||
連接標準 | 執行器的連接標準為 ISO 5211，與連接器配套附件的固定方式根據VDI/VDE3845 NAMUR。 | ||||||||
選配附件 | 定位器、過濾減壓閥、放大器、氣控閥、限位開關、電磁閥、保位閥、快排閥等 | ||||||||
執行器扭矩 （N.m） | 4Bar | 4.5Bar | 5Bar | 5.5Bar | 6Bar | 8Bar | |||
3052 | 3434 | 3815 | 4197 | 4578 | 6104 | ||||

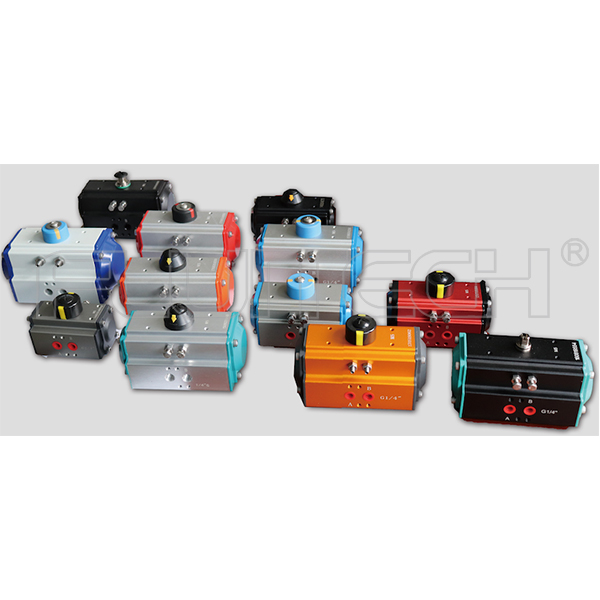

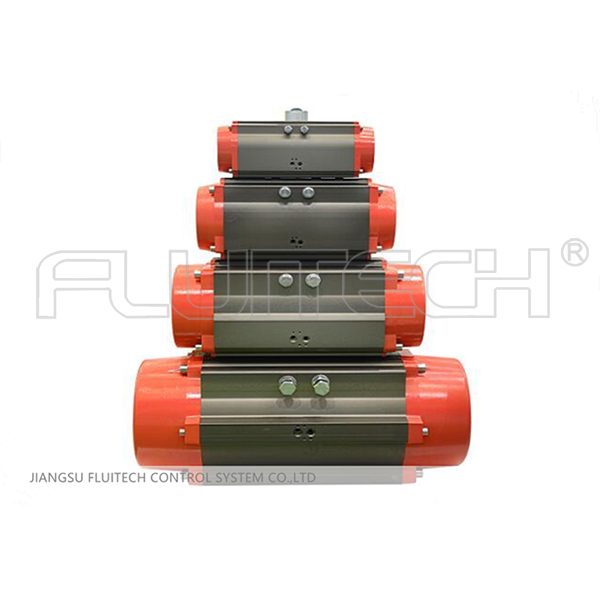

AT型氣動執行器說明
本公司AT型執行器在綜合運用國內外新技術，新材料，新工藝和創(chuàng )新觀念的基礎上進行研制、開發、設計而成。
AT型執行器是一種齒條和齒輪軸結構的回轉型氣缸，分單作用，雙作用兩類，適用于所有類型的1/4回轉型閥門或做1/4回轉運動的場合。
缸體內部的特別加工處理（Ra 0.4-0.6 μm）以及采用了摩擦系數（LAT LUB）非常小的潤滑墊安裝于活塞，免除了金屬之間的摩擦。
該執行器使用壽命長，維護方便
AT系列氣動執行器的設計特點
1. 全面符合最新的國際規范：ISO5211/DIN5211和VD/VDE3845、NAMUR標準。
2. 擠壓的高強度鋁制缸體，內表面經細磨及硬質陽極氧化處理，使用壽命長，摩擦系數低，動作迅速。
3. 優美緊湊，現代化的造型，多規格的系列產品使用選型更經濟實惠。
4. 所有的活動表面均采用高質量的軸承，低摩擦，長壽命，無噪音。
5. 外部安裝兩個獨立的行程調節機構，方便進行±5°全開或關位置調節。
6. 外部結構一樣的執行器有雙作用式和單作用式（彈簧復位）供選擇，便于安裝輸出的所有附件。
7. NAMUR標準的多功能位置指示器可視化指示。
8. 預壓負荷彈簧，安裝、拆卸安全、方便。
9. 活塞和端蓋采用壓鑄鋁合金，強度高，重量輕。
10. 改變密封件的材料，可應用于高溫或低溫的場合。
11. 根據需要可提供多種角行程（例如：120°、135°、180°等）和三位式氣動執行器。
12. 不需要連接板，可直接安裝電磁閥。
氣動頭檢驗規則
型式試驗（有右邊情況之一應進行型式試驗） | 1、新產品或老產品轉廠生產的試制定型鑒定 |
2、當正常生產的產品在設計、工藝、生產設備、管理等方面有較大改變，可能影響產品性能時 | |
3、正常生產時，定期或積累一定產量后，應周期性進行一次試驗 | |
4、長期不生產的產品恢復生產時 | |
5、出廠檢驗結果與上次型式試驗有較大差異時 | |
6、國家質量監督機構提出進行型式試驗要求時 | |
標志（在氣動裝置明顯部位應裝有產品標牌，標牌應符合 GB/T13306 的規定，并應標示右邊內容） | 1、制造廠名稱 |
2、產品名稱和型號 | |
3、輸出額定力矩或推力 | |
4、氣缸工作壓力 | |
5、產品出廠編號 | |
6、制造日期 | |
包裝 | 1、富羅泰克氣動裝置應裝箱發運，并應固定在箱中 |
2、包裝箱應牢固，能防雨。在包裝箱表面應有不易擦掉的清晰標志，內容為： | |
3、富羅泰克氣動裝置出廠時應附有產品合格證，產品使用說明書和檢驗人員蓋章的裝箱單，裝箱單應包括如下內容： | |
貯存 | 產品應存放在通風、干燥清潔的室內 |
