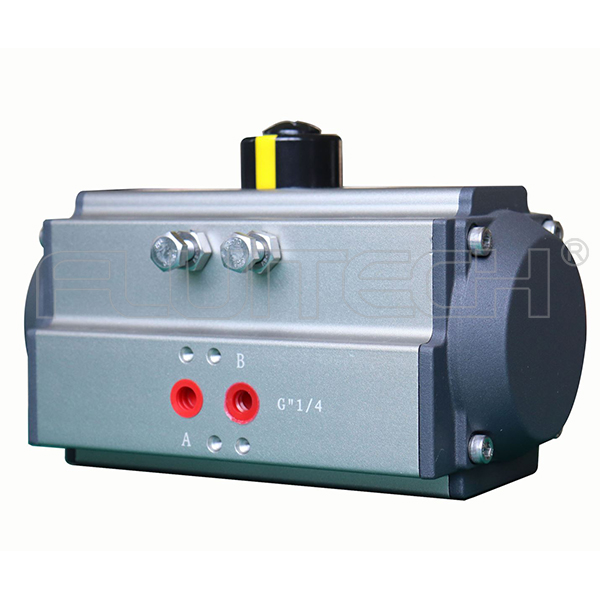

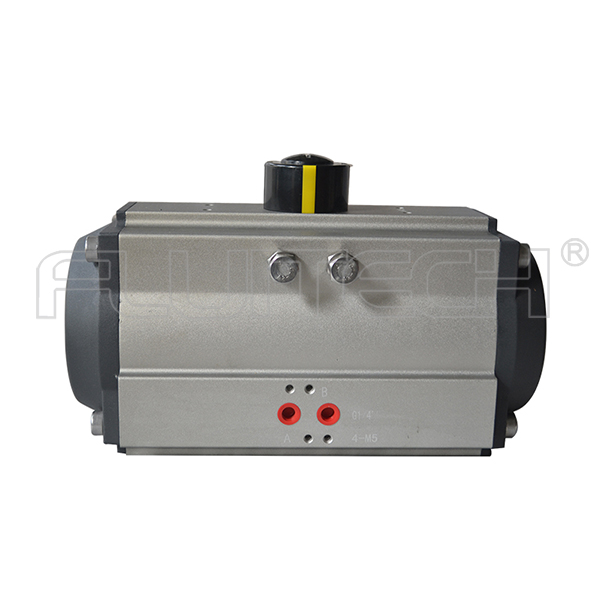

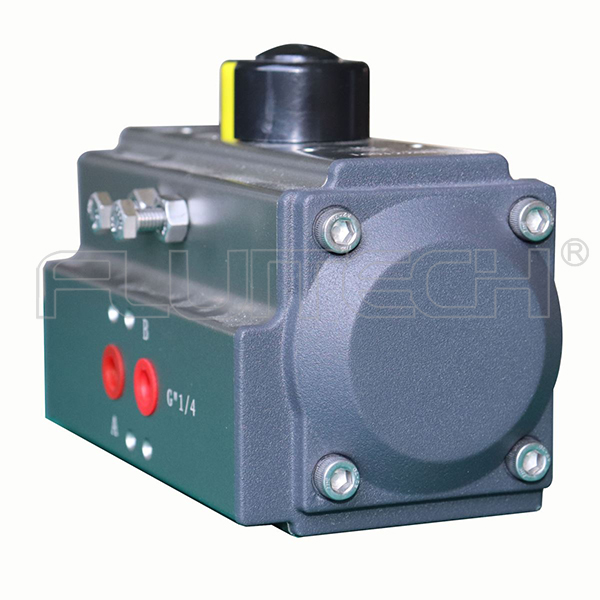

CTA1400D 雙作用AT型齒輪齒條活塞式小扭矩鋁合金氣動執行器

CTA1400D 雙作用AT型齒輪齒條活塞式小扭矩鋁合金氣動執行器

CTA1400D雙作用氣動執行器的技術參數

AT型氣動執行器說明

本公司AT型執行器在綜合運用國內外新技術，新材料，新工藝和創(chuàng )新觀念的基礎上進行研制、開發、設計而成。

AT型執行器是一種齒條和齒輪軸結構的回轉型氣缸，分單作用，雙作用兩類，適用于所有類型的1/4回轉型閥門或做1/4回轉運動的場合。

   缸體內部的特別加工處理（Ra 0.4-0.6 μm）以及采用了摩擦系數（LAT LUB）非常小的潤滑墊安裝于活塞，免除了金屬之間的摩擦。

   該執行器使用壽命長，維護方便

AT系列氣動執行器的設計特點

1. 全面符合最新的國際規范：ISO5211/DIN5211和VD/VDE3845、NAMUR標準。

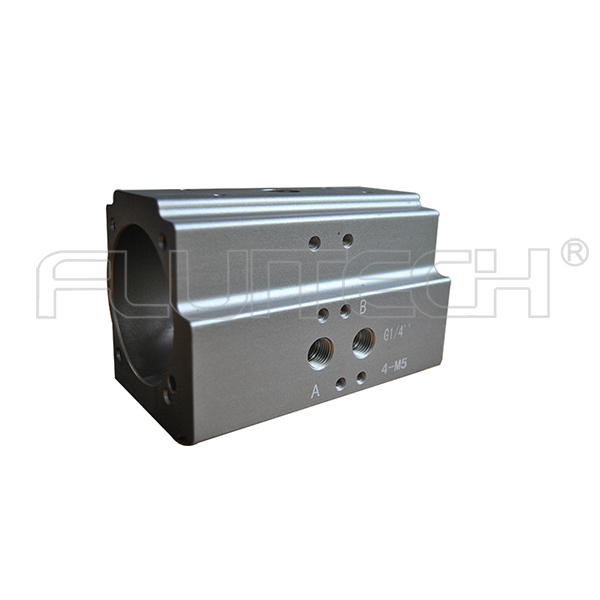

2. 擠壓的高強度鋁制缸體，內表面經細磨及硬質陽極氧化處理，使用壽命長，摩擦系數低，動作迅速。

3. 優美緊湊，現代化的造型，多規格的系列產品使用選型更經濟實惠。

4. 所有的活動表面均采用高質量的軸承，低摩擦，長壽命，無噪音。

5. 外部安裝兩個獨立的行程調節機構，方便進行±5°全開或關位置調節。

6. 外部結構一樣的執行器有雙作用式和單作用式（彈簧復位）供選擇，便于安裝輸出的所有附件。

7. NAMUR標準的多功能位置指示器可視化指示。

8. 預壓負荷彈簧，安裝、拆卸安全、方便。

9. 活塞和端蓋采用壓鑄鋁合金，強度高，重量輕。

10. 改變密封件的材料，可應用于高溫或低溫的場合。

11. 根據需要可提供多種角行程（例如：120°、135°、180°等）和三位式氣動執行器。

12. 不需要連接板，可直接安裝電磁閥。

氣動執行器如何選型

選用氣動執行器時,在已確定閥門的扭矩上再增加安全值,水蒸氣或非潤滑的液體介質增加25%安全值；非潤滑的漿料液體介質增加30%安全值；非潤滑的干氣介質增加40%安全值；非潤滑用氣體輸送的顆粒粉料介質增加60%安全值；對于清潔,低摩擦的潤滑介質增加20%安全值(上述安全值為本公司理論推薦,僅供參考). 雙作用式執行器選用示例 當控制一個需要扭矩200Nm的球閥,氣源壓力只有0.5MPa,介質為非潤滑的水蒸氣,考慮到安全因素,增加25%安全值等于250Nm,按雙作用輸出扭矩表查找氣源壓力0.5MPa,然后沿該列垂直查找等于或相近的扭矩數據,選268Nm,再沿該行向左查找其型號,選擇AT125型.

AT系列氣動執行器是一種雙活塞齒條與齒輪轉動結構的氣動執行機構。富羅泰克生產的氣動執行器為活塞式結構，使用的是鋁合金材質，適用于扭矩比較小的球閥、蝶閥以及旋塞閥，不但可以直接帶動閥桿，而且可以和蝸輪蝸桿等配合使用。

AT氣動執行器可裝配智能閥門定位器、電磁閥、回訊器限位開關、手輪機構、空氣過濾減壓閥等。

結構簡單、輸出推力大、動作平穩可靠、安全防爆等優點，在化工、煉油等對安全要求較高的生產過程中有著廣泛的應用。

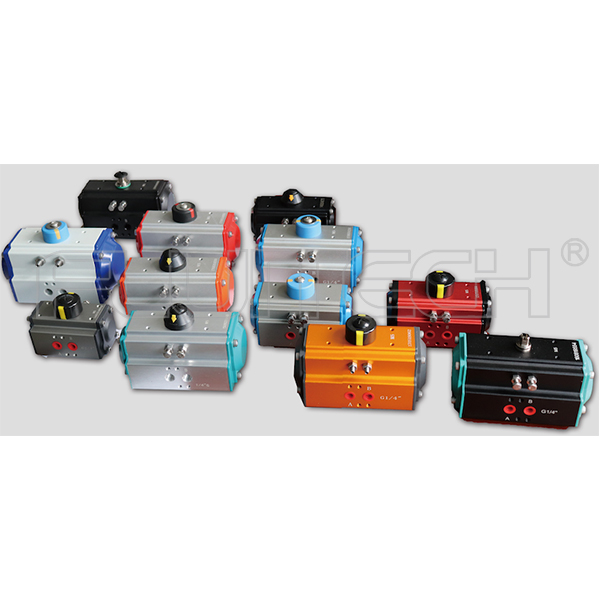

可選擇雙作用(D)、單作用(S)，同時多種規格的執行器滿足客戶各種要求。

AT氣動執行器應用范圍：球閥、蝶閥、旋塞閥等。
