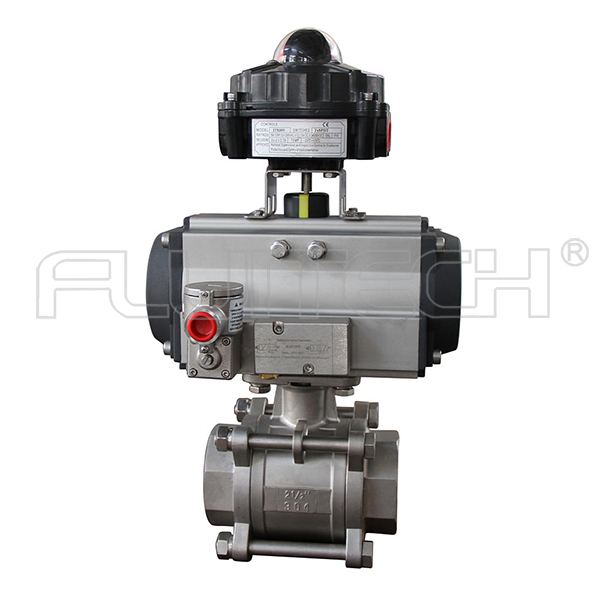

氣動三片式球閥
氣動三片式球閥閥體為三段式結構,依靠四根高承壓螺栓預緊,PN1.6MPa-PN6.4MPa Class100LB-Class400LB壓力的為鑄造閥體,PN6.4MPa-PN40.0MPa Class400LB-Class2500LB壓力下采用鍛造閥體制造。
氣動三片式球閥引進國外先進加工工藝,生產標準有GB、ANSI、API等,結構合理、造型美觀。閥座采用彈性密封結構,密封可靠,啟閉輕松。
富羅泰克生產的氣動三片式球閥閥桿采用倒密封的下裝式結構,閥腔異常升壓時,閥桿不會(huì )被沖出。三片式氣動球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。
詳細介紹:
『Q611F氣動三片式球閥』供應商,本司供應的【氣動球閥】質量先行、價格合理、售后服務較完善?!?/span>Q611F氣動三片式球閥』適用于輕重工業及樓宇管道。流體前進的道路上,讓能恩閥門為您排憂解難!【球閥】可應用于:化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業,城建等領域。
產品名稱 | Q611F氣動三片式球閥 |
產品型號 | Q611F |
公稱通徑 | DN06-DN100mm |
壓力范圍 | 1.6-32MPa |
閥體材質 | 鑄鋼,不銹鋼 |
產品概述:
Q611F三片式氣動球閥分為整體式、兩段式及三段式。閥體鑄造采用結構合理、造型美觀。閥座采用彈性密封結構,密封好,啟閉輕松。閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會(huì )被沖擊??稍O置90°開關定位機構,根據需要加鎖以防止誤操作。內螺紋連接不堪閥及對焊連接球閥適用于PN1.0~4.0MPa,工作溫度-29~180℃(密封圈為增強聚四氟乙烯)或-29~300℃(密封圈為對位聚苯)的管路上,用于截斷或接通管路中的介質,選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質。
技術參數:
公稱通徑 DN(mm) | 6-100 | |||||
公稱壓力 PN(MPa) | 1.6 | |||||
公稱壓力 PS(MPa) | 強度試驗 | 2.4 | ||||
密封試驗 | 1.8 | |||||
材料 \ 材料代號 | C | P | R | |||
主要零件 | 閥體 | WCB | CF8 304 | CF8M 316 | ||
球體 | WCB | CF8 304 | CF8M 316i | |||
閥桿 | 2Cr13 | 0Cr18Ni9Ti | 0Cr17NiMo2 | |||
密封圈 | 增強聚四氟乙烯 對位聚苯 | |||||
填料 | 聚四氟乙烯 柔性石墨 | |||||
適用工況 | 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | ||
適用溫度 | -28 ℃ -300 ℃ | |||||
氣動裝置 | 型號 | AT,DRG 系列 | ||||
氣源壓力 | 0.4-0.7MPa | |||||
執行標準 | 設計制造 | 結構長度 | 法蘭尺寸 | 壓力溫度 | 試驗檢驗 | |
GBT/12238 | Gb12221 | / | GB/T13927 | GB13927 |
公司簡介
江蘇富羅泰克控制系統有限公司是一家深受?chē)鴥韧饪蛻?hù)及用戶認可的氣動執行機構及附件專業生產廠家。公司主要骨干從2003年開始從事閥門執行器的研發制造和銷售。憑借十幾年的行業經驗,富羅泰克致力于為客戶提供世界一流的產品和服務。

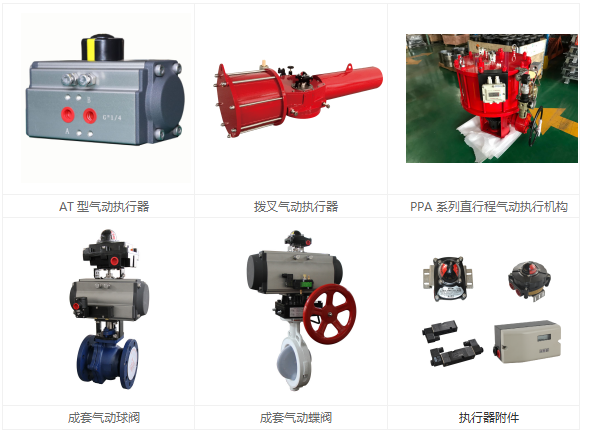

公司產品主要包括 AT系列齒輪齒條氣動執行機構;DRG系列撥叉式氣動執行機構;PPA系列直行程氣動執行機構;各種執行器附件 (離合式手輪機構、限位開關,電磁閥,過濾減壓閥,電氣定位器等控制附件);成套氣動球閥;成套氣動蝶閥等成套閥門解決方案。執行器缸徑從φ32~φ1000mm近百個規格,扭矩范圍覆蓋7.6Nm~ 200000Nm。
