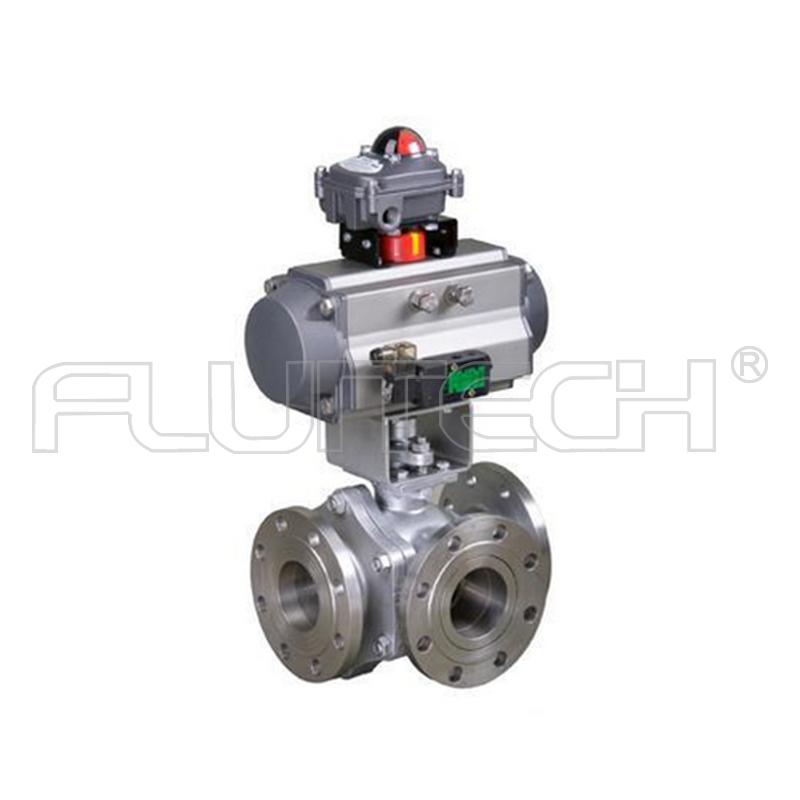

一、氣動三通不銹鋼球閥 產品概述
富羅泰克公司的氣動三通球閥是一種三通道的回轉型球閥, 用于介質分流、合流及流向切換,任何一個管道都可以作為入口或出口。氣動三通球閥分有氣動三通L型球閥和氣動三通T型球閥兩種,可以滿足不同的經營工藝要求。氣動三通L型球閥是對三條管道中的兩條管道進行切斷,氣動三通T型球閥實現把三條連通管道進行合流與分流。氣動三通不銹鋼球閥與電氣閥門定位器配套,輸入4~20mADC信號及0.4~0.7MPa氣源即可控制運轉,實現對壓力、流量、溫度、液位等參數的調節。亦配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作,并送出二對無源觸點信號指示閥門的開關。氣動三通不銹鋼球閥廣泛應用于化工,石油,輕紡,電力,食品制藥,制冷,航空,航天,造紙等工業領域。
二、氣動三通球閥 產品特點
(1)流體阻力小,其阻力系數與同長度的管段相等。
(2)結構簡單、體積小、重量輕。
(3)緊密可靠,目前球閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。
(4)操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。
(5)維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
(6)在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會(huì )引起氣動三通球閥密封面的侵蝕。
(7)適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。
產品說明
型號: | Q44F | 口徑: | DN15-200 |
材質: | CF8304/F8M316(R) |
主要性能規范
型號 | 公稱壓力 PN(MPa) | 試驗壓力(MPa) | 適用溫度 (℃) | 適用介質 | ||
殼體 | 液體密封 | 氣體密封 | ||||
Q44F-16P/C/R | 1.6 | 2 4 | 1.76 | 0.6 | ≤150 | 水、蒸汽、油品等 |
Q44F-25P/C/R | 2.5 | 3.75 | 2.75 | 0.6 | ||
Q44F-40P/C/R | 4.0 | 6.4 | 4.4 | 0.6 |
主要零件材料
型 號 | 零件名稱 | ||||
閥體 | 球體 | 閥桿 | 密封圈 | 填料 | |
Q44F-1 6C | 碳素鋼鑄件 | 1Crl8Ni9Ti | 2Cr13 | 增強聚四氟乙烯 對位聚苯 | 聚四氟乙烯 |
Q44F-25P | 304 | 304 | 304 | ||
Q44F-40R | 316 | 316 | 316 |
公司簡介
江蘇富羅泰克控制系統有限公司是一家深受?chē)鴥韧饪蛻?hù)及用戶認可的氣動執行機構及附件專業生產廠家。公司主要骨干從2003年開始從事閥門執行器的研發制造和銷售。憑借十幾年的行業經驗,富羅泰克致力于為客戶提供世界一流的產品和服務。

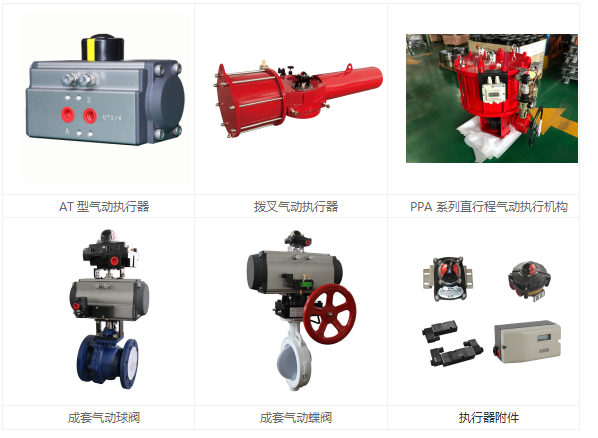

公司產品主要包括 AT系列齒輪齒條氣動執行機構;DRG系列撥叉式氣動執行機構;PPA系列直行程氣動執行機構;各種執行器附件 (離合式手輪機構、限位開關,電磁閥,過濾減壓閥,電氣定位器等控制附件);成套氣動球閥;成套氣動蝶閥等成套閥門解決方案。執行器缸徑從φ32~φ1000mm近百個規格,扭矩范圍覆蓋7.6Nm~ 200000Nm。
