氣動蝶閥橡膠閥座硬度問題及改進方案

    氣動蝶閥廠家生產的氣動蝶閥橡膠閥座的硬度一般為70至75之間，但是隨著產品結構的不斷改進，此硬度值范圍存在著以下問題：

    1、對啟閉力矩影響較大，并隨密封壓縮量而變化，由此對產品性能的影響較敏感，即對壓縮量控制值要求較高，數值范圍較窄，增加了相關零件的機械加工精度和橡壓件的制作難度。

    2、不利于裝配，尤其在橡膠閥座硬度約為75時，既不容易把其裝入閥體，又容易損壞閥座。

    3、物理機械性能比低硬度的差，對回彈和抗擦傷性能反映較明顯。

    那么該如何改進呢？專業的氣動蝶閥廠家給出了答案。

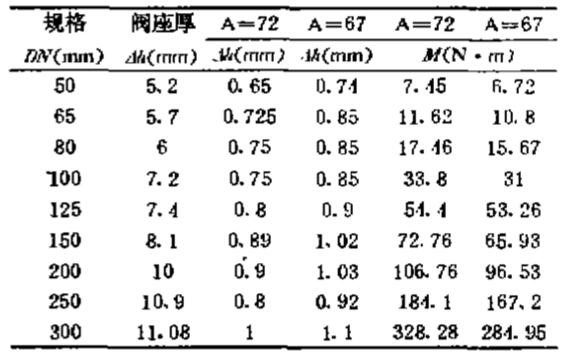

    氣動蝶閥廠家通過研究橡膠閥座硬度與密封壓縮量之間的變化對產品密封性能、啟閉力矩和使用壽命的影響，得出硬度與壓縮量之間較佳的設計參數如下圖所示：

       氣動蝶閥橡膠硬度（A）與壓縮量（△h）的關系及力矩（M）的變化圖
