普通型氣動執行器工作原理【圖】

    閥門的氣動執行器有普通型、快關型、調節型可以選擇，快關型、調節型一般是有特殊要求的會(huì )去選擇，而普通型氣動執行器，如果沒有特殊要求的話就會(huì )選購這一類，而且價格不算貴，這也是小編比較推薦大家選擇的一種氣動執行器。那么，普通型氣動執行器的原理是什么呢？它是怎么樣工作的？下面為大家進行介紹。

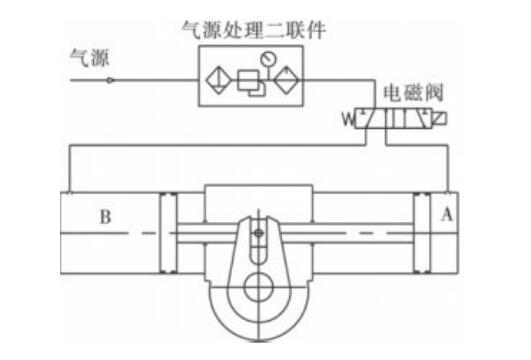

                                        圖1 普通型氣動執行器

    普通型氣動執行器是一種基本的形式，為一個氣源處理三聯件組件（包括過濾器、減壓閥和油霧器）和電磁閥（圖1），其工作原理介紹如下：

    當閥門需要開啟時電磁閥帶電氣源通過氣源處理三聯件經過電磁閥進入執行機構的A腔（執行機構B腔的氣體經電磁閥排入大氣），推動活塞左行，閥門實現開啟。

    當閥門需要關閉時電磁閥欠電換向，壓力氣體經電磁閥后進入執行機構的B腔執行機構A腔的氣體經電磁閥排入大氣），推動活塞右行，閥門實現關閉。

    當氣動執行器為單作用式時電磁閥選用兩位二通型。當氣動執行器為雙作用式時電磁閥選用兩位五通型，當要求閥門失電保位時電磁閥選用雙電控三位五通型，當要求閥門失氣保位時電磁閥選用雙氣控三位五通型。
