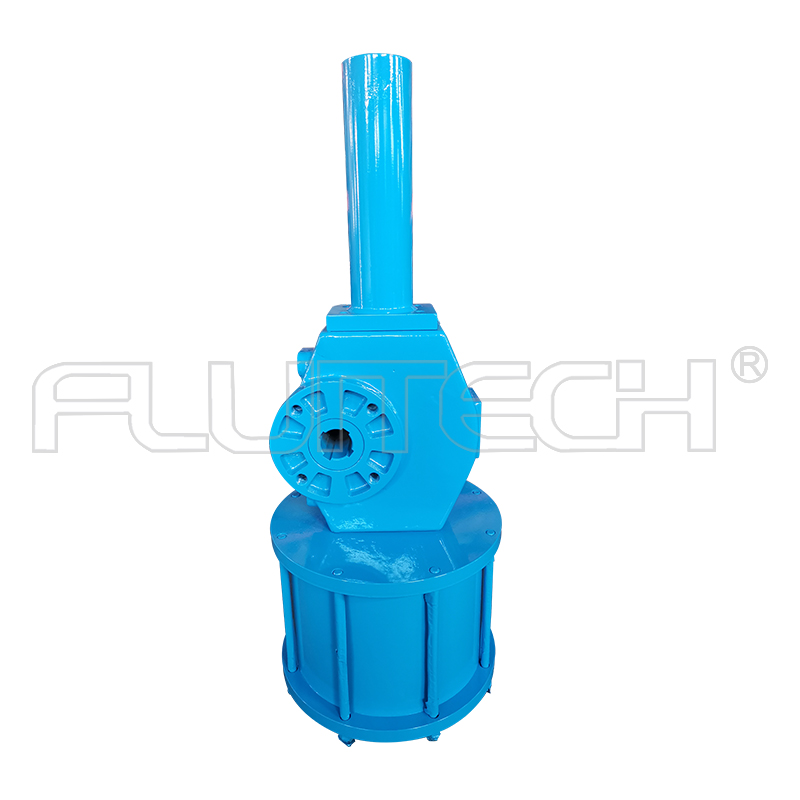

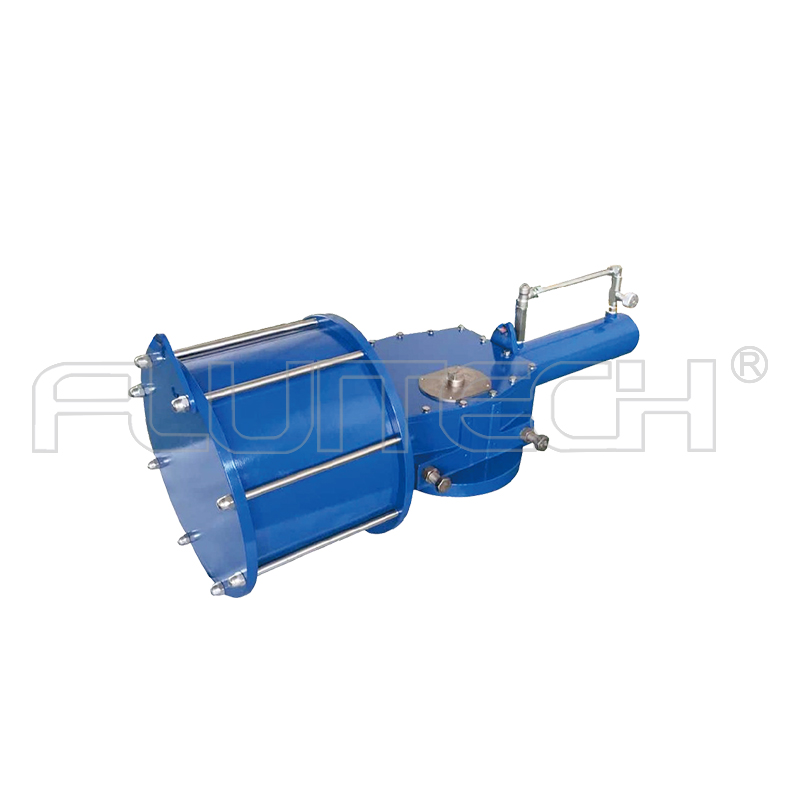

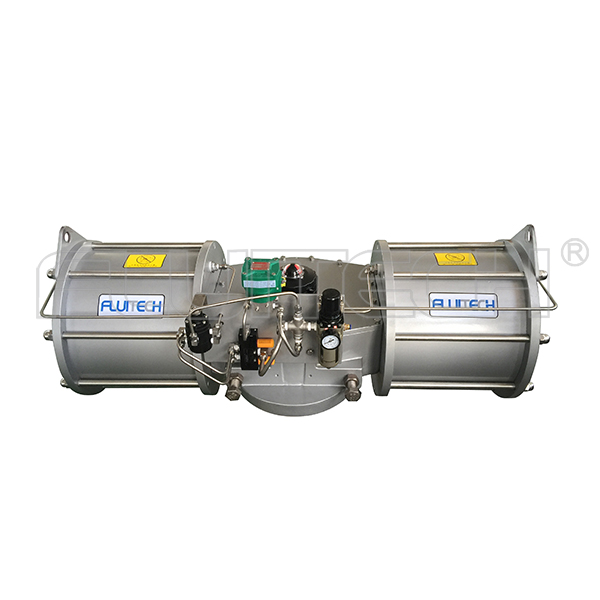

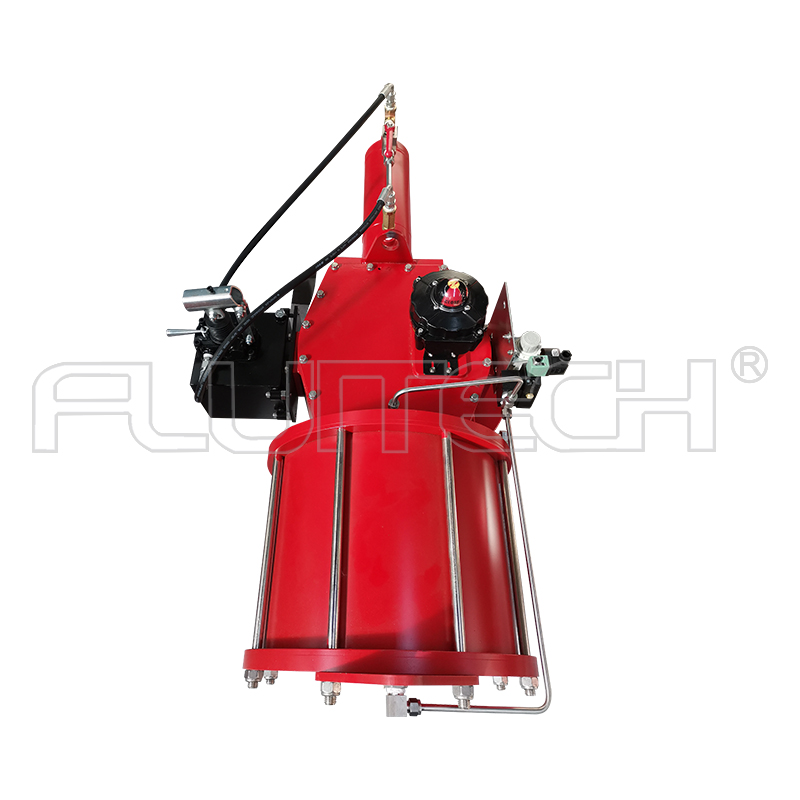

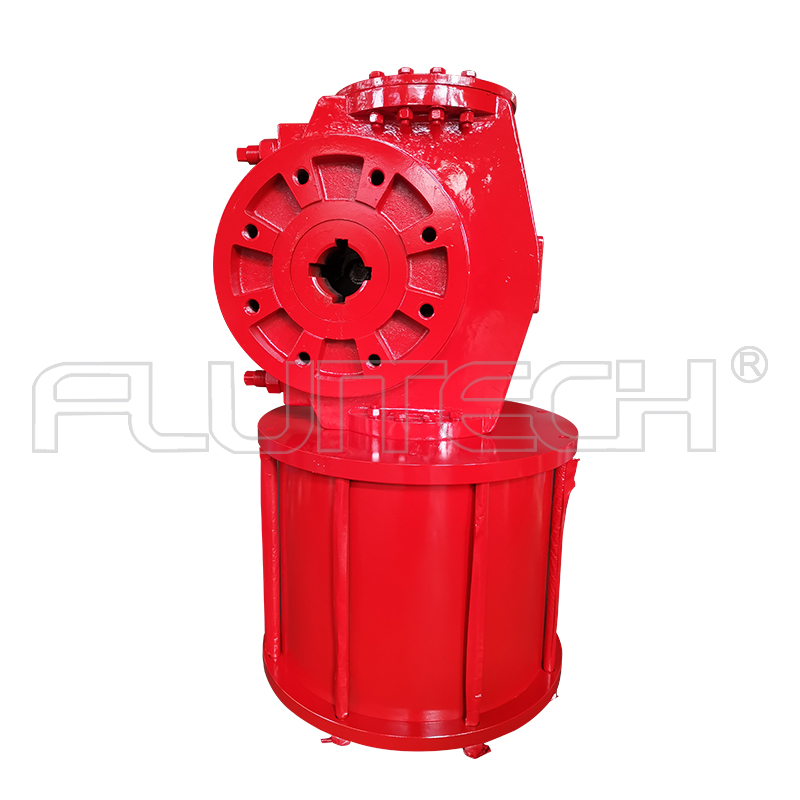

DRG01-D06-73 SIL3認證撥叉式大扭矩閥門氣動執行器

DRG01-D06-73 SIL3認證撥叉式大扭矩閥門氣動執行器

雙作用撥叉式氣動執行器產品簡介

撥叉式氣動執行器（英文：Scotch Yoke Pneumatic Actuator），是一種角行程活塞式氣動執行機構，撥叉式氣動執行器設計精巧緊湊，牢固耐用，是專門用于球閥、蝶閥、旋塞閥等適用90°轉角的閥門的開關切斷或調節控制。Fluitech  DRG系列氣動執行器具有非常特別的外形，為了提高效率而專門進行了增強模塊設計，從而減少延長使用壽命，并且已經取得TUV的SIL3認證，防護等級認證IP67，CE,ISO認證等證書。

氣動執行機構可以分為單作用和雙作用兩種類型：執行機構的開關動作都通過氣源來驅動執行的，叫做雙作用執行機構（DOUBLE ACTING）。比如氣缸的打開和關閉兩個方向的運動都是靠氣源的換向驅動來實現的，這種氣缸就稱為雙作用氣缸。而單作用執行機構的開關動作只有打開動作是氣源驅動，而關閉動作時彈簧復位。

 所以說，如果需要在失氣的情況，閥門自動復位，就選單作用氣動執行器，如果不需要，就選擇雙作用氣動執行器。

DRG01-D06-73撥叉式氣動執行器的技術參數

氣動執行器的操作介質

清潔干燥或濕潤的空氣或惰性氣體，只要和執行器的內部和潤滑劑兼容的非常腐蝕氣體。

操作介質的露點溫度為-20°C，介質中的雜質微粒尺寸不超過30u。

選用定位器時使用介質中的雜質微粒尺寸不超過5u。

潤滑

正常使用條件下，標準型無需添加潤滑劑。對低溫或高溫的使用場合，需要用特殊的潤滑劑。

氣動執行器的型號選擇

首先確定閥門啟、閉時需要的力矩，在正常使用條件下，推薦安全系數為15～20%。對水蒸氣或非潤滑介質增加至25%安全值。非潤滑的漿料液體介質增加至40%安全值：非潤滑的顆粒粉料介質增加至80%。然后根據使用的氣源壓力，查找雙作用式或單作用式輸出力矩表，就可得到準確的氣動執行器型號。單作用執行器輸出力矩表中，彈簧輸出力矩報告終點欄中的力矩即為關閉閥門的力矩。
