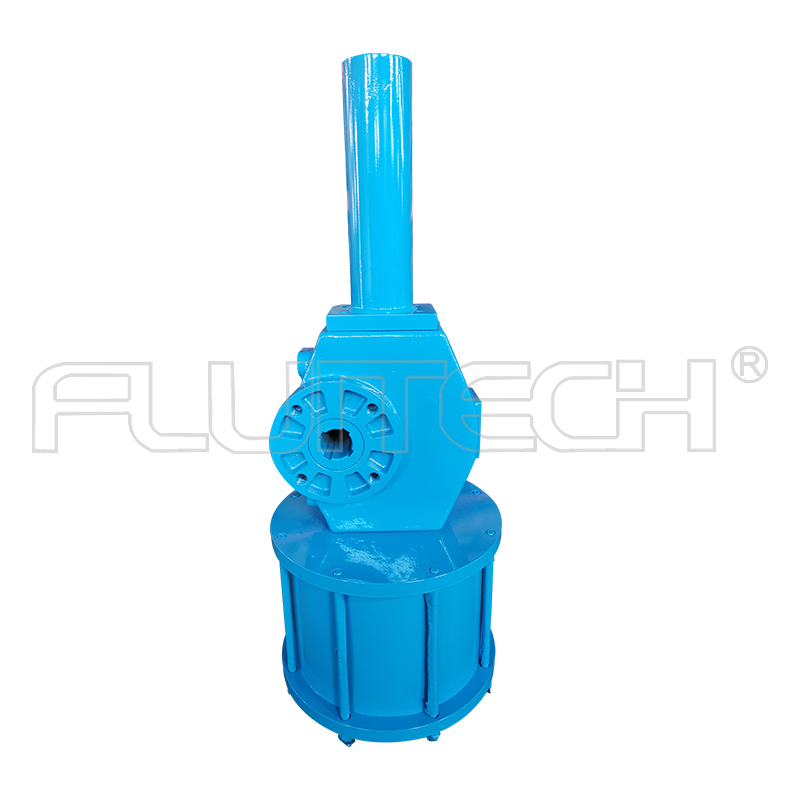

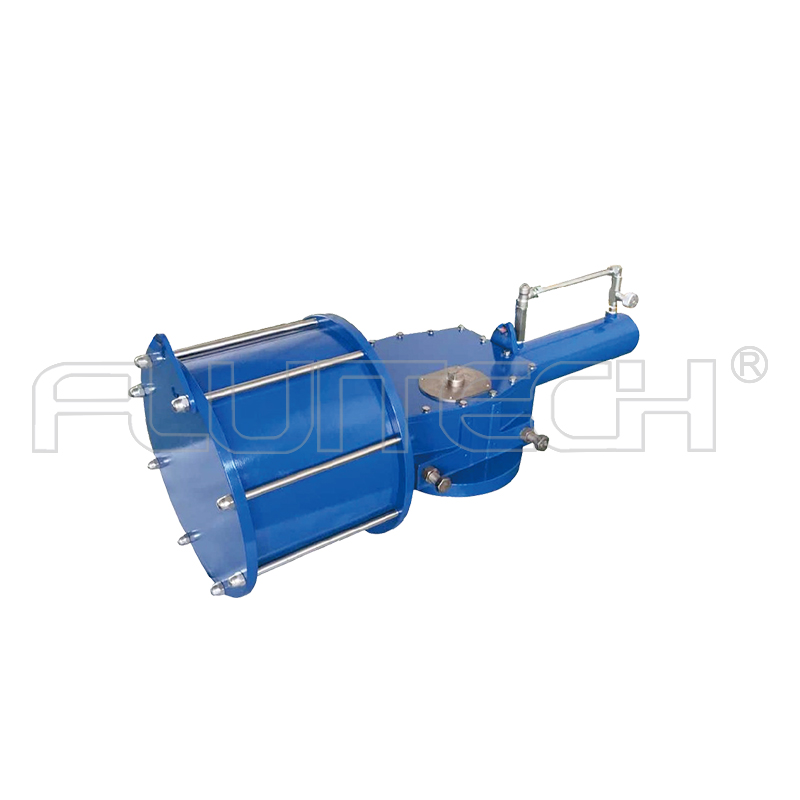

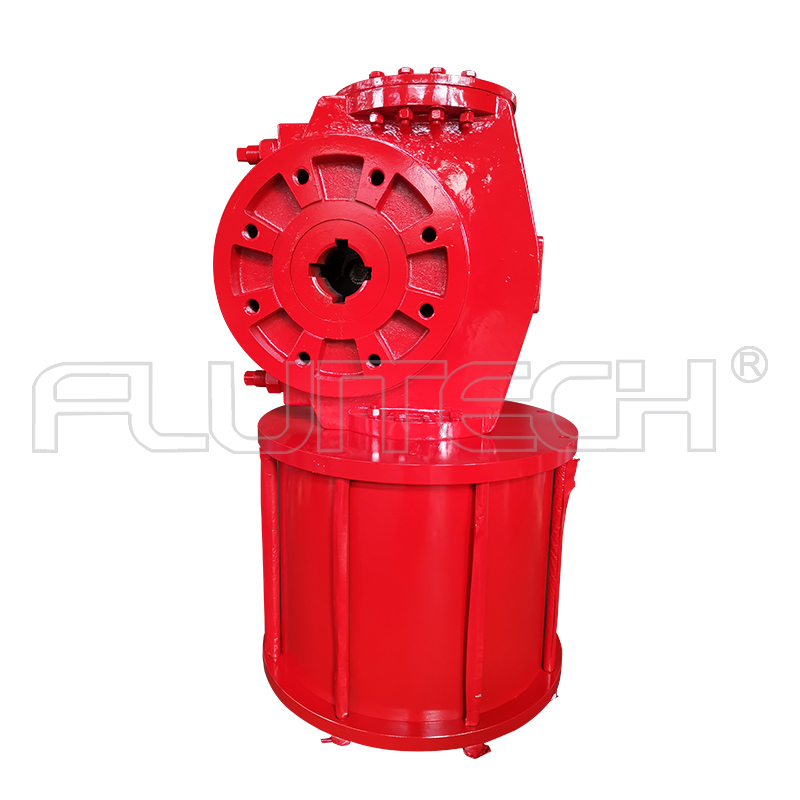

雙作用撥叉式氣動執行器產品簡介
撥叉式氣動執行器(英文:Scotch Yoke Pneumatic Actuator),是一種角行程活塞式氣動執行機構,撥叉式氣動執行器設計精巧緊湊,牢固耐用,是專門用于球閥、蝶閥、旋塞閥等適用90°轉角的閥門的開關切斷或調節控制。Fluitech DRG系列氣動執行器具有非常特別的外形,為了提高效率而專門進行了增強模塊設計,從而減少延長使用壽命,并且已經取得TUV的SIL3認證,防護等級認證IP67,CE,ISO認證等證書。
氣動執行機構可以分為單作用和雙作用兩種類型:執行機構的開關動作都通過氣源來驅動執行的,叫做雙作用執行機構(DOUBLE ACTING)。比如氣缸的打開和關閉兩個方向的運動都是靠氣源的換向驅動來實現的,這種氣缸就稱為雙作用氣缸。而單作用執行機構的開關動作只有打開動作是氣源驅動,而關閉動作時彈簧復位。
所以說,如果需要在失氣的情況,閥門自動復位,就選單作用氣動執行器,如果不需要,就選擇雙作用氣動執行器。
DRG01-S05-53撥叉式氣動執行器的技術參數
型號 | DRG01-S05-53 | 產地 | 江蘇無錫 | ||||||
品牌 | Fluitech | 材質 | 碳鋼,球墨鑄鐵 | ||||||
執行器類型 | 雙作用氣動執行器 | 行程 | 0°~90°(±5°可調) | ||||||
耗氣量 | 開向體積 | 關向體積 | 重量 | 600Kg | |||||
72.6L | 74.3L | ||||||||
氣源壓力 | 0.4~0.8MPa | 環境溫度 | 標準-20℃~+80℃; 高溫-20℃~+150℃; 低溫-40℃~+80℃; | ||||||
資質認證 | SIL3,ISO,CE,防護等級IP67 | ||||||||
連接標準 | 執行器的連接標準為 ISO 5211,與連接器配套附件的固定方式根據VDI/VDE3845 NAMUR。 | ||||||||

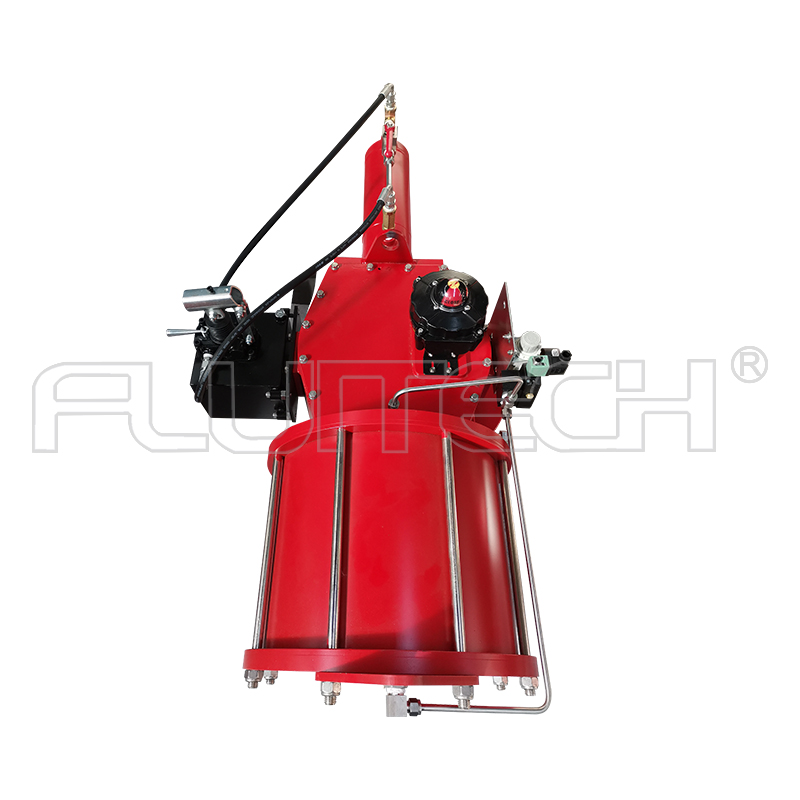

選配附件 | 定位器、過濾減壓閥、放大器、氣控閥、限位開關、電磁閥、保位閥、快排閥等 | ||||||||
執行器扭矩 (N.m) | 4.0Bar | 5.0Bar | |||||||
0° | R | 90° | 0° | R | 90° | ||||
20655 | 12150 | 20295 | 25819 | 15187 | 25368 |
1.氣動執行器的交付,存儲及安裝時的注意事項:
1.1所有的氣動頭在交付時必須經過仔細檢查以確保在運輸過程中未受損壞。如果發現任何損壞,應立即告知供應商。
1.2 標準氣動頭在出廠時保持關閉位置
1.3 為了防止惡劣天氣的影響和受潮,每臺氣動頭在存放時都用封閉式紙箱包裝完好。
1.4 氣動頭在要安裝之前不得拆除包裝,除非測試需要。
2.安裝
2.1 在搬運氣動頭時,根據氣動頭的大小和重量用合適的設備謹慎操作,以免發生危險。
在安裝時最好先檢查一下氣動頭的外觀狀況,防止在運送和操作過程中發生損壞。
2.2 為了方便定期檢測和相應的維護操作,氣動頭應安裝在容易接觸到的地方,保證設計要求的性能。
氣動頭安裝時應保證——對應,以確保氣動頭不會(huì )受到因安裝不當引起的意外壓力的影響。
安裝完畢后,在會(huì )后檢查一下氣動頭,開啟和關閉操作幾次,以確保氣動頭正常運作。
氣動頭在裝備時已加過潤滑油,因此以后不需要在額外加潤滑油。
利用干燥且干凈的空氣可以延長氣動頭合其他附件的使用壽命。
2.2.1推薦的空氣質量
含油量:上限:5mg/m3 下限:1mg/m3
含水量:上限3oc下線:-20oc
粉塵顆粒的最大尺寸:40微米
2.2.2 氣動頭安裝可以與管道平行,也可以與之成90°
2.2.3 通常情況下操作氣動頭的方法是順時針關閉,逆時針開啟,在有特定要求情況下可以逆轉。
2.3確定氣動頭和閥門同時處于開啟或關閉的位置。
2.4在閥門上裝備氣動頭時,檢查整套裝置(閥門的氣動頭)是否正確對齊,以確保聯接部分能銜接。
2.5 無論氣動頭是直接與閥門連接還是用支架與閥門連接,聯接螺栓必須先按比例預緊,以分散壓力,然后才能完全擰緊。
在完全擰緊連接螺栓前,對氣動頭進行試操作兩次,以確保能正確合軸。
