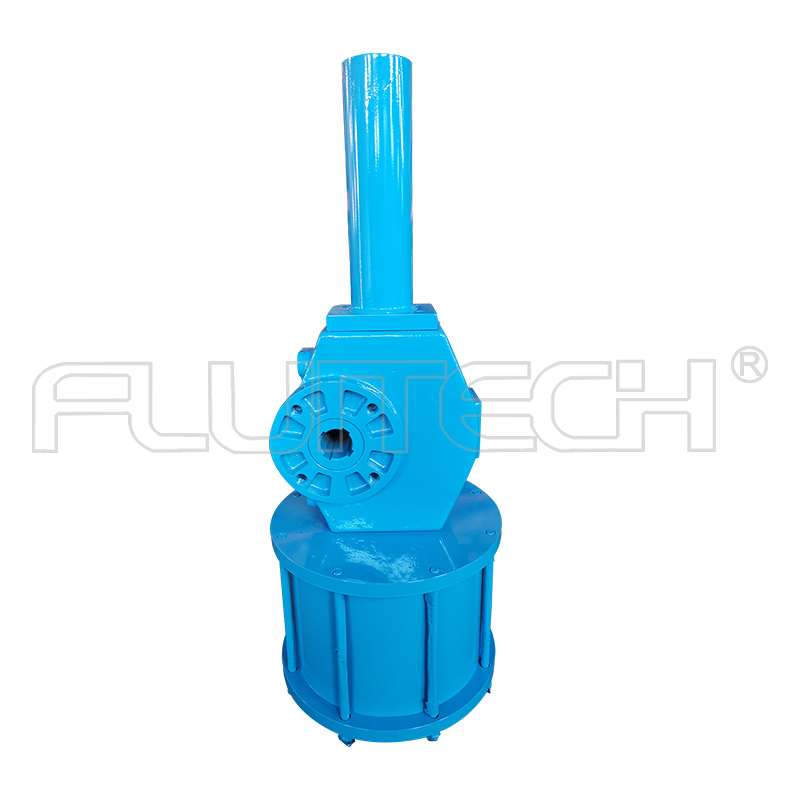

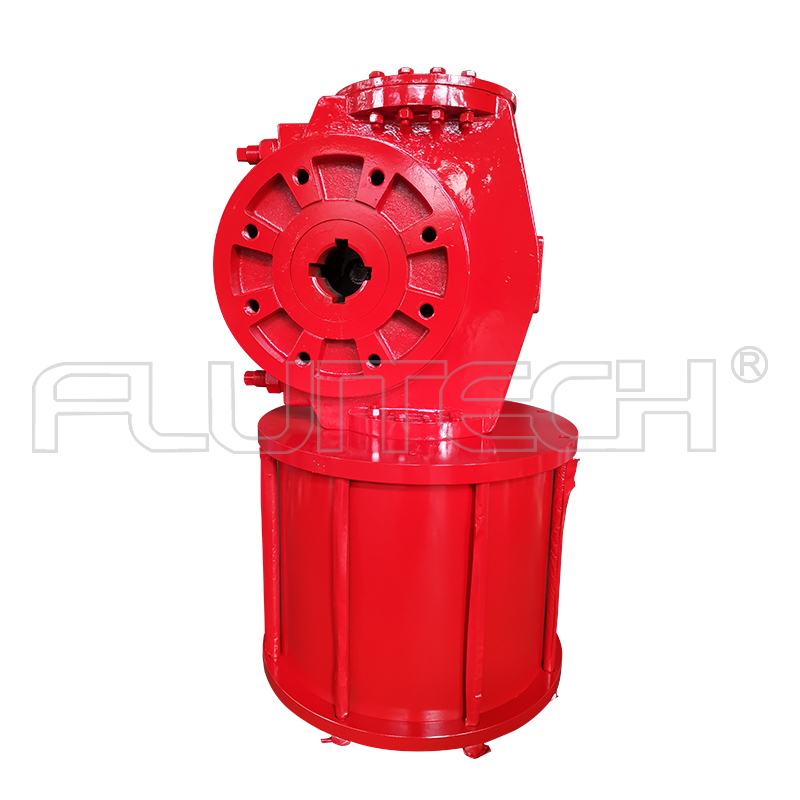

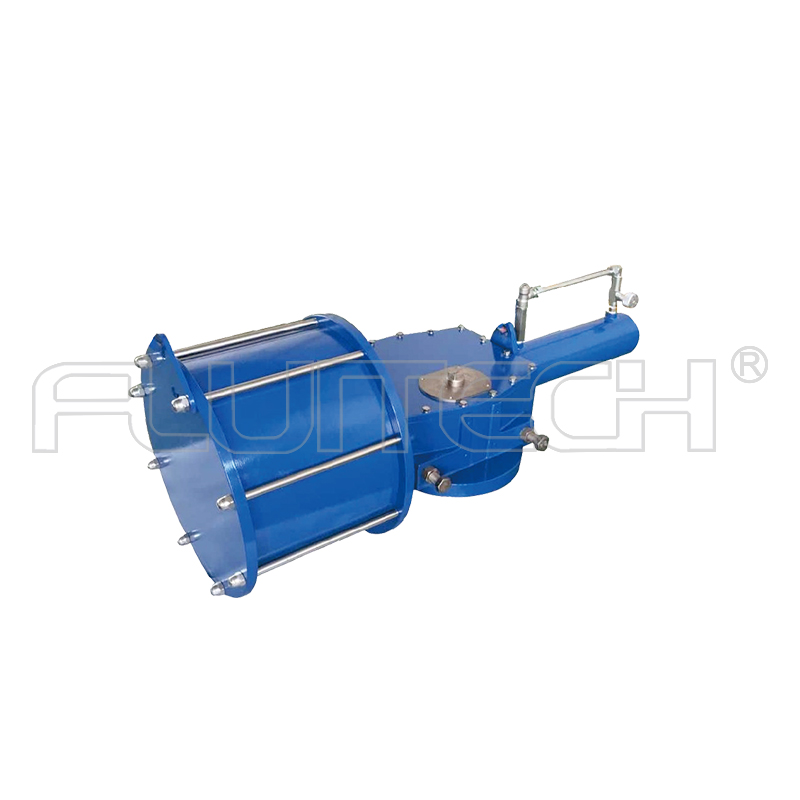

單作用撥叉式氣動執行器產品簡介
撥叉式氣動執行器（英文：Scotch Yoke Pneumatic Actuator），是一種角行程活塞式氣動執行機構，撥叉式氣動執行器設計精巧緊湊，牢固耐用，是專門用于球閥、蝶閥、旋塞閥等適用90°轉角的閥門的開關切斷或調節控制。Fluitech DRG系列氣動執行器具有非常特別的外形，為了提高效率而專門進行了增強模塊設計，從而減少延長使用壽命，并且已經取得TUV的SIL3認證，防護等級認證IP67，CE,ISO認證等證書。
氣動執行機構可以分為單作用和雙作用兩種類型：執行機構的開關動作都通過氣源來驅動執行的，叫做雙作用執行機構（DOUBLE ACTING）。比如氣缸的打開和關閉兩個方向的運動都是靠氣源的換向驅動來實現的，這種氣缸就稱為雙作用氣缸。而單作用執行機構的開關動作只有打開動作是氣源驅動，而關閉動作時彈簧復位。
所以說，如果需要在失氣的情況，閥門自動復位，就選單作用氣動執行器，如果不需要，就選擇雙作用氣動執行器。
DRG01-S04-53撥叉式氣動執行器的技術參數
型號 | DRG01-S04-53 | 產地 | 江蘇無錫 | ||||||
品牌 | Fluitech | 材質 | 碳鋼，球墨鑄鐵 | ||||||
執行器類型 | 單作用氣動執行器 | 行程 | 0°～90°（±5°可調） | ||||||
耗氣量 | 開向體積 | 關向體積 | 重量 | 375Kg | |||||
59.5L | 60.6L | ||||||||
氣源壓力 | 0.4~0.8MPa | 環境溫度 | 標準-20℃～+80℃； 高溫-20℃～+150℃； 低溫-40℃～+80℃； | ||||||
資質認證 | SIL3，ISO,CE,防護等級IP67 | ||||||||
連接標準 | 執行器的連接標準為 ISO 5211，與連接器配套附件的固定方式根據VDI/VDE3845 NAMUR。 | ||||||||
選配附件 | 定位器、過濾減壓閥、放大器、氣控閥、限位開關、電磁閥、保位閥、快排閥等 | ||||||||
執行器扭矩 （N.m） | 4.0Bar | 5.0Bar | |||||||
0° | R | 90° | 0° | R | 90° | ||||
16809 | 9888 | 16516 | 21011 | 12359 | 20644 | ||||

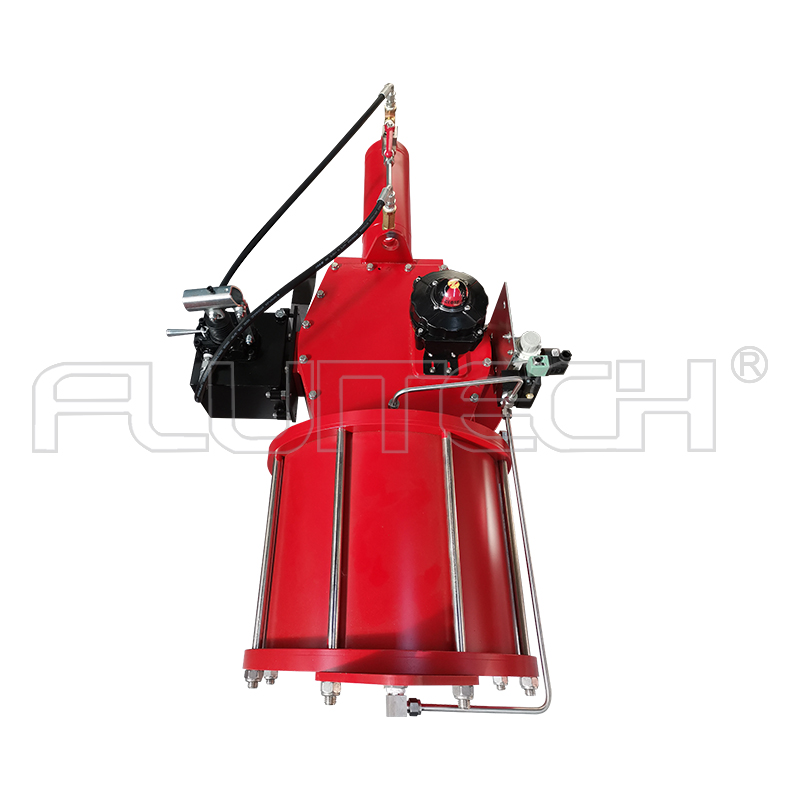

單作用撥叉氣動執行器的附件選配與功能介紹：
單電控電磁閥：供電時閥門打開或關閉，斷電時閥門關閉或打開 (可提供防爆型)。
雙電控電磁閥：一個線圈得電時閥門打開，另一個線圈得電時閥門關閉，有記憶功能 (可提供防爆型)。
限位開關：遠距離傳送閥門的開關位置的信號 (可提供防爆型)。
電氣定位器：根據電流信號 (標準4-20mA)的大小對閥門的介質流量調節控制(可提供防爆型)。
氣動定位器：根據氣壓信號 (標0.02-0.1MPa)的大小對閥門的介質流量調節控制。
電氣轉換器：將電流信號轉換成氣壓信號，與氣動定位器配套使用 (可提供防爆型)。
氣源處理三聯件：包括空氣減壓閥、過濾器、油霧器，對氣源穩壓、清潔、運動部件潤滑作用。
手動操作機構：自動控制在不正常情況下可以手動操作。
