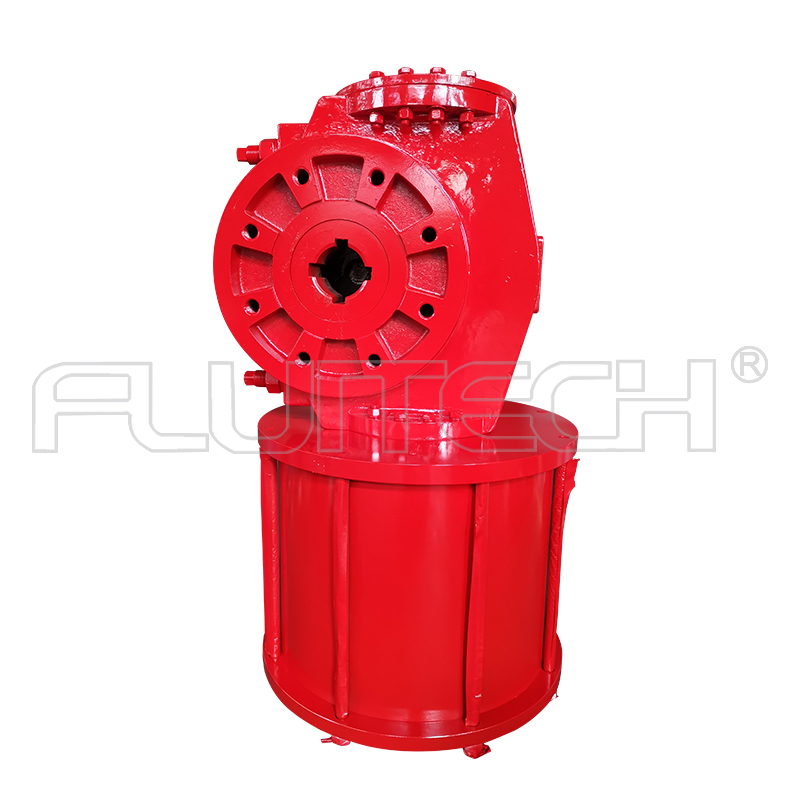

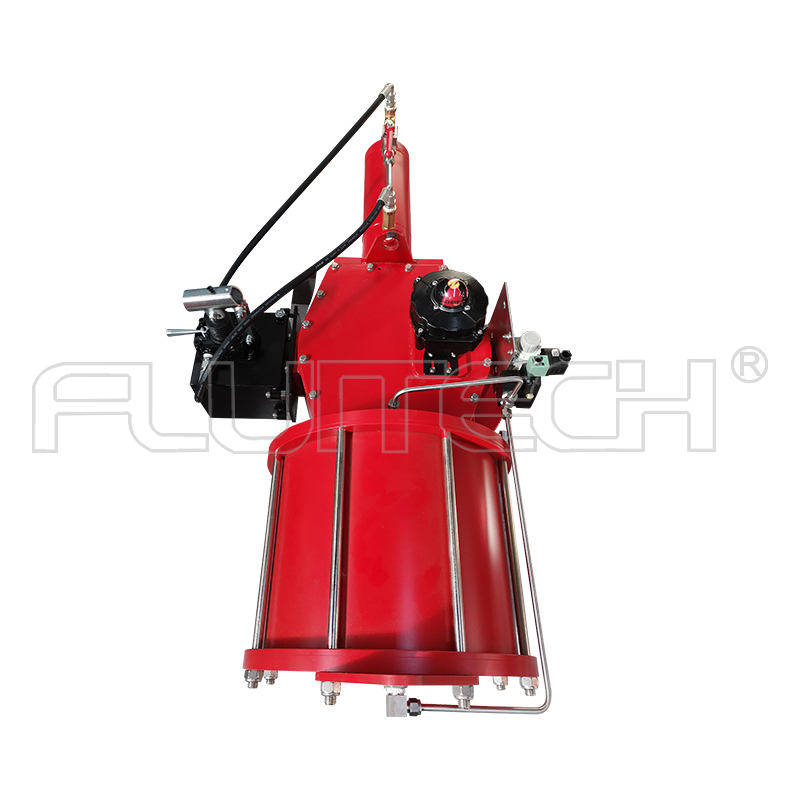

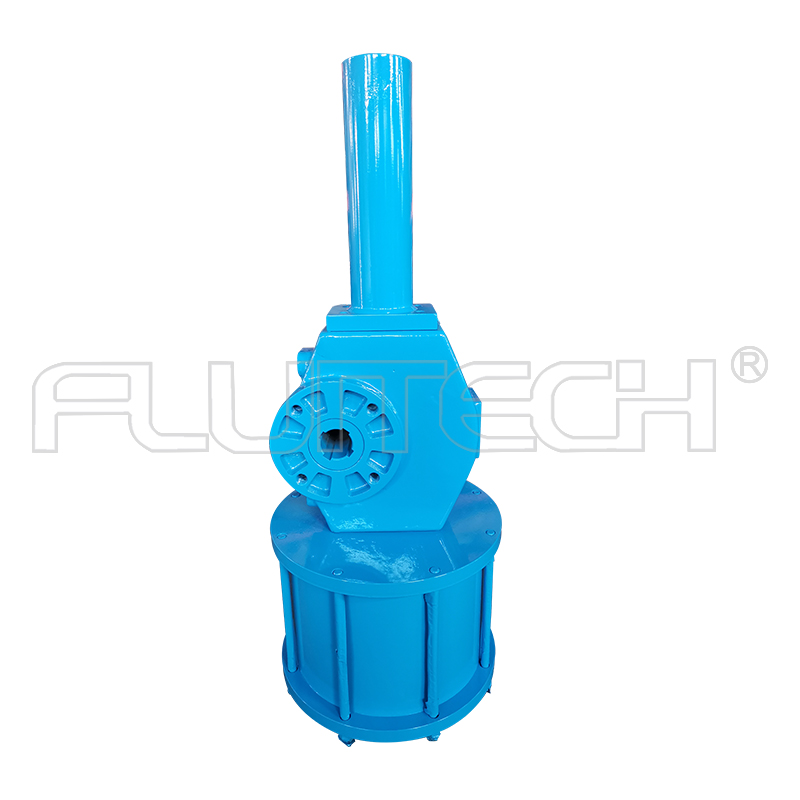

DRG01-D04-48 SIL3認證撥叉式大扭矩閥門氣動執行器
雙作用撥叉式氣動執行器產品簡介
撥叉式氣動執行器(英文:Scotch Yoke Pneumatic Actuator),是一種角行程活塞式氣動執行機構,撥叉式氣動執行器設計精巧緊湊,牢固耐用,是專門用于球閥、蝶閥、旋塞閥等適用90°轉角的閥門的開關切斷或調節控制。Fluitech DRG系列氣動執行器具有非常特別的外形,為了提高效率而專門進行了增強模塊設計,從而減少延長使用壽命,并且已經取得TUV的SIL3認證,防護等級認證IP67,CE,ISO認證等證書。
氣動執行機構可以分為單作用和雙作用兩種類型:執行機構的開關動作都通過氣源來驅動執行的,叫做雙作用執行機構(DOUBLE ACTING)。比如氣缸的打開和關閉兩個方向的運動都是靠氣源的換向驅動來實現的,這種氣缸就稱為雙作用氣缸。而單作用執行機構的開關動作只有打開動作是氣源驅動,而關閉動作時彈簧復位。
所以說,如果需要在失氣的情況,閥門自動復位,就選單作用氣動執行器,如果不需要,就選擇雙作用氣動執行器。
DRG01-D04-48撥叉式氣動執行器的技術參數
型號 | DRG01-D04-48 | 產地 | 江蘇無錫 | ||||||
品牌 | Fluitech | 材質 | 碳鋼,球墨鑄鐵 | ||||||
執行器類型 | 雙作用氣動執行器 | 行程 | 0°~90°(±5°可調) | ||||||
耗氣量 | 開向體積 | 關向體積 | 重量 | 340Kg | |||||
48.6L | 49.7L | ||||||||
氣源壓力 | 0.4~0.8MPa | 環境溫度 | 標準-20℃~+80℃; 高溫-20℃~+150℃; 低溫-40℃~+80℃; | ||||||
資質認證 | SIL3,ISO,CE,防護等級IP67 | ||||||||
連接標準 | 執行器的連接標準為 ISO 5211,與連接器配套附件的固定方式根據VDI/VDE3845 NAMUR。 | ||||||||
選配附件 | 定位器、過濾減壓閥、放大器、氣控閥、限位開關、電磁閥、保位閥、快排閥等 | ||||||||
執行器扭矩 (N.m) | 4.0Bar | 5.0Bar | |||||||
0° | R | 90° | 0° | R | 90° | ||||
13787 | 8110 | 13494 | 17234 | 10137 | 16867 |
氣動執行器的作用:
氣動調節裝置對于目前來說是閥門驅動的主要輔助設備,其中又以執行器為最,而作為其中的氣動執行器,則是目前執行機構中比較典型的裝置。這種氣動執行機構主要是其內部的活塞與閥體的閥桿進行連接,這樣的連接主要的作用就是當需要閥門對管道介質起到調節的時候,氣動裝置能夠快速的驅動閥門實現管道的自動化操作,對介質起到穩定的調節,使得介質的流量得到控制。而且使用了這種裝置的閥門,目前都被稱之為氣動閥門,是流體管道中使用的比較多的閥裝置。
而且這種氣動執行器還能夠提高閥門在啟閉的時候主要的精準度,這是目前這種類型的閥裝置所能夠體現出來的特色之處了。而作為一種氣動閥門,目前也是管道系統中數一數二的幫手,能夠幫助管道中的介質起到穩定運輸的作用,而且對于管道本身也是有幫助的,能夠防止介質流動的不規律對管道壁造成的損壞,這就是目前氣動執行器與閥門組合形成的閥裝置的有效使用了。
