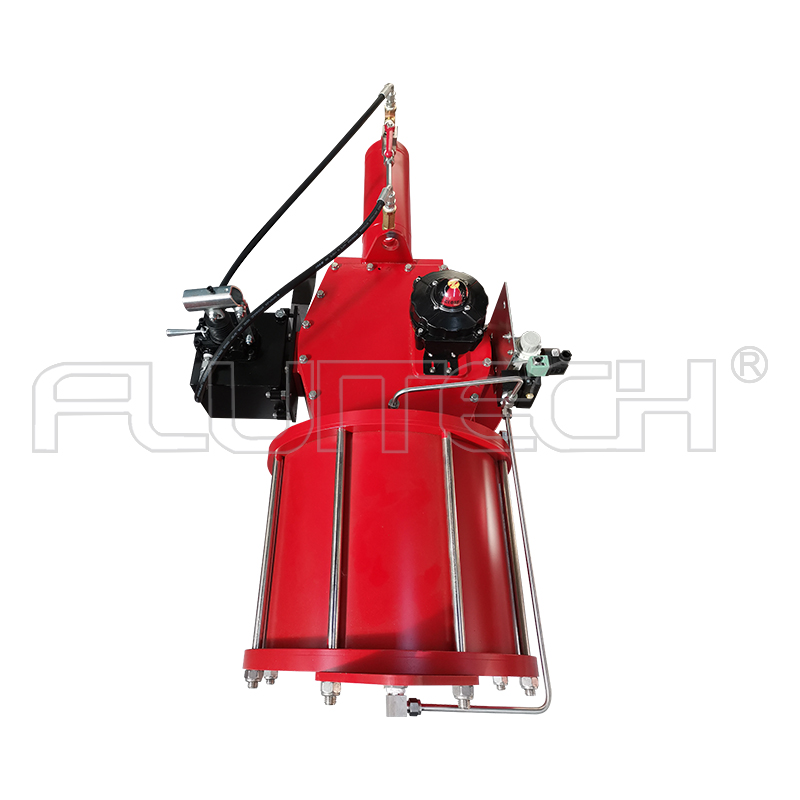

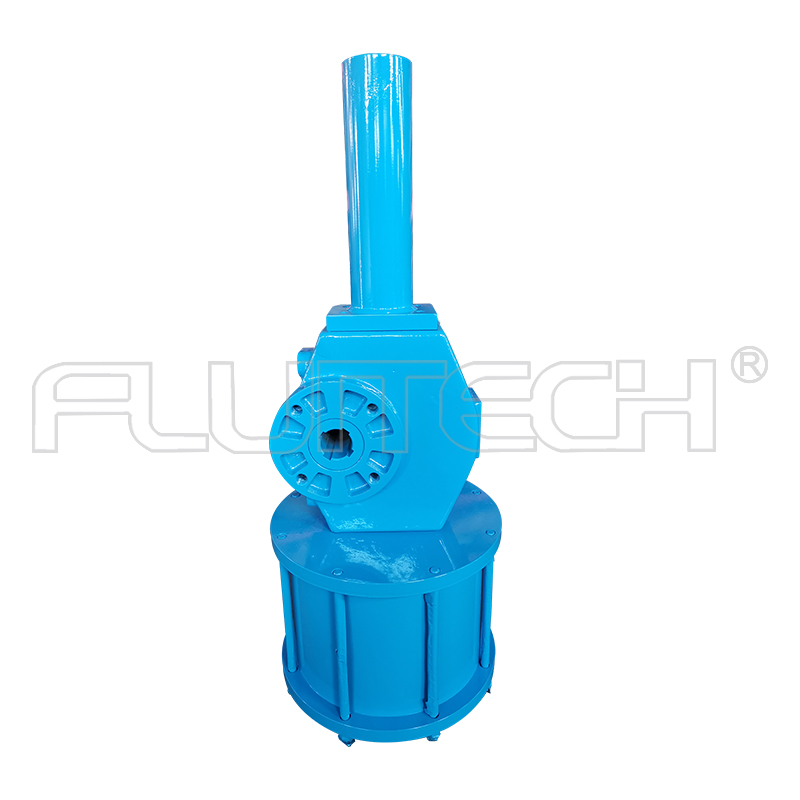

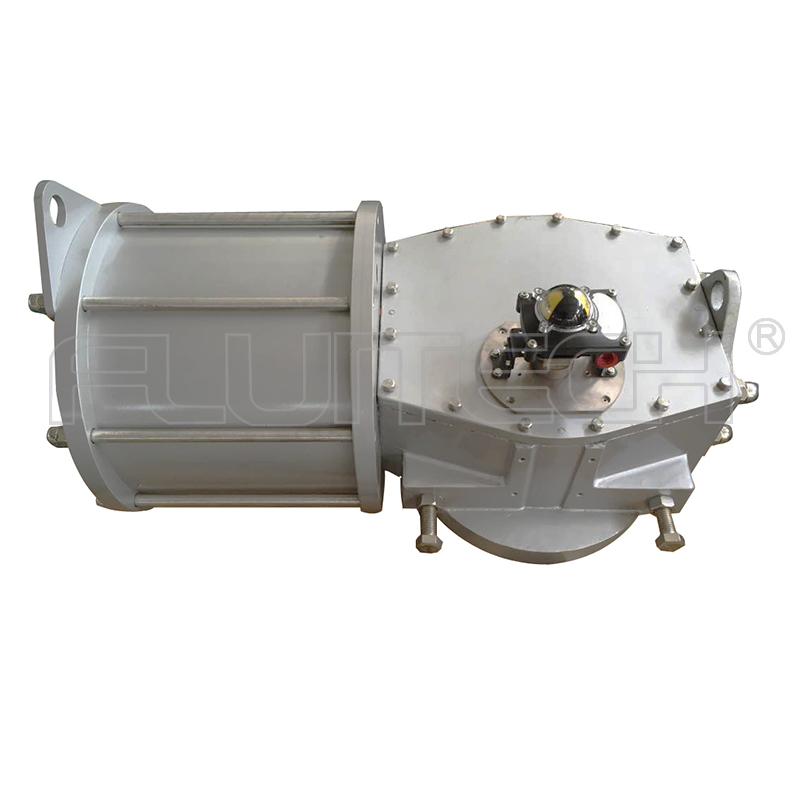

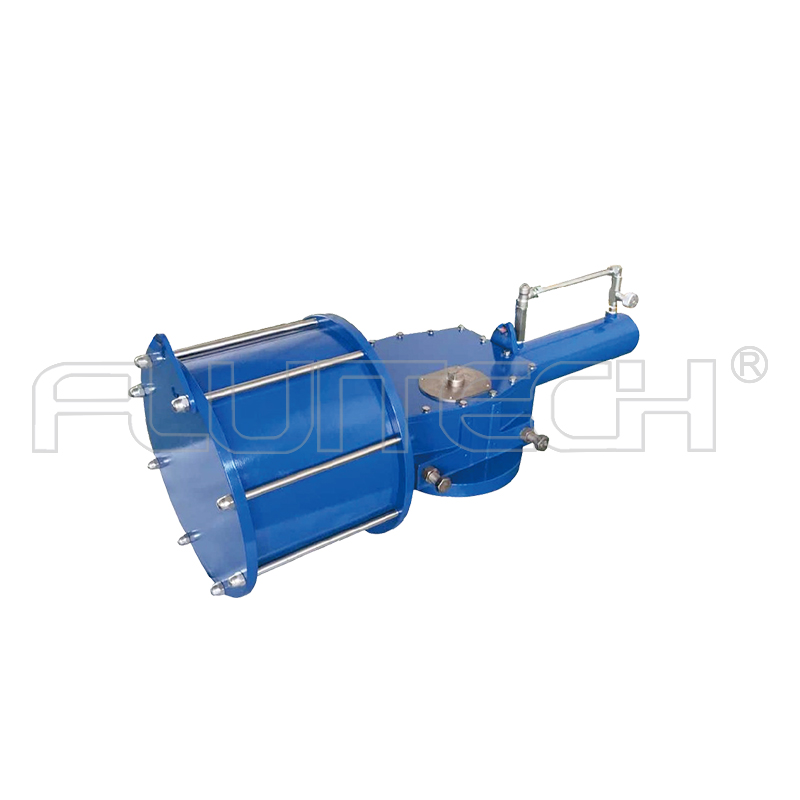

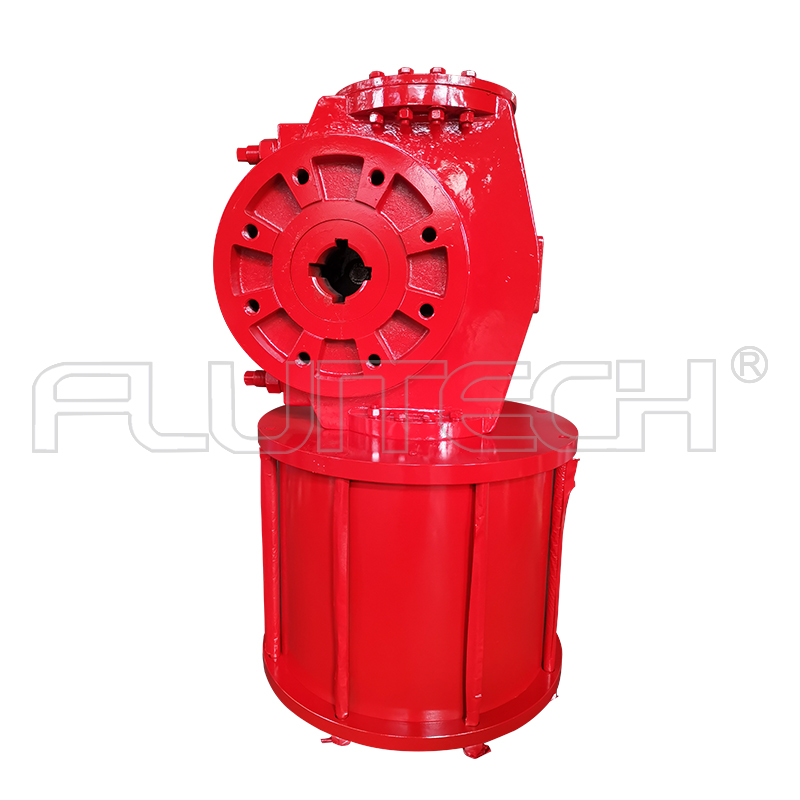

雙作用撥叉式氣動執行器產品簡介
撥叉式氣動執行器（英文：Scotch Yoke Pneumatic Actuator），是一種角行程活塞式氣動執行機構，撥叉式氣動執行器設計精巧緊湊，牢固耐用，是專門用于球閥、蝶閥、旋塞閥等適用90°轉角的閥門的開關切斷或調節控制。Fluitech DRG系列氣動執行器具有非常特別的外形，為了提高效率而專門進行了增強模塊設計，從而減少延長使用壽命，并且已經取得TUV的SIL3認證，防護等級認證IP67，CE,ISO認證等證書。
氣動執行機構可以分為單作用和雙作用兩種類型：執行機構的開關動作都通過氣源來驅動
執行的，叫做雙作用執行機構（DOUBLE ACTING）。比如氣缸的打開和關閉兩個方向的運動都是靠氣源的換向驅動來實現的，這種氣缸就稱為雙作用氣缸。而單作用執行機構的開關動作只有打開動作是氣源驅動，而關閉動作時彈簧復位。
所以說，如果需要在失氣的情況，閥門自動復位，就選單作用氣動執行器，如果不需要，就選擇雙作用氣動執行器。
DRG01-D04-43撥叉式氣動執行器的技術參數
型號 | DRG01-D04-43 | 產地 | 江蘇無錫 | ||||||
品牌 | Fluitech | 材質 | 碳鋼，球墨鑄鐵 | ||||||
執行器類型 | 雙作用氣動執行器 | 行程 | 0°～90°（±5°可調） | ||||||
耗氣量 | 開向體積 | 關向體積 | 重量 | 310Kg | |||||
38.8L | 40L | ||||||||
氣源壓力 | 0.4~0.8MPa | 環境溫度 | 標準-20℃～+80℃； 高溫-20℃～+150℃； 低溫-40℃～+80℃； | ||||||
資質認證 | SIL3，ISO,CE,防護等級IP67 | ||||||||
連接標準 | 執行器的連接標準為 ISO 5211，與連接器配套附件的固定方式根據VDI/VDE3845 NAMUR。 | ||||||||
選配附件 | 定位器、過濾減壓閥、放大器、氣控閥、限位開關、電磁閥、保位閥、快排閥等 | ||||||||
執行器扭矩 （N.m） | 4.0Bar | 5.0Bar | |||||||
0° | R | 90° | 0° | R | 90° | ||||
11064 | 6508 | 10771 | 13830 | 8135 | 13464 | ||||
撥叉式氣動執行器的優勢
1.開啟關閉扭矩大，更適合大口徑大扭矩蝶閥、球閥控制，
蝶閥與球閥運動特性之一為啟動點和關閉點所需扭矩最大。如果能在蝶閥啟動點和關閉點提供大扭矩無疑將使蝶閥的控制更輕松可靠。
撥叉式氣動執行器運作時，輸出力扭能隨角度改變而改變，并且在閥門開啟或關閉位置能獲得最大力矩值，這正好與閥門的規律相符。 相比齒輪齒條式執行器，撥叉式氣動執行器更能節省力矩
2.使用壽命更長
光滑耐磨的軸套，多點導向密封，使密封性能提高的同時大幅降低摩擦，并且起到支撐和固定作用，能使活塞及撥叉在運動過程中更加平穩
3.工作速度更快
相對于同扭矩齒輪齒條式氣動執行器，工作反應速度更快
4.類軸承結構，更低的動力磨損
傳統的齒輪齒條式執行器傳動方式為鋁合金的活塞與鋼質的軸之間進行滑動摩擦，Fluitech撥叉式執行器采用類軸承結構，傳動方式為合金鋼滾珠與合金鋼撥叉之間的滾動摩擦，降低摩擦系數，減小內在動力磨損。
