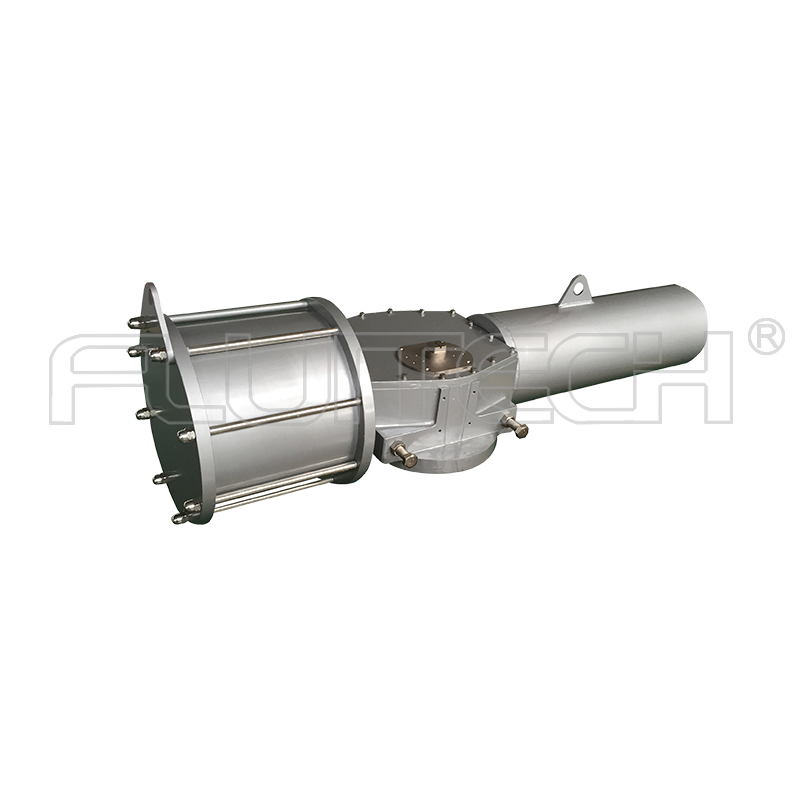

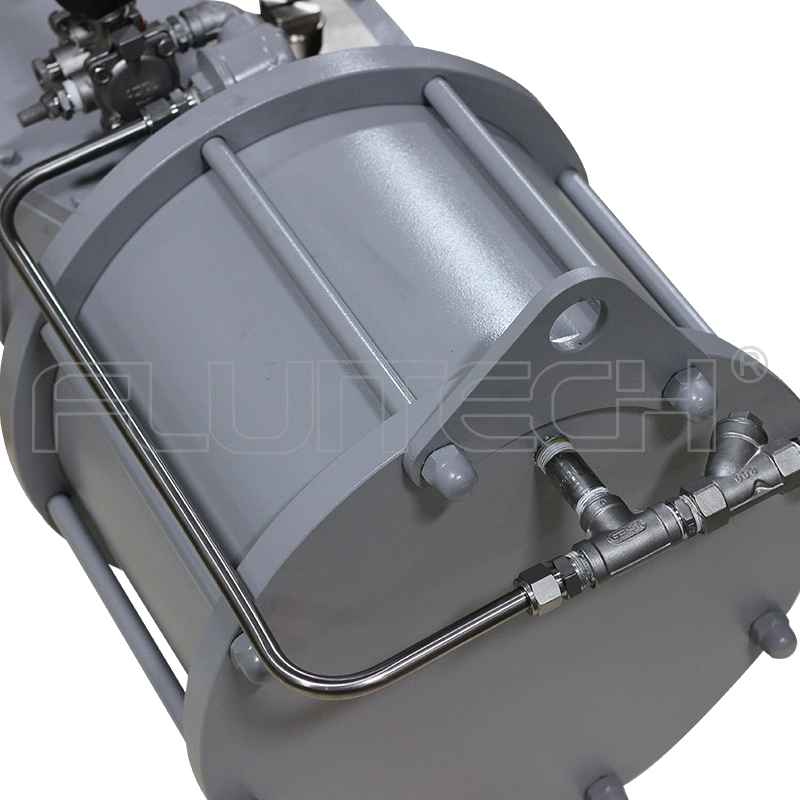

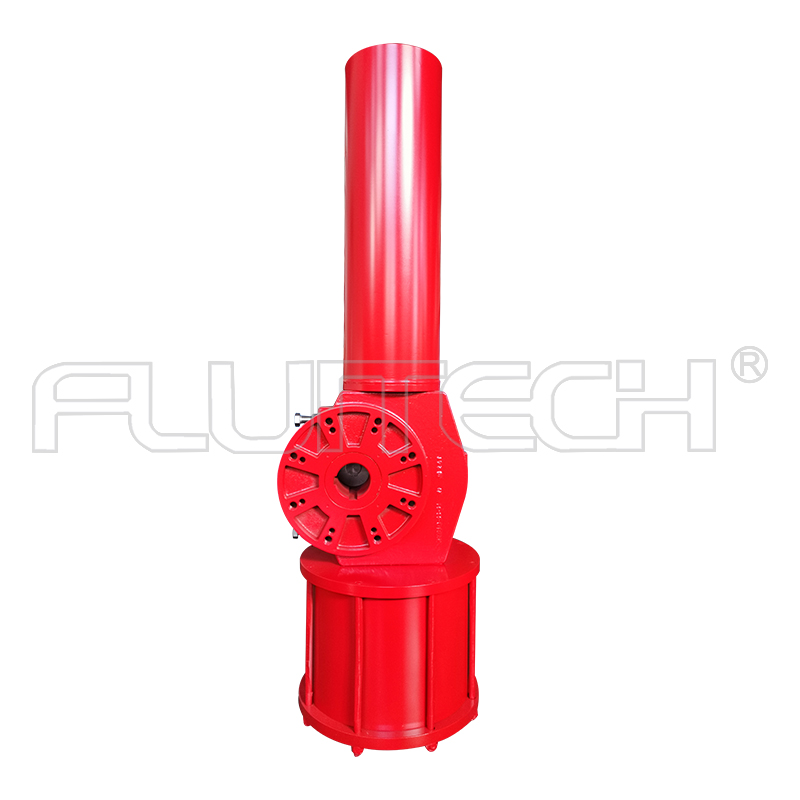

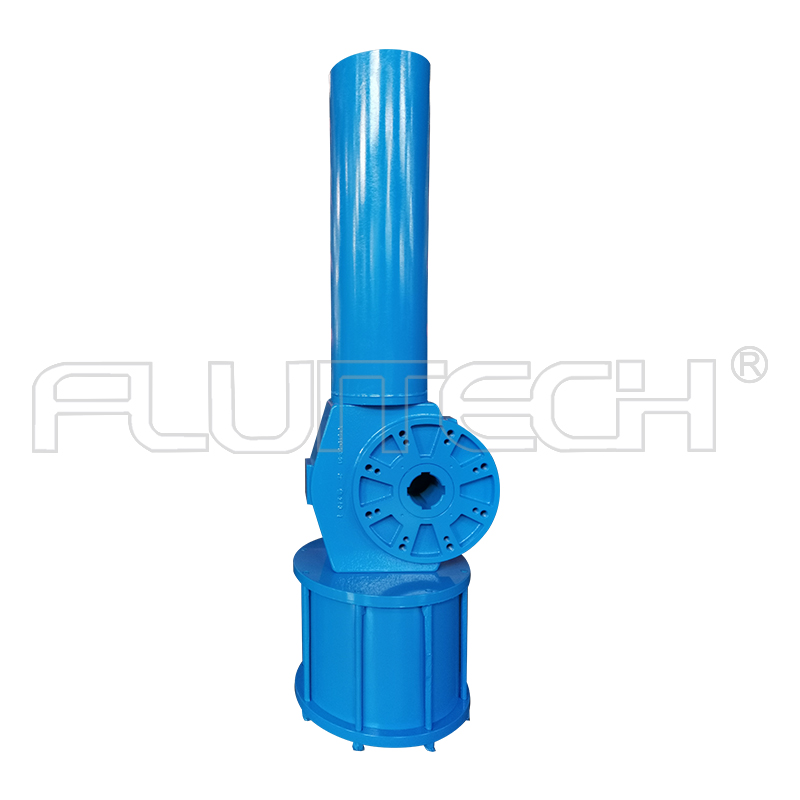

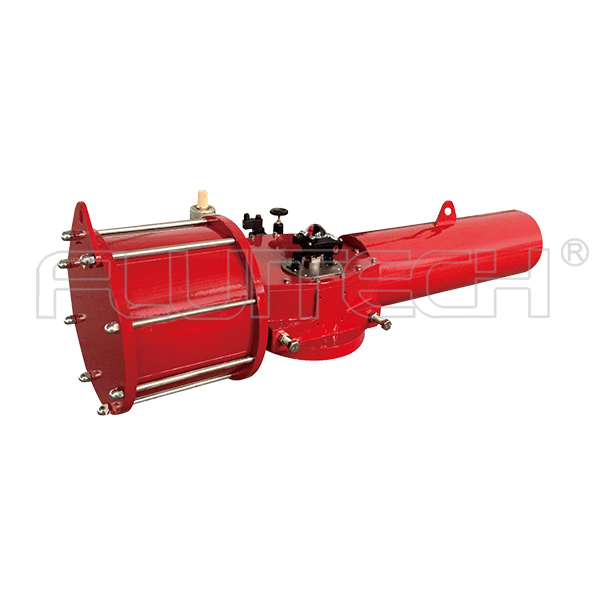

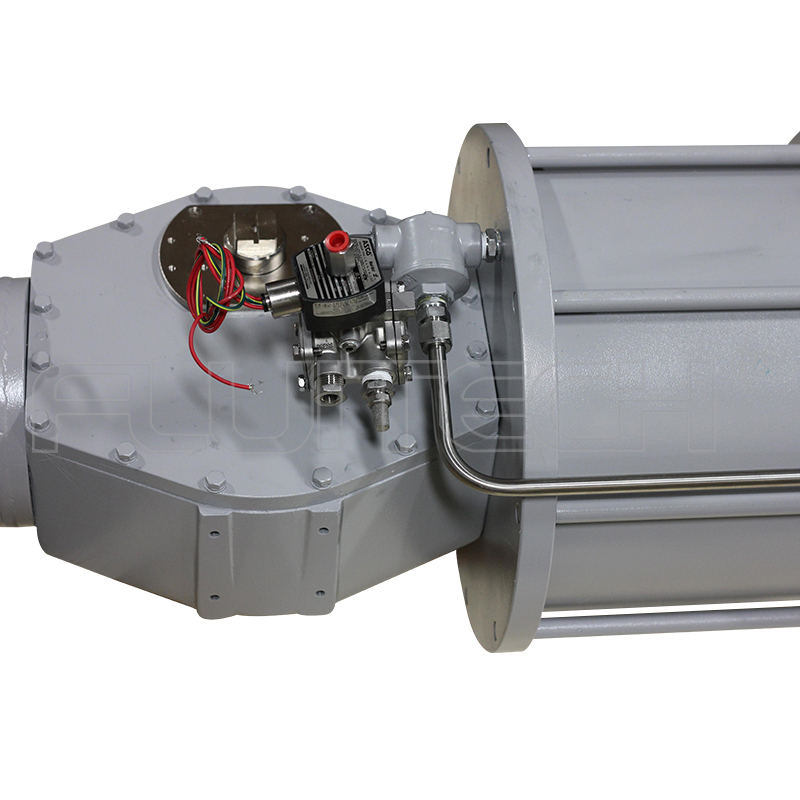

撥叉式氣動執行器產品簡介
撥叉式氣動執行器（英文：Scotch Yoke Pneumatic Actuator），是一種角行程活塞式氣動執行機構，撥叉式氣動執行器設計精巧緊湊，牢固耐用，是專門用于球閥、蝶閥、旋塞閥等適用90°轉角的閥門的開關切斷或調節控制。氣動執行器分雙作用和單作用，雙作用氣動執行器和單作用氣動執行器其實在使用起來是差不多的，最根本的區別在于內部結構，單作用執行器多了彈簧這個零部件，所以其最大的優勢在于斷電后可以復位！
單作用的成本比雙作用要高，單作用氣動執行器(氣動執行器內部有彈簧，在斷開氣源情況下，彈簧會(huì )自動復位，提供力量使球閥恢復到起始的開啟或關閉狀態)，若選擇雙作用執行器，在斷開氣源情況下，執行器失去動力，閥位保持在失氣一瞬間處于的那個位置。如果需要在失氣情況，閥門自動復位，就選單作用執行器，如果不需要，就選雙作用執行器。
DRG01-S08-100 撥叉式氣動執行器的技術參數
型號 | DRG01-S08-100 | 產地 | 江蘇無錫 | |||||
品牌 | Fluitech | 材質 | 碳鋼，球墨鑄鐵 | |||||
執行器類型 | 單作用氣動執行器 | 行程 | 0°～90°（±5°可調） | |||||
耗氣量 | 292L | 重量 | 4200Kg | |||||
氣源壓力 | 0.4~0.8MPa | 環境溫度 | 標準-20℃～+80℃； 高溫-20℃～+150℃； 低溫-40℃～+80℃； | |||||
資質認證 | SIL3，ISO,CE,防護等級IP67 | |||||||
連接標準 | 執行器的連接標準為 ISO 5211，與連接器配套附件的固定方式根據VDI/VDE3845 NAMUR。 | |||||||
選配附件 | 定位器、過濾減壓閥、放大器、氣控閥、限位開關、電磁閥、保位閥、快排閥等 | |||||||
執行器扭矩 （N.m） | 4.2Bar | 5.5Bar | ||||||
0° | R | 90° | 0° | R | 90° | |||
63896 | 50114 | 106493 | 79109 | 62046 | 131849 | |||
氣動執行器的優點
1、 以空氣為工作介質，用后可直接排到大氣中，處理方便。與液壓傳動相比不必設置回收的油箱和管道。
2、 動作迅速、反應快、維護簡單、工作介質清潔，不存在介質變質問題。
3、 工作環境適應性好，特別是在易燃、易爆、多塵埃、強磁、強振、潮濕、有輻射和溫度變化大的惡劣環境中工作時，安全可靠性?xún)?yōu)于液壓、電子和電氣機構。
4、 因空氣的粘度很?。s為液壓油動力粘度的萬分之一），其損失也很小，所以便于集中供氣、遠距離輸送。外泄漏不會(huì )像液壓傳動那樣嚴重污染環境。
5、 與液壓傳動相比，氣壓傳動動作迅速、反應快、維護簡單、工作介質清潔，不存在介質變質等問題。
6、 成本低，過載能自動保護
氣壓傳動的缺點
1、 氣動執行機構的缺點在于它的控制精度低，不能和電動、液動執行機構相比。這是源于氣動執行機構的壓縮氣體驅動方式，氣體的易壓縮性，使得氣動執行機構缺乏足夠的抗偏移性能，因此在控制精度方面缺少競爭力。
2、 由于空氣具有可壓縮性，因此工作速度穩定性稍差。但采用氣液聯動裝置會(huì )得到較滿意的效果。
3、 因工作壓力低（一般為0.31.0MPa），又因結構尺寸不宜過大，總輸出力不宜大于10～40kN。
4、 噪聲較大，在高速排氣時要加消聲器。
5、 氣動裝置中的氣信號傳遞速度在聲速以?xún)缺入娮蛹肮馑俾?，因此，氣?dòng)控制系統不宜用于元件級數過多的復雜回路。
