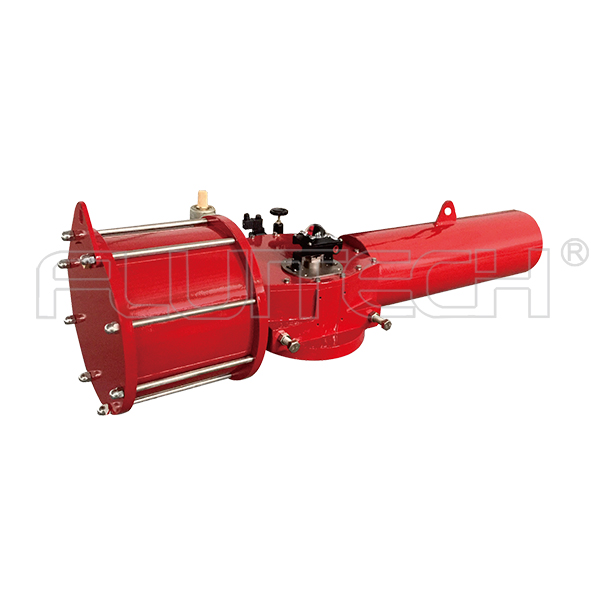

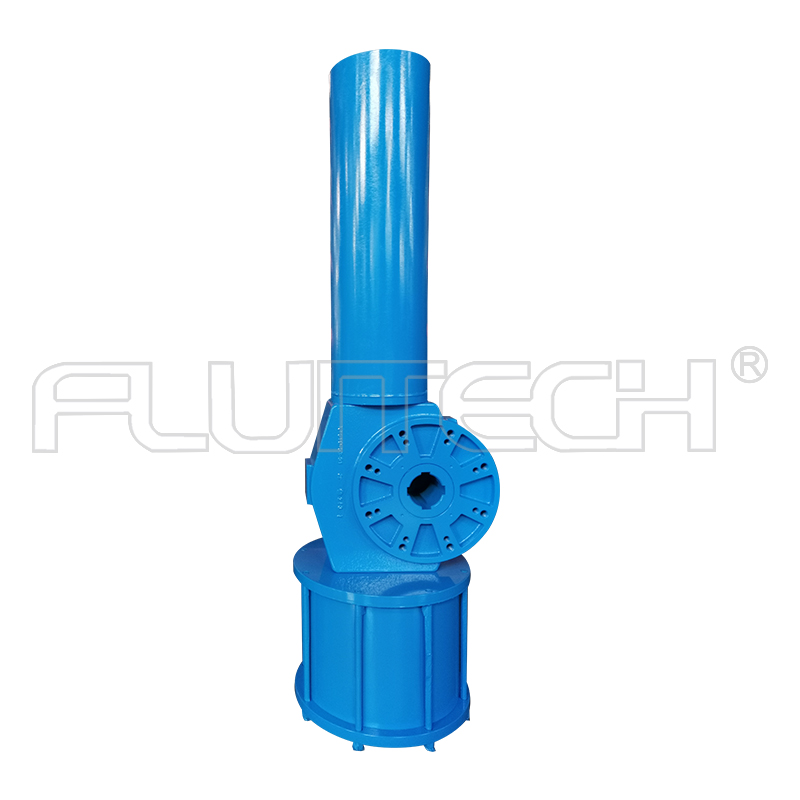

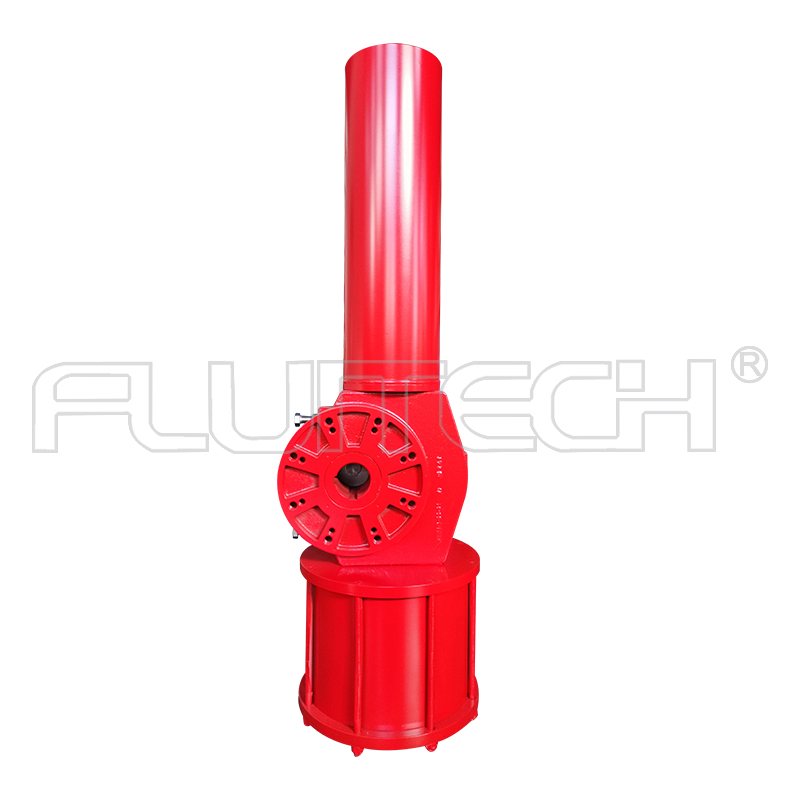

DRG01-S08-80 SIL3認證撥叉式大扭矩閥門氣動執行器

DRG01-S08-80 SIL3認證撥叉式大扭矩閥門氣動執行器

撥叉式氣動執行器產品簡介

撥叉式氣動執行器（英文：Scotch Yoke Pneumatic Actuator），是一種角行程活塞式氣動執行機構，撥叉式氣動執行器設計精巧緊湊，牢固耐用，是專門用于球閥、蝶閥、旋塞閥等適用90°轉角的閥門的開關切斷或調節控制。氣動執行器分雙作用和單作用，雙作用氣動執行器和單作用氣動執行器其實在使用起來是差不多的，最根本的區別在于內部結構，單作用執行器多了彈簧這個零部件，所以其最大的優勢在于斷電后可以復位！

單作用的成本比雙作用要高，單作用氣動執行器(氣動執行器內部有彈簧，在斷開氣源情況下，彈簧會(huì )自動復位，提供力量使球閥恢復到起始的開啟或關閉狀態)，若選擇雙作用執行器，在斷開氣源情況下，執行器失去動力，閥位保持在失氣一瞬間處于的那個位置。如果需要在失氣情況，閥門自動復位，就選單作用執行器，如果不需要，就選雙作用執行器。

DRG01-S08-80 撥叉式氣動執行器的技術參數

氣動執行器的優勢

1、接受連續的氣信號，輸出直線位移（加電/氣轉換裝置后，也可以接受連續的電信號），有的配上搖臂后，可輸出角位移。

2、有正、反作用功能。

3、移動速度大，但負載增加時速度會(huì )變慢。

4、輸出力與操作壓力有關。

5、檢修維護簡單，對環境的適應性好。

6、輸出功率較大。

7、具有防爆功能。

氣動執行器的缺點

1、控制精度較低，雙作用的氣動執行器，斷氣源后不能回到預設位置。單作用的氣動執行器，斷氣源后可以依靠彈簧回到預設位置

2、可靠性高，但氣源中斷后閥門不能保持（加保位閥后可以保持）。

3、不便實現分段控制和程序控制。

氣動執行器安裝尺寸標準

氣動執行器與閥門安裝、連接尺寸根據國際標準ISO5211、DIN3337和VDI/VDE3845進行設計，可與普通氣動執行器互換。

氣源孔符合 NAMUR 標準。

氣動執行器底部軸裝配孔(符合ISO5211標準)成雙四方形，便于帶方桿的閥線性或45°轉角安裝。

輸出軸的頂部和頂部的孔符合 NAMUR 標準。

兩端的調整螺釘可調整閥門的開啟角度。

相同規格的有雙作用式、單作用式(彈簧復位)。

可根據閥門需要選擇方向，順時針或逆時針旋轉。

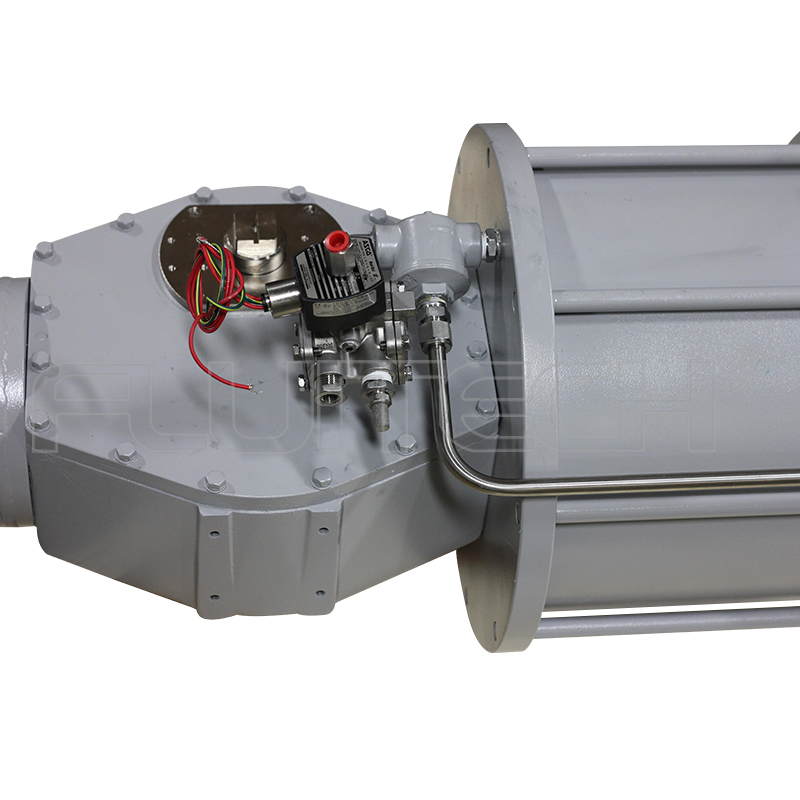

根據用戶需要安裝電磁閥、定位器(開度指示)、回信器、各種限位開關及手動操作裝置。
