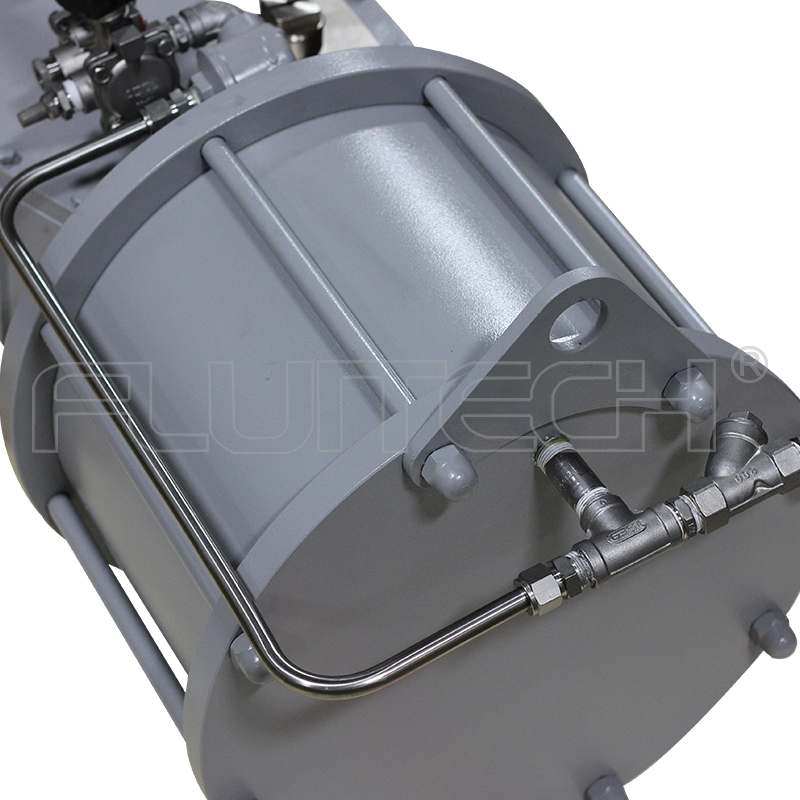

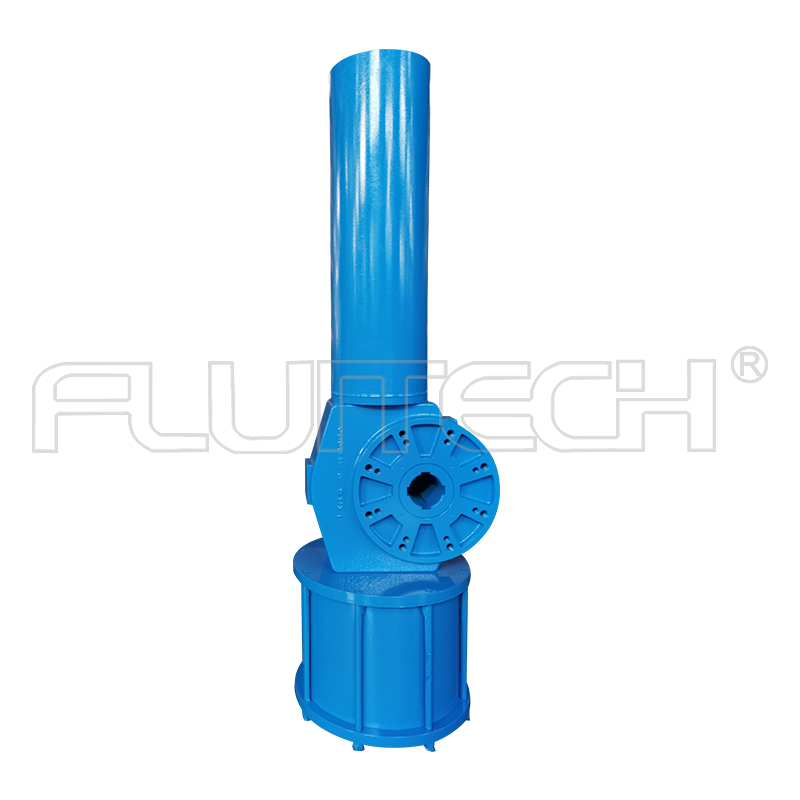

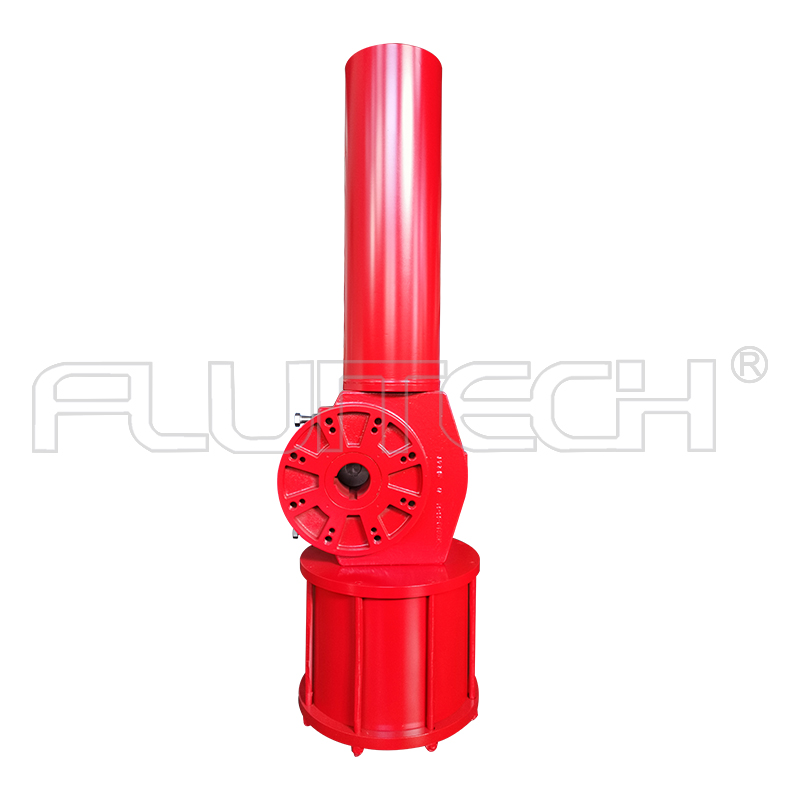

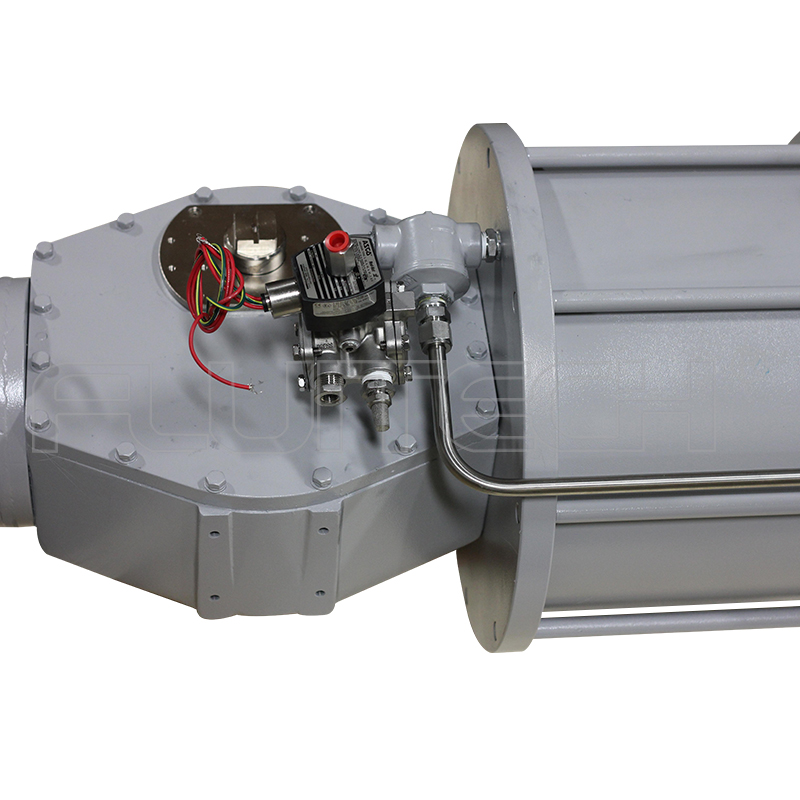

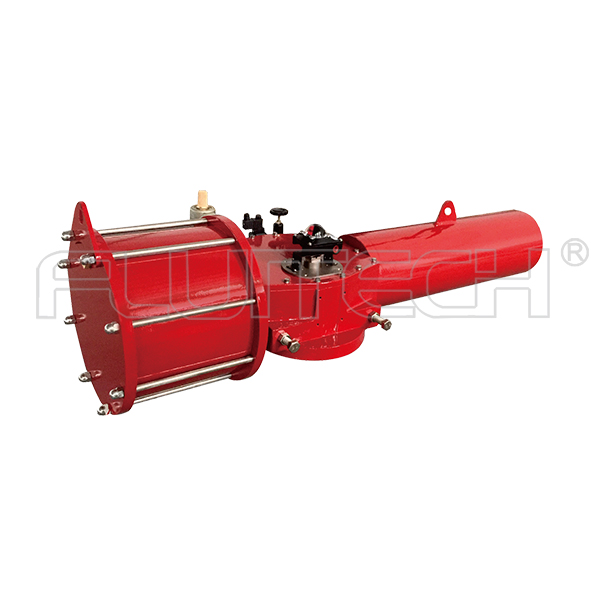

DRG01-S03-35 SIL3認證撥叉式大扭矩閥門氣動執行器

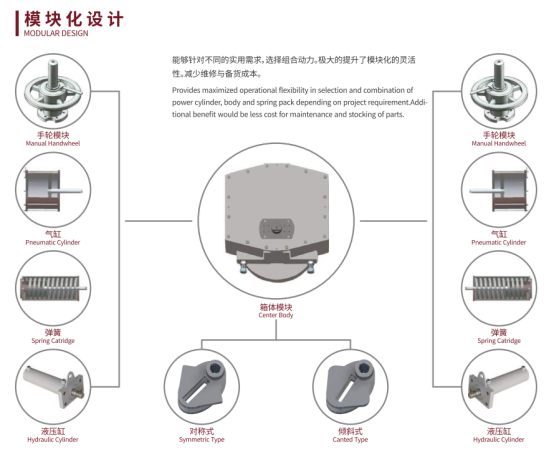

撥叉式氣動執行器產品簡介

撥叉式氣動執行器(英文:Scotch Yoke Pneumatic Actuator),是一種角行程活塞式氣動執行機構,撥叉式氣動執行器設計精巧緊湊,牢固耐用,是專門用于球閥、蝶閥、旋塞閥等適用90°轉角的閥門的開關切斷或調節控制。氣動執行器分雙作用和單作用,雙作用氣動執行器和單作用氣動執行器其實在使用起來是差不多的,最根本的區別在于內部結構,單作用執行器多了彈簧這個零部件,所以其最大的優勢在于斷電后可以復位!

單作用的成本比雙作用要高,單作用氣動執行器(氣動執行器內部有彈簧,在斷開氣源情況下,彈簧會(huì )自動復位,提供力量使球閥恢復到起始的開啟或關閉狀態),若選擇雙作用執行器,在斷開氣源情況下,執行器失去動力,閥位保持在失氣一瞬間處于的那個位置。如果需要在失氣情況,閥門自動復位,就選單作用執行器,如果不需要,就選雙作用執行器。

DRG01-S03-35撥叉式氣動執行器的技術參數

型號

DRG01-S03-35

產地

江蘇無錫

品牌

Fluitech

材質

碳鋼,球墨鑄鐵

執行器類型

單作用氣動執行器

行程

0°~90°(±5°可調)

耗氣量

10.3L

重量

315Kg

氣源壓力

0.4~0.8MPa

環境溫度

標準-20℃~+80℃;

高溫-20℃~+150℃;

低溫-40℃~+80℃;

資質認證

SIL3,ISO,CE,防護等級IP67

連接標準

執行器的連接標準為 ISO 5211,與連接器配套附件的固定方式根據VDI/VDE3845 NAMUR。

選配附件

定位器、過濾減壓閥、放大器、氣控閥、限位開關、電磁閥、保位閥、快排閥等

執行器扭矩

(N.m)

4.2Bar

5.5Bar

R

90°

R

90°

2324

1823

3873

2877

2256

4795

撥叉式氣動執行器材質結構圖


序號

類型

材質

1

箱體

球墨鑄鐵/鋁合金

2

下軸套

低碳鋼+合金銅

3

密封圈

丁腈橡膠

4

上軸套

低碳鋼+合金銅

5

調節螺栓

合金鋼

6

調節螺母

合金鋼

7

箱蓋

球墨鑄鐵/鋁合金

8

箱蓋螺栓

不銹鋼

9

指示器

合金鋼

10

撥叉

球墨鑄鐵

11

軸擋

合金鋼

12

軸銷

合金鋼

13

滑塊

高強度合金銅+石墨

14

活靈

合金鋼

15

連接螺栓

合金鋼

16

銷子

合金鋼

17

安裝板

合金鋼

18

前缸蓋

合金鋼/鋁合金

19

缸蓋O型圈

丁腈橡膠

20

活塞桿

合金鋼

21

活塞

合金鋼/鋁合金

22

氣缸拉桿

合金鋼/不銹鋼

23

后缸蓋

合金鋼/鋁合金

24

起吊板

合金鋼

25

拉桿螺母

合金鋼/不銹鋼

26

活塞桿襯套

低碳鋼+合金銅

27

前缸蓋O型圈

丁腈橡膠

28

支撐圈

青銅合成材料

29

活塞O型圈

丁腈橡膠

30

活塞并緊螺母

合金鋼

31

彈簧箱前蓋

合金鋼

32

彈簧桿導套

合金鋼

33

彈簧桿

合金鋼

34

彈簧

彈簧鋼

35

彈簧導套

合金鋼

36

彈簧筒后蓋

合金鋼

37

彈簧桿緊鎖螺母

合金鋼

38

液壓油缸

合金鋼

39

封蓋螺栓

合金鋼/不銹鋼

40

軌道模塊

球墨鑄鐵
