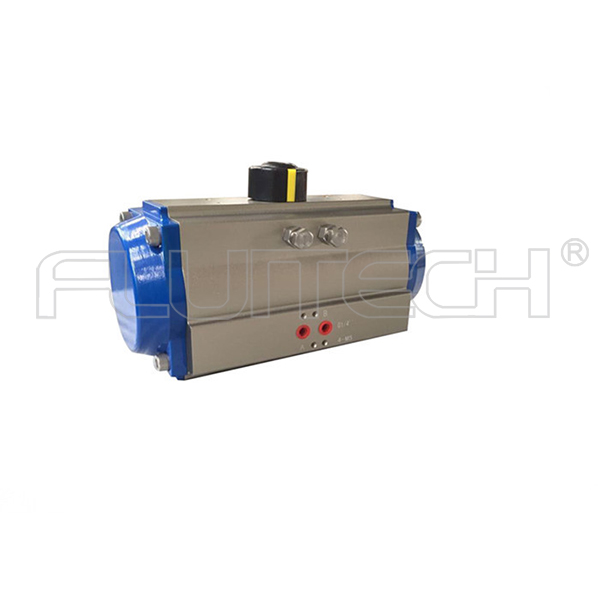

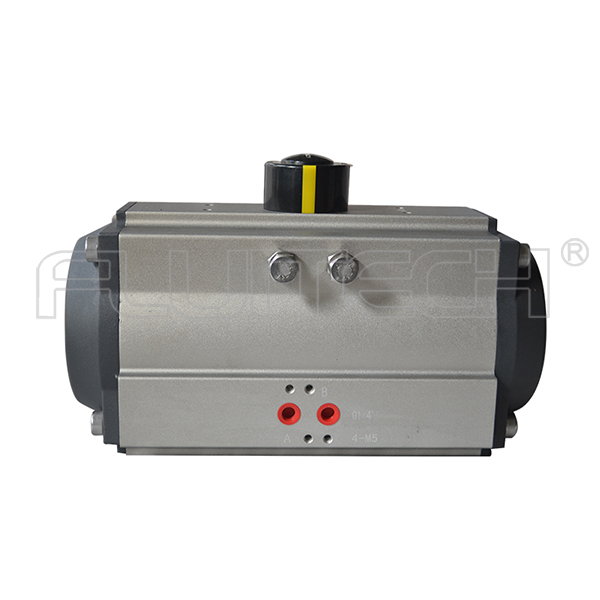

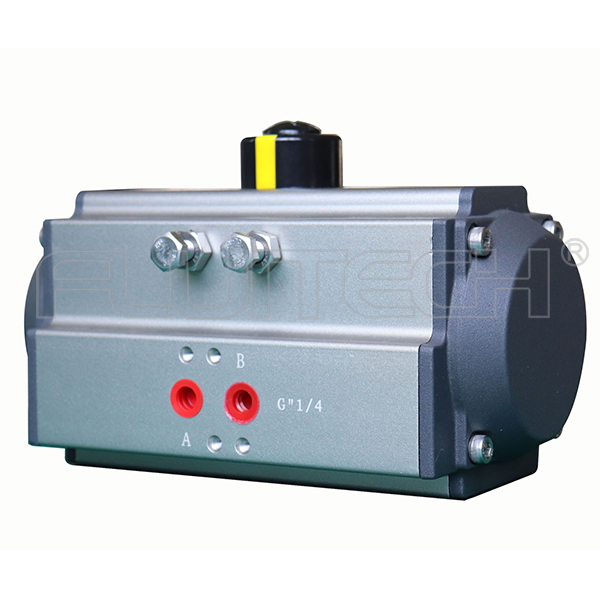

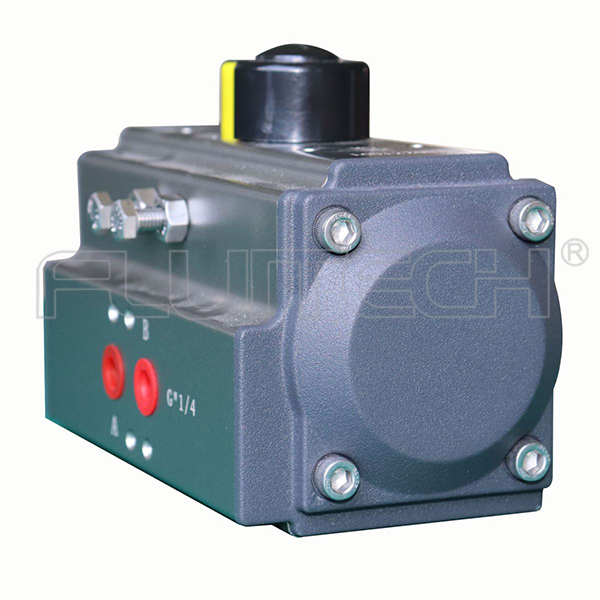

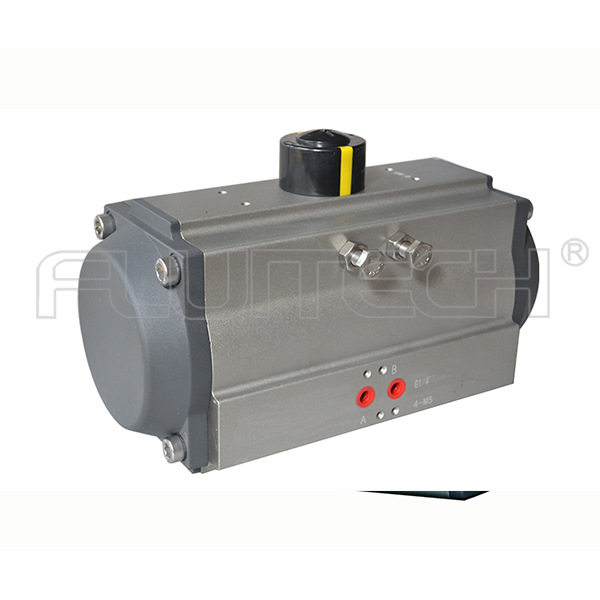

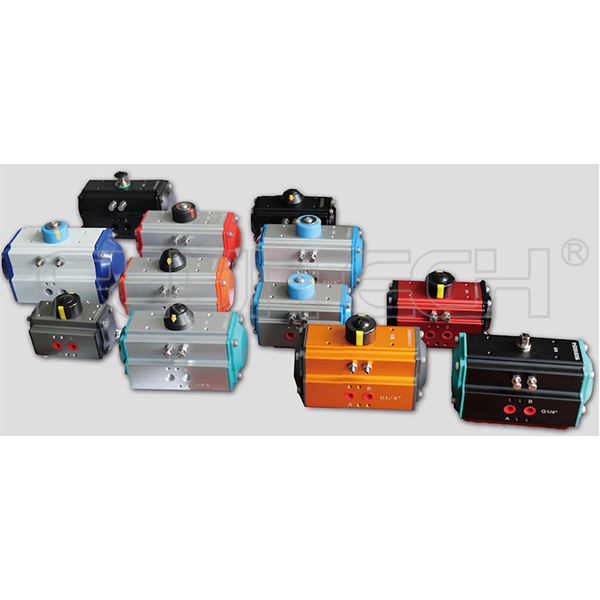

CTA2700S55 單作用AT型齒輪齒條活塞式小扭矩鋁合金氣動執行器

CTA2700S55 單作用AT型齒輪齒條活塞式小扭矩鋁合金氣動執行器

CTA2700S55單作用氣動執行器的技術參數

氣動執行器簡介

氣動執行器是用壓縮空氣驅動啟閉或調節閥門的執行裝置，又被稱氣動執行機構或氣動裝置，不過一般通俗的稱之為氣動頭。氣動執行器有時還配備一定的輔助裝置。常用的有閥門定位器和手輪機構。閥門定位器的作用是利用反饋原理來改善執行器的性能,使執行器能按控制器的控制信號,實現準確的定位。手輪機構的作用是當控制系統因停電、停氣、控制器無輸出或執行機構失靈時,利用它可以直接操縱控制閥，以維持生產的正常進行。

氣動執行器的基本構成

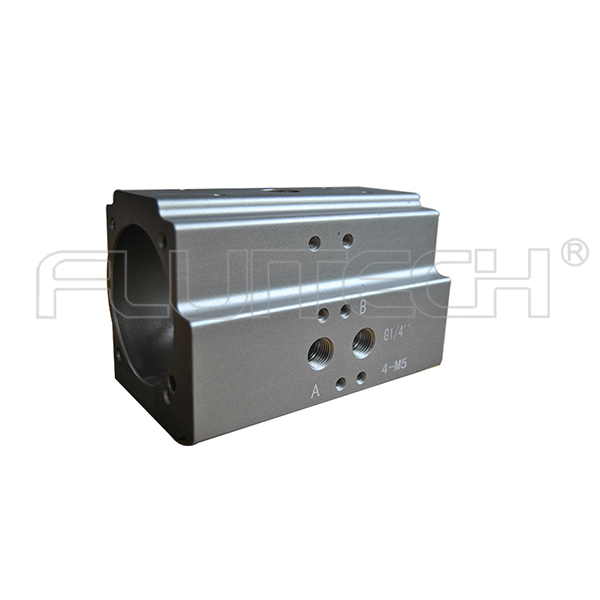

1、氣動裝置主要由氣缸、活塞、齒輪軸、端蓋、密封件、螺絲等組成；成套氣動裝置還應該包括開度指示、行程限位、電磁閥、定位器、氣動元件、手動機構、信號反饋等部件組成。

2、氣動裝置與閥門的連接尺寸應符合ISO5211(底部)、 GB/T12222 和 GB/T12223 的規定。

3、帶手動機構的氣動裝置，在氣源中斷時，應能用其手動機構進行氣動球閥的啟閉操作，面向手輪時，手輪或手柄應逆時針旋轉為閥開，順時針旋轉為閥關。

4、活塞桿端部為內、外螺紋時，應有標準扳手適用的扳手口。

5、活塞的密封圈應便于更換與檢修。

6、帶緩沖機構的氣動裝置。

7、帶可調緩沖機構的氣動裝置，應有缸體外部調節其緩沖作用的機構。

氣動執行器性能測試

1、氣動裝置額定輸出力或力矩應符合 GB/T12222 和 GB/T12223 的規定

2、在空載情況下，對氣缸內輸入按《表 2》規定的氣壓，其動作應平穩，無卡阻及爬行現象。

3、在 0.6MPa 的空氣壓力下，氣動裝置啟、閉兩個方向的輸出力矩或推力，其值應不小于氣動裝置標牌所標示的數值，且動作應靈活，不允許各部位出現永久變形及其他異?，F象。

4、密封試驗用最大工作壓力進行試驗時，從各自背壓一側泄漏出的空氣量不允許超過 (3+0.15D)cm3/min（標準狀態）；從端蓋、輸出軸處泄漏出的空氣量不允許超過 (3+0.15d)cm3/min。

5、強度試驗用 1.5 倍的最大工作壓力進行試驗，保持試驗壓力 3min 后，其缸體端蓋和靜密封部位不允許有滲漏及結構變形。

6、動作壽命次數，氣動裝置模擬閥門動作，在保持兩個方向的輸出力矩或推力能力的情況下，啟閉操作的啟閉次數應不低于50000 次（啟—閉循環為一次）。

7、帶緩沖機構的氣動裝置，當活塞運動到行程終端位置時，不允許出現沖擊現象。

氣動執行器表面和外觀檢測

1、鑄造氣缸的端蓋、端法蘭、箱體上不得有劃痕、割痕、氣孔、毛刺等。

2、氣動裝置外表面涂漆層或化學處理層應平整、光滑、色澤均勻，無油污、壓痕和其他機械損傷。
