CTA800S55 單作用AT型齒輪齒條活塞式小扭矩鋁合金氣動執行器

客戶詢價單直接撥打0510-88231123至營銷部,或發送至企業郵箱
具體商定:交貨期、是否含稅運、付款方式及特殊要求等事宜
客戶提供:工作壓力、溫度、介質、連接方式等細節參數

工廠地址:江蘇省無錫市錫鴻路15號
銷售電話:0510-88231123
企業郵箱:lucia@china-actuator.net
聯系人:王女士 13275158071

詳細資料下載聯系我們

產品詳情聯系我們

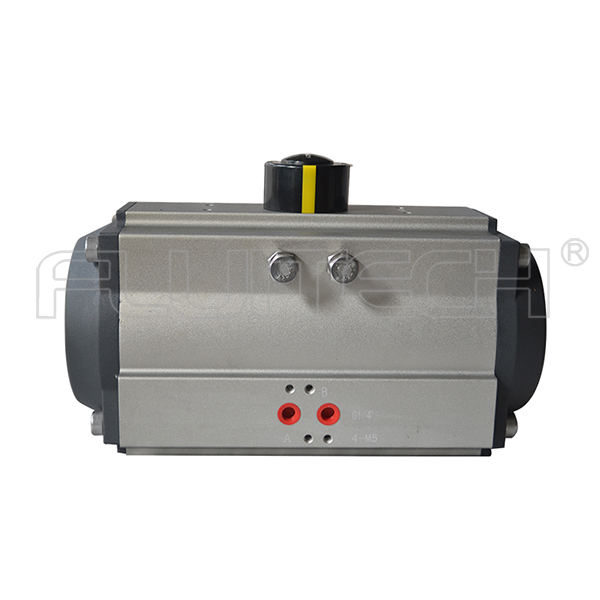

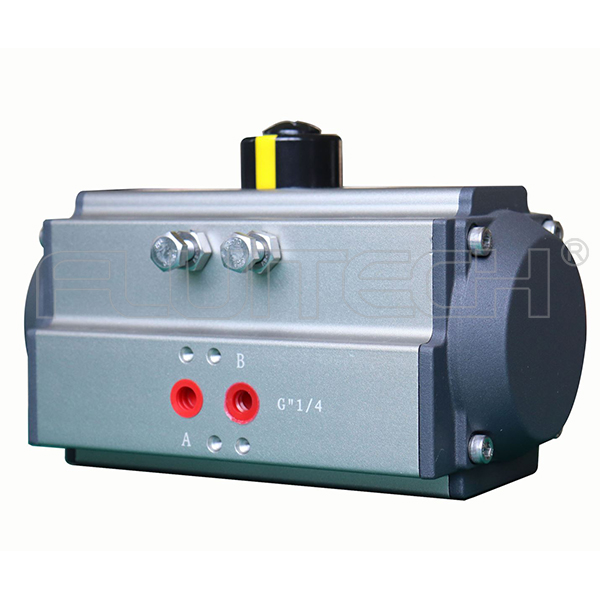

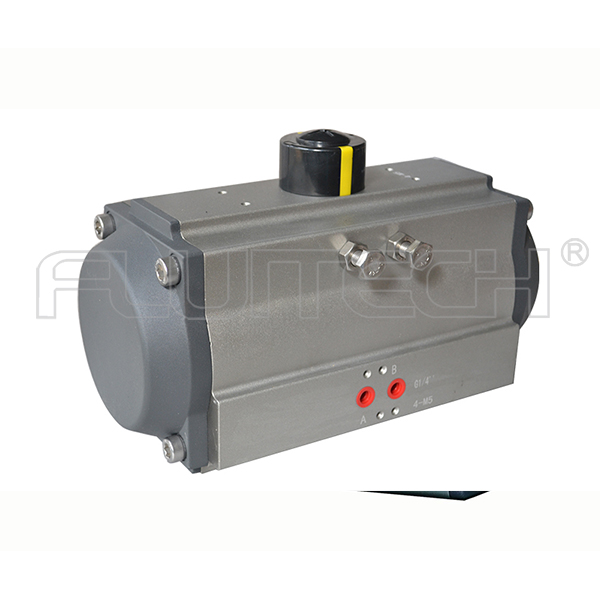

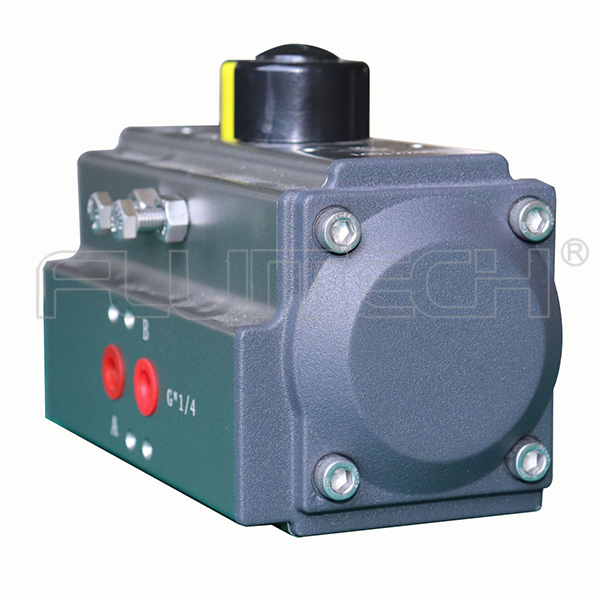

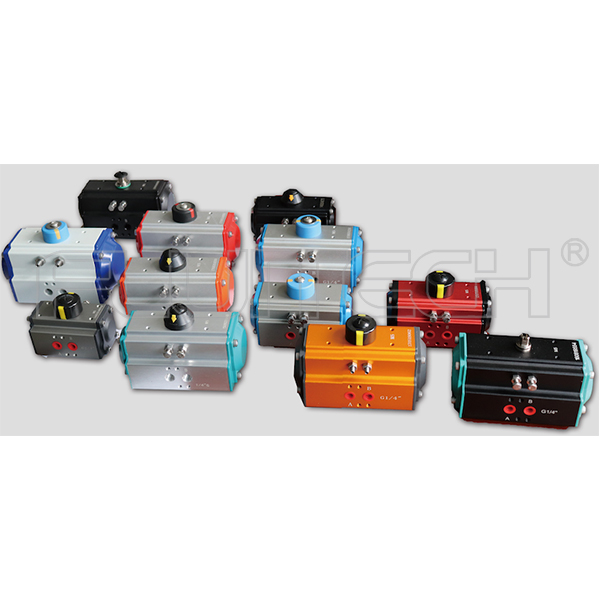

CTA800S55 單作用AT型齒輪齒條活塞式小扭矩鋁合金氣動執行器

CTA800S55作用氣動執行器的技術參數

型號

CTA800S55

產地

江蘇無錫

品牌

Fluitech

材質

鋁合金

執行器類型

單作用氣動執行器

行程

0°~90°(±5°可調)

耗氣量

3.65L

重量

25.4Kg

缸徑

160mm

氣源壓力

0.4~0.8MPa

環境溫度

標準-20℃~+80℃;

高溫-20℃~+150℃;

低溫-40℃~+80℃;

資質認證

SIL3,ISO,CE,防護等級IP67

連接標準

執行器的連接標準為 ISO 5211,與連接器配套附件的固定方式根據VDI/VDE3845 NAMUR。

選配附件

定位器、過濾減壓閥、放大器、氣控閥、限位開關、電磁閥、保位閥、快排閥等

執行器扭矩

(N.m)

4Bar

5Bar

6Bar

90°

90°

90°

223

333

279

417

335

500

氣動執行器簡介

氣動執行器是用壓縮空氣驅動啟閉或調節閥門的執行裝置,又被稱氣動執行機構或氣動裝置,不過一般通俗的稱之為氣動頭。氣動執行器有時還配備一定的輔助裝置。常用的有閥門定位器和手輪機構。閥門定位器的作用是利用反饋原理來改善執行器的性能,使執行器能按控制器的控制信號,實現準確的定位。手輪機構的作用是當控制系統因停電、停氣、控制器無輸出或執行機構失靈時,利用它可以直接操縱控制閥,以維持生產的正常進行。

氣動執行器的基本構成

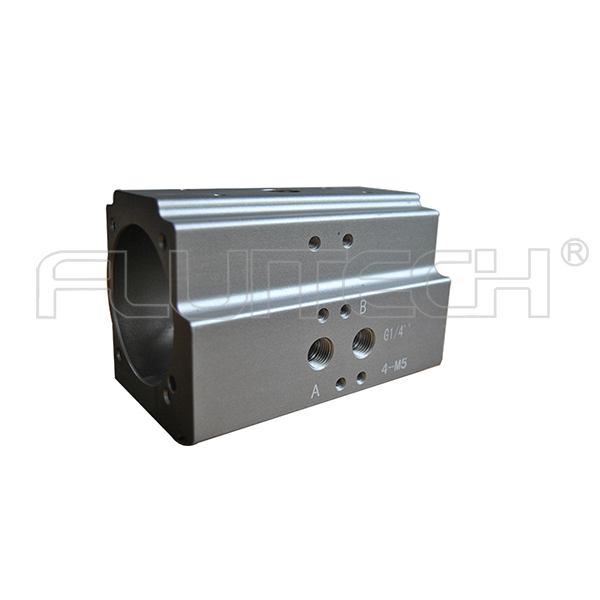

1、氣動裝置主要由氣缸、活塞、齒輪軸、端蓋、密封件、螺絲等組成;成套氣動裝置還應該包括開度指示、行程限位、電磁閥、定位器、氣動元件、手動機構、信號反饋等部件組成。

2、氣動裝置與閥門的連接尺寸應符合ISO5211(底部)、 GB/T12222 和 GB/T12223 的規定。

3、帶手動機構的氣動裝置,在氣源中斷時,應能用其手動機構進行氣動球閥的啟閉操作,面向手輪時,手輪或手柄應逆時針旋轉為閥開,順時針旋轉為閥關。

4、活塞桿端部為內、外螺紋時,應有標準扳手適用的扳手口。

5、活塞的密封圈應便于更換與檢修。

6、帶緩沖機構的氣動裝置。

7、帶可調緩沖機構的氣動裝置,應有缸體外部調節其緩沖作用的機構。

安裝,調試與維護

1氣動執行器可與閥門直接連接。也可通過支架和接頭與閥門安裝連接。

2安裝時必頂保證氣動執行器的輸出軸與閥門軸的同軸度。

3接頭及導管內應清洗.無多余物、粉劣及油污等。

4電磁閥、電氣定位器、電器轉換移、氣動定位器、回信器等應按相關說明書進行安裝、調試。

5、氣動執行器的調節螺釘,可以微量調整閥門的開啟角度,調整后必須把螺母銷緊。

6執行器與閥門應同時調試,對閥門加壓到額定壓力,執行器以氣源壓力0.3-0.8兩個進氣口進行切換進氣。觀察閥門打開和關情況,并進行多次反復試驗,齒軸應轉動靈活且活塞無爬行現象。

7安裝電磁閥的氣動執行器,調試時應先用手動按扭操作(電磁閥上的紅色按扭調試,然后再通電調試。

8氣源應保持干燥、清潔、定期與執行器相配合使用的空氣過濾器進行放水、排污。

2)檢測項目

1檢查活塞速度和循環時間方面是否發生任何變化。

2檢查內部和/或外部氣體泄漏情況。

3檢查行程是否正常。

4檢查密封件性能否完好

5端蓋上出現腐蝕或裂紋。

檢查所有上述項目。如果發現任何異常情況,則要對故障件進行維修或將它們替換掉。
