CTA700S55 單作用AT型齒輪齒條活塞式小扭矩鋁合金氣動執行器

客戶詢價單直接撥打0510-88231123至營銷部,或發送至企業郵箱
具體商定:交貨期、是否含稅運、付款方式及特殊要求等事宜
客戶提供:工作壓力、溫度、介質、連接方式等細節參數

工廠地址:江蘇省無錫市錫鴻路15號
銷售電話:0510-88231123
企業郵箱:lucia@china-actuator.net
聯系人:王女士 13275158071

詳細資料下載聯系我們

產品詳情聯系我們

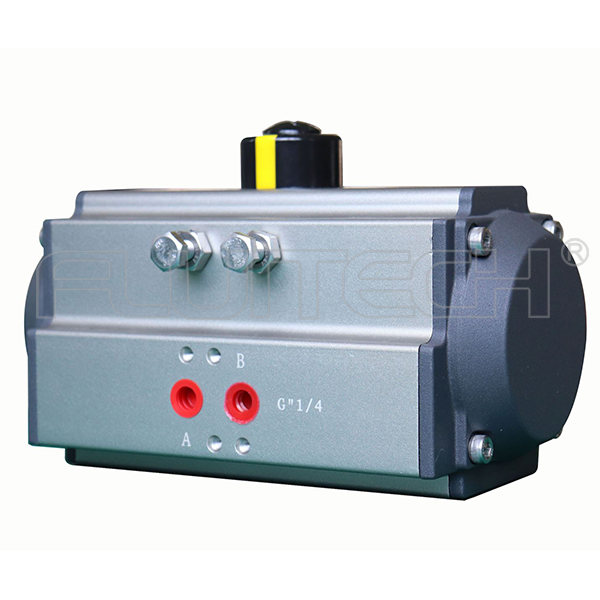

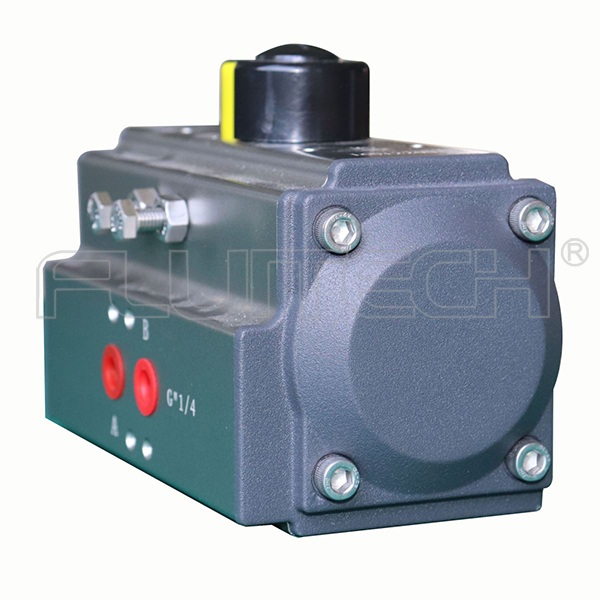

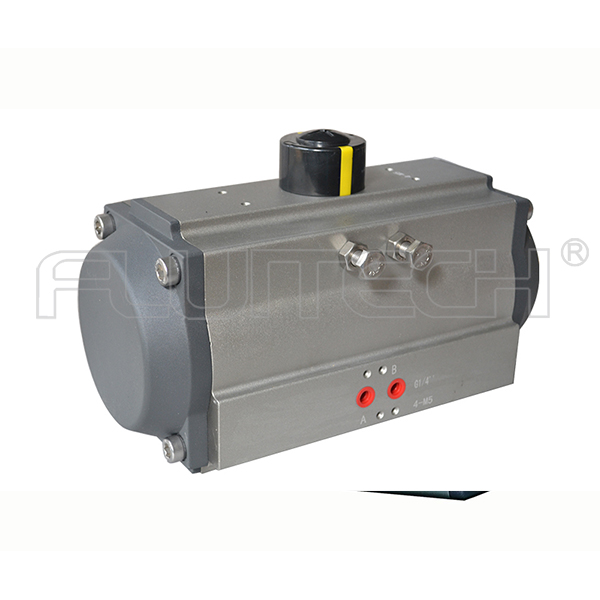

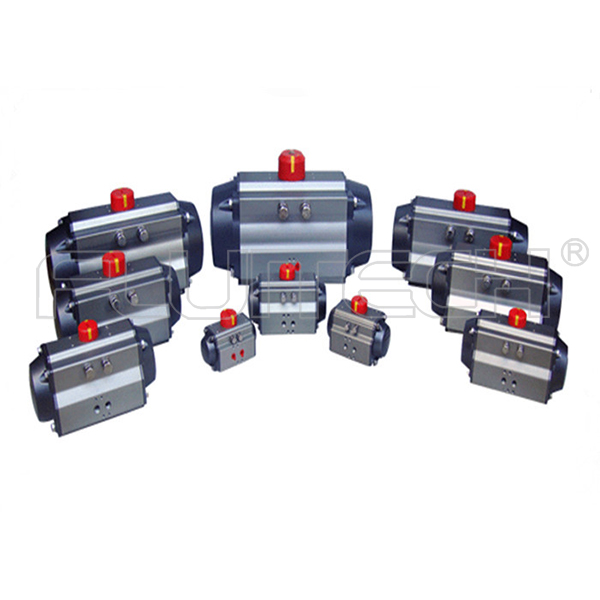

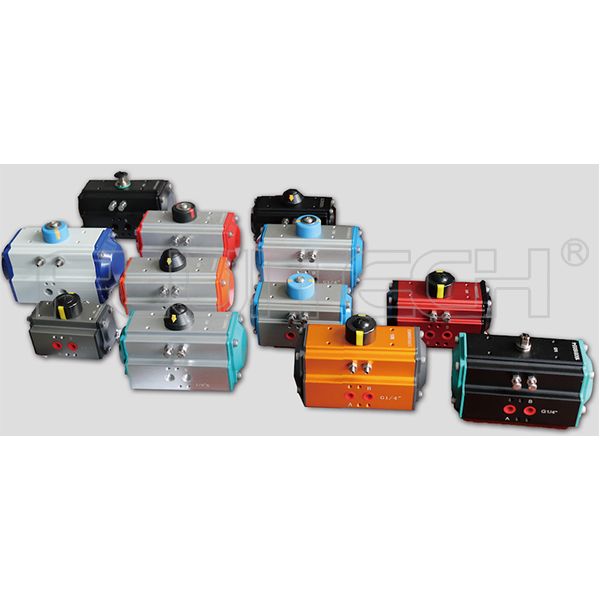

CTA700S55 單作用AT型齒輪齒條活塞式小扭矩鋁合金氣動執行器

CTA700S55作用氣動執行器的技術參數

型號

CTA700S55

產地

江蘇無錫

品牌

Fluitech

材質

鋁合金

執行器類型

單作用氣動執行器

行程

0°~90°(±5°可調)

耗氣量

2.43L

重量

16Kg

缸徑

140mm

氣源壓力

0.4~0.8MPa

環境溫度

標準-20℃~+80℃;

高溫-20℃~+150℃;

低溫-40℃~+80℃;

資質認證

SIL3,ISO,CE,防護等級IP67

連接標準

執行器的連接標準為 ISO 5211,與連接器配套附件的固定方式根據VDI/VDE3845 NAMUR。

選配附件

定位器、過濾減壓閥、放大器、氣控閥、限位開關、電磁閥、保位閥、快排閥等

執行器扭矩

(N.m)

4Bar

5Bar

6Bar

90°

90°

90°

137

260

171

257

205

309

氣動執行器簡介

氣動執行器是用壓縮空氣驅動啟閉或調節閥門的執行裝置,又被稱氣動執行機構或氣動裝置,不過一般通俗的稱之為氣動頭。氣動執行器有時還配備一定的輔助裝置。常用的有閥門定位器和手輪機構。閥門定位器的作用是利用反饋原理來改善執行器的性能,使執行器能按控制器的控制信號,實現準確的定位。手輪機構的作用是當控制系統因停電、停氣、控制器無輸出或執行機構失靈時,利用它可以直接操縱控制閥,以維持生產的正常進行。

氣動執行器的基本構成

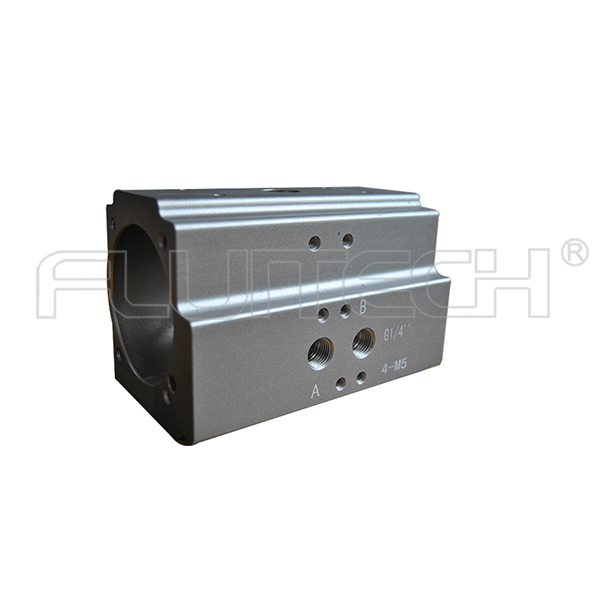

1、氣動裝置主要由氣缸、活塞、齒輪軸、端蓋、密封件、螺絲等組成;成套氣動裝置還應該包括開度指示、行程限位、電磁閥、定位器、氣動元件、手動機構、信號反饋等部件組成。

2、氣動裝置與閥門的連接尺寸應符合ISO5211(底部)、 GB/T12222 和 GB/T12223 的規定。

3、帶手動機構的氣動裝置,在氣源中斷時,應能用其手動機構進行氣動球閥的啟閉操作,面向手輪時,手輪或手柄應逆時針旋轉為閥開,順時針旋轉為閥關。

4、活塞桿端部為內、外螺紋時,應有標準扳手適用的扳手口。

5、活塞的密封圈應便于更換與檢修。

6、帶緩沖機構的氣動裝置。

7、帶可調緩沖機構的氣動裝置,應有缸體外部調節其緩沖作用的機構。

壓力測試

-使用6 bar (90psig) 壓縮空氣,并在結合處及轉軸部位噴涂肥皂水檢查是否有漏氣現象

儲藏與搬運

需要儲存執行器時的注意事項:

-確保執行器完全干燥無水跡

-使用原裝或替換的塑料塞頭塞住氣孔

-避免灰塵、污垢。裝入包裝箱或塑料包防止損壞

-所有的氣動頭在交付時必須經過仔細檢查以確保在運輸過程中未受損壞。如果發現任何損壞,應立即告知供應商。

-為了防止惡劣天氣的影響和受潮,每臺氣動頭在存放時都用封閉式紙箱包裝完好。

-在搬運氣動頭時,根據氣動頭的大小和重量用合適的設備謹慎操作,以免發生危險。

所有的執行器出廠前都100%經過了動作測試和水密性測試,全部符合工廠質量管理體系標準要求。

安全警告

A. 對執行器實施維修或保養工作前,確保由授權工作人員安全地將供氣線路以及電氣連接分離或斷開連接

B. 在執行器安裝過程中不能加壓以免人員受傷。不要將身體的任何部分放入控制閥門或機構的開頭或端口處

C. 特別注意和預防觀察單作用執行器內部未釋放的作用力。不要分別拆分彈簧缸腔以免人員受傷

D. 安裝執行器至閥門時,確保閥門和執行器旋轉方向一致,指示器指示位置正確

E. 確保正確的操作氣動執行器,確定有足夠的地方安裝執行器并有足夠的安全區域以供扭矩輸出。

* 僅經授權審定的熟練人員方可對執行器實施維護操作
