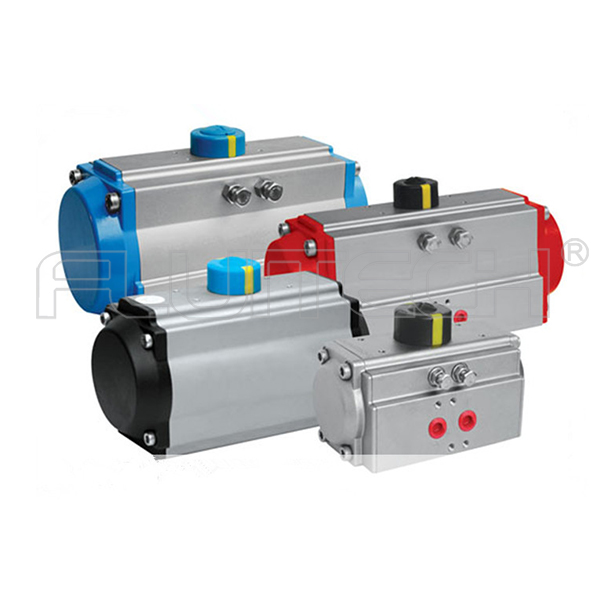

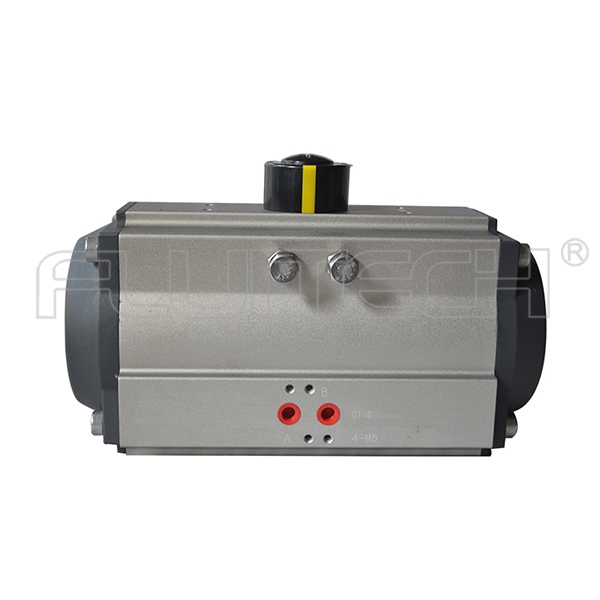

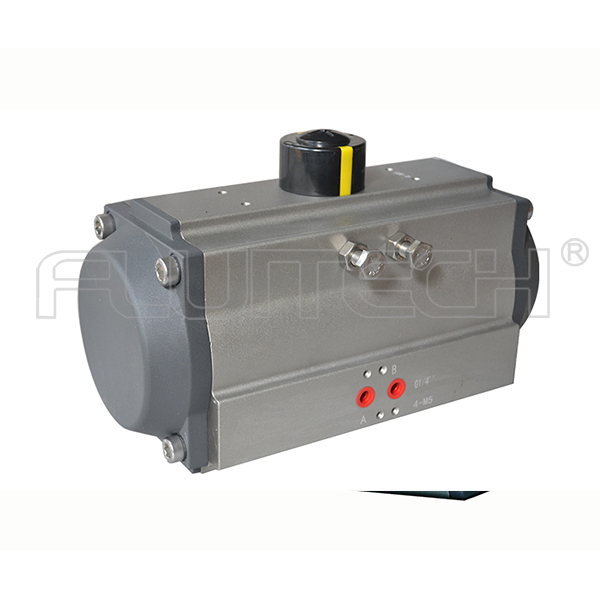

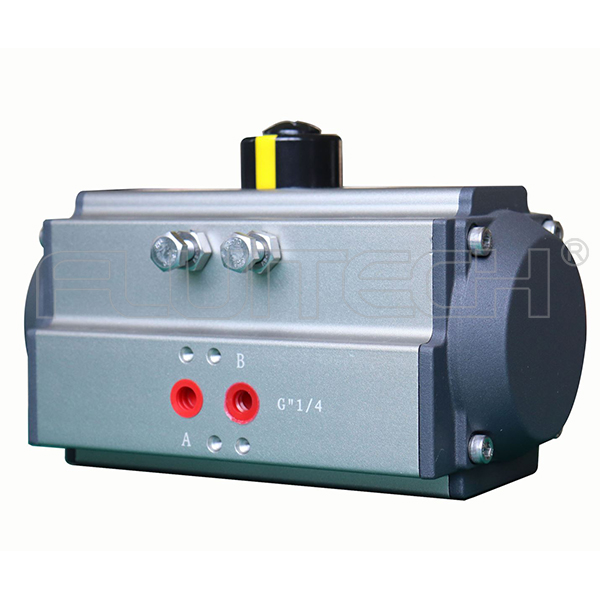

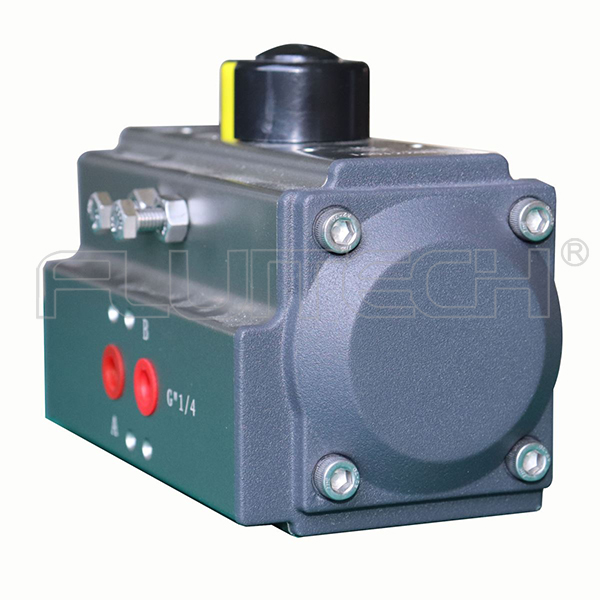

CTA400S55 單作用AT型齒輪齒條活塞式小扭矩鋁合金氣動執行器

CTA400S55作用氣動執行器的技術參數

型號

CTA400S55

產地

江蘇無錫

品牌

Fluitech

材質

鋁合金

執行器類型

單作用氣動執行器

行程

0°~90°(±5°可調)

耗氣量

0.41L

重量

4Kg

缸徑

83mm

氣源壓力

0.4~0.8MPa

環境溫度

標準-20℃~+80℃;

高溫-20℃~+150℃;

低溫-40℃~+80℃;

資質認證

SIL3,ISO,CE,防護等級IP67

連接標準

執行器的連接標準為 ISO 5211,與連接器配套附件的固定方式根據VDI/VDE3845 NAMUR。

選配附件

定位器、過濾減壓閥、放大器、氣控閥、限位開關、電磁閥、保位閥、快排閥等

執行器扭矩

(N.m)

4Bar

5Bar

6Bar

90°

90°

90°

25.3

36.8

31.6

46.0

38.0

55.2

氣動執行器簡介

氣動執行器是用壓縮空氣驅動啟閉或調節閥門的執行裝置,又被稱氣動執行機構或氣動裝置,不過一般通俗的稱之為氣動頭。氣動執行器有時還配備一定的輔助裝置。常用的有閥門定位器和手輪機構。閥門定位器的作用是利用反饋原理來改善執行器的性能,使執行器能按控制器的控制信號,實現準確的定位。手輪機構的作用是當控制系統因停電、停氣、控制器無輸出或執行機構失靈時,利用它可以直接操縱控制閥,以維持生產的正常進行。

氣動執行器的基本構成

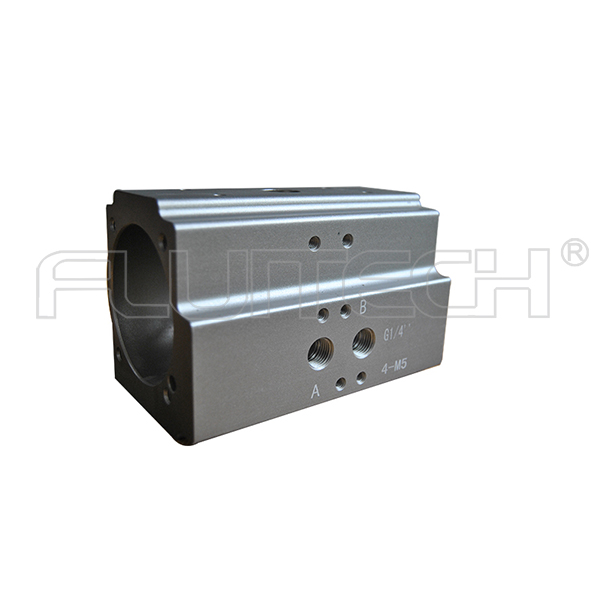

1、氣動裝置主要由氣缸、活塞、齒輪軸、端蓋、密封件、螺絲等組成;成套氣動裝置還應該包括開度指示、行程限位、電磁閥、定位器、氣動元件、手動機構、信號反饋等部件組成。

2、氣動裝置與閥門的連接尺寸應符合ISO5211(底部)、 GB/T12222 和 GB/T12223 的規定。

3、帶手動機構的氣動裝置,在氣源中斷時,應能用其手動機構進行氣動球閥的啟閉操作,面向手輪時,手輪或手柄應逆時針旋轉為閥開,順時針旋轉為閥關。

4、活塞桿端部為內、外螺紋時,應有標準扳手適用的扳手口。

5、活塞的密封圈應便于更換與檢修。

6、帶緩沖機構的氣動裝置。

7、帶可調緩沖機構的氣動裝置,應有缸體外部調節其緩沖作用的機構。

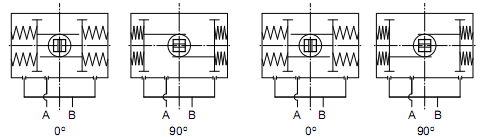

作用氣動執行器工作原理

               標準旋轉                       反向旋轉


標準旋轉

A口進氣,壓縮空氣克服彈簧力推動活塞向外運動,執行器輸出軸逆時針轉動(0°→ 90°),B口排氣:

執行器失氣,活塞在彈簧力的作用下向內運動,執行器輸出軸順時針轉動 90°→ 0°),A口排氣

反向旋轉

A口進氣,壓縮空氣克服彈簧力推動活塞向外運動,執行器輸出軸順時針轉動(90°→ 0°),B口排氣:

執行器失氣,活塞在彈簧力的作用下向內運動,執行器輸出軸逆時針轉動 0°→ 90°),A口排氣

正確安裝氣動執行器的方法和注意事項

    1、必須把氣動執行器的管道清洗、吹掃干凈,如介質內有雜質,在閥前管道上應加裝過濾閥;

    2、如加裝電磁閥,注意連接處確保密封良好;

    3、安裝時應保證維修拆卸各部件時所需的空間;

    4、安裝與氣動閥門連接的牙嵌軸向間隙不少于1~2mm;

    5、與氣動閥門連接的螺栓不得低于8.8級;

    6、當用于明桿閥門時,應檢查閥桿伸出量與閥桿護套的長度是否相符;

    7、當需要拆卸時,應先將手動手輪旋轉數圈,在氣動閥門稍開狀態下進行;

    8、安裝、拆卸、調試時不可損傷密封面、密封件和防爆型電裝的防爆面,并應 在隔爆面上涂防銹油,電氣罩蓋應蓋嚴緊固,以防雨水或潮氣進入;

    9、視窗不得與硬物碰撞;

    10、檢查氣動執行器型號,參數是否符合現場安裝需要和技術要求;

    11、檢查氣動閥門的氣缸、位置指示器,確保無損傷;

    12、需要焊接連接時,避免高溫傳到填料等處;

    13、如加裝電磁閥,注意連接處確保密封良好;

    14、氣動閥門不經常使用時,應定期檢查保養并操作運行,建議每月至少一次,運行時間不超過10分鐘。

    通過以上敘述我們可以在閥門氣動執行器安裝前,做好充分準備和檢查,認真研讀氣動執行器說明書,在安裝時注意安全避免遺漏,以減少安裝過程中出現不必要的問題。






上一個產品:CTA350S55 單作用AT型齒輪齒條活塞式小扭矩鋁合金氣動執行器

下一個產品:CTA450S55 單作用AT型齒輪齒條活塞式小扭矩鋁合金氣動執行器
